可穿戴設備系統一般包含以下主要元器件：



微控制器單元（MCU）



嵌入式處理器的選擇取決于設備的計算和信號處理需求。ARM® Cortex®-M類微控制器在可穿戴SoC器件中很受歡迎，因為它們提供領先的計算性能和能效。看重BOM成本的基礎可穿戴設備，往往采用具有嵌入式MCU的完整系統級芯片（SoC），例如Dialog的DA1468x和DA1469x BLE SmartBond SoC。高級可穿戴設備可能會采用單獨的微控制器，以減輕主處理器對傳感器數據的處理負擔。當可穿戴設備有很多傳感器并生成大量數據需要實時分析時，這就很有必要。Dialog提供一系列低功耗藍牙（BLE）SoC，可搭配外部的主MCU在此類系統中運行。



無線連接



無線連接對于可穿戴設備很重要，因為它們需要與一個或多個其他設備進行交互。根據設備類型和提供的功能，可穿戴設備可能需要支持不同的無線協議，例如Wi-Fi或低功耗藍牙（BLE）。通常，腕戴式可穿戴設備使用BLE將其從各種傳感器（例如心率監測器）收集的信息傳輸到智能手機上的應用程序。



音頻



音頻是很多消費類可穿戴設備的主要功能。用于語音命令的麥克風驅動，還有用于有線和真無線立體聲（TWS）音樂和音頻播放的高質量音頻編解碼器。作為高性能、低功耗音頻IC的領先供應商，Dialog提供一系列為可穿戴應用而優化的音頻IC解決方案。



傳感器



今天的可穿戴設備可包含各種各樣的傳感器。運動和健身可穿戴設備依賴一系列運動監測傳感器（例如三軸加速度計）來跟蹤各個方向的運動。一些設備還配備了陀螺儀以測量方向和旋轉，以及生物傳感器來監測生物特征數據（例如心律監測HRM模塊）。很多可穿戴設備采用觸敏顯示器進行用戶交互。通過添加觸覺功能，提供即時的觸摸感測反饋，可以提升此類用戶界面（UI）的使用體驗。



其他外設



GPS定位功能被越來越多的可穿戴設備所采用，用于跟蹤戶外活動和運動。Dialog提供低噪聲的GPS電源IC（DA9232），可提高GPS靈敏度。NFC功能可支持移動支付等應用，觸覺驅動可提供振動/蜂鳴用于通知信息。



用戶界面



用戶界面包括LCD屏、觸控板和機械按鈕等。Dialog的BLE SoC提供所有必要的接口，可滿足基礎和高級可穿戴設備的所有UI需求。

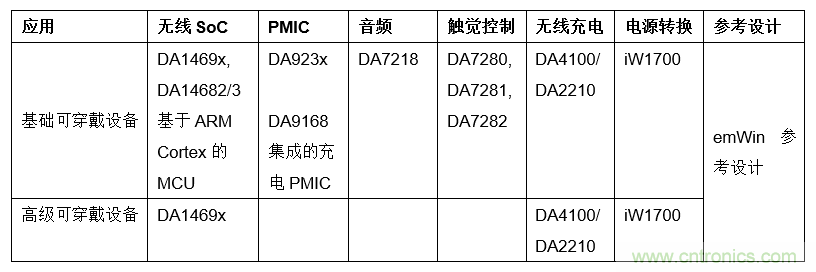

Dialog可穿戴設備IC產品概覽





基礎可穿戴設備



基礎可穿戴設備包括運動跟蹤器、計步器和其他簡單設備。它們通常通過低功耗藍牙（BLE）連接網絡并進行通信。



運動跟蹤器占基礎可穿戴設備類的大部分出貨量。它們缺少高級可穿戴設備中的高級功能和用戶界面（UI）。由于它們通常僅有簡單的顯示屏，或者沒有顯示屏，因此大多數傳感器數據需通過BLE傳輸到智能手機來顯示。



Dialog為基礎和高級可穿戴設備提供了一個通用的平臺。SmartBond無線SoC是該系統的核心，不僅可以處理無線通信，還可處理應用任務，如用戶界面、操作系統和健身/健康算法的處理。



此外，Dialog還提供一系列IC，可以搭配使用以完善您的系統。



針對基礎可穿戴設備的Dialog解決方案（藍色方塊為Dialog解決方案）



高級可穿戴設備



除了基礎可穿戴設備提供的功能外，高級可穿戴設備提供更全面的功能。兩種典型的高級可穿戴設備是智能手表和運動手表。



智能手表可以連接到智能手機，并通知用戶未接來電、短信、電子郵件和社交媒體等信息。



高端運動手表非常適合喜歡跑步、騎自行車、游泳、徒步等體育活動的用戶。這些設備配備了用于跟蹤健身的傳感器，例如心律監測（HRM）等，以及GPS定位功能。



由于高級可穿戴設備的復雜度較高，通常會選擇一個單獨的微控制器來處理應用任務。Dialog提供一系列IC，可滿足高級可穿戴設備的需求，可以將這些IC搭配使用以完善您的系統。

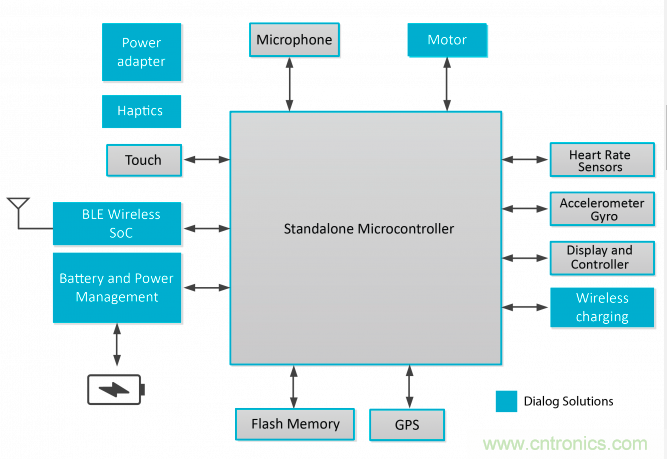

針對高級可穿戴設備的Dialog解決方案（藍色方塊為Dialog解決方案）
