    解讀貼片機的傳感器種類及其基礎信息

    發布時間:2020-03-12 責任編輯:lina

    【導讀】貼片機主要由貼裝頭和靜鏡頭構成,先貼裝頭根據導入的貼裝元件的封裝類型、元件編號等參數到 PCB 板的相應位置上抓取吸嘴、吸取元件;其次,靜鏡頭根據視覺處理程序?qū)ξ≡M行檢測、識別和對中;最后,貼裝頭將元件貼裝到 PCB 板的相應位置上。

    貼片機主要由貼裝頭和靜鏡頭構成,先貼裝頭根據導入的貼裝元件的封裝類型、元件編號等參數到 PCB 板的相應位置上抓取吸嘴、吸取元件;其次,靜鏡頭根據視覺處理程序?qū)ξ≡M行檢測、識別和對中;最后,貼裝頭將元件貼裝到 PCB 板的相應位置上。貼片機靜鏡頭也就是貼片機傳感器,傳感器作用是可進行元件電器性能檢查,它們象貼片機的眼睛一樣,時刻監視機器的正常運轉。下面分享一下貼片機的傳感器主要有哪些。


    解讀貼片機的傳感器種類及其基礎信息

    1、壓力傳感器
    貼片機中,包括各種氣缸和真空發生器,均對空氣壓力有一定的要求,低于設備要求的壓力時,機器就不能正常運轉,壓力傳感器始終監視著壓力變化,一旦異常,即及時報警,提醒操作者及時處理。

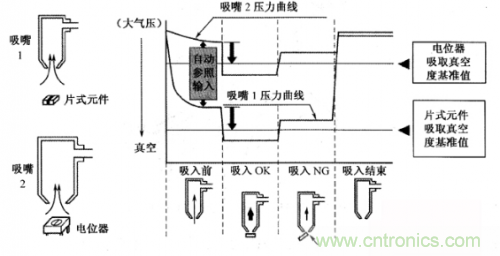

    2、負壓傳感器
    貼片機的吸嘴靠負壓吸取元器件,它由負壓發生器(射流真空發生器)和真空傳感器組成。負壓不夠,將吸不住元器件,供料器沒有元器件或元件卡在料包中不能被吸起時,吸嘴將吸不到元器件,這些情況出現會影響機器正常工作。而負壓傳感器始終監視負壓變化,出現吸不到或吸不住元器件的情況時,它能及時報警,提醒操作者更換供料器或檢查吸嘴負壓系統是否堵塞。

    3、位置傳感器
    印制板的傳輸定位,包括 PCB 的計數,貼片頭和工作臺運動的實時檢測,輔助機構的運動等,都對位置有嚴格要求,這些位置需要通過各種形式的位置傳感器來實現。

    4、圖象傳感器
    貼片機工作狀態的實時顯示,主要采用 CCD 圖象傳感器,它能采集各種所需的圖象信號,包括 PCB 位置、器件尺寸、并經計算機分析處理,使貼片頭完成調整與貼片工作。
