水壓力傳感器工作原理

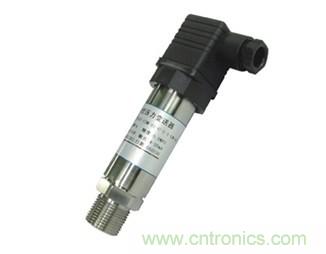

水壓力傳感器是采用進口擴散硅或陶瓷芯體作為壓力檢測元件，輸出原始信號，傳感器原始信號經高性能電子放大器轉換成0-10VDC或4-20mA統一輸出信號，然后將信號傳送到供水系統的變頻或儀器儀表控制系統的供水壓力。壓力傳感器一般安裝在供水系統的水管道上，要利用三通閥進行安裝，如果是容器則可以利用兩通閥進行安裝。水壓傳感器芯體通常選用擴散硅，工作原理是被測水壓的壓力直接作用于傳感器的膜片上，使膜片產生與水壓成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個相對應壓力的標準測量信號。

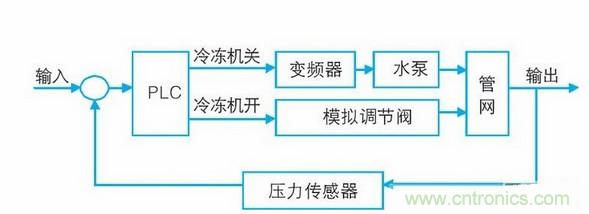

水壓力傳感器在變頻供水設備的基本工作原理是根據用戶用水量變化自動調節運行水泵臺數和一臺水泵轉速，使水泵出口壓力保持恒定。當用戶用水量小于一臺水泵出水量是，系統根據用水量變化有一臺水泵變頻調速運行，當用水量增加時管道系統內壓力下降，這時壓力傳感器把檢測到的信號傳送給微機控制單元，通過微機運行判斷，發出指令到變頻器，控制水泵電機，使轉速加快以保證系統壓力恒定，反之當用水量減少時，使水泵轉速減慢，以保持恒壓。當用水量大于一臺泵出水時，第一臺泵切換到工頻運行，第二臺泵開始變頻調速運行，當用水量小于兩臺泵出水量時，能自動停止一臺或二臺泵運行。在整個運行過程中，始終保持系統恒壓不變，使水泵始終工作在高校區，既保證用戶恒壓供水，又節省電能。設備不需配備專職操作人員。



水壓力傳感器的應用



水壓力傳感器廣泛應用于水管道壓力，變頻恒壓供水系統，給排水水泵壓力，水刀砌割機，樓房樓宇供水，工業或民用設備，環保設備等測量和控制，水壓力傳感器是為了解決由于壓力不足，無法到達用戶或設備用水的高度或流量，而專門研發設計的壓力傳感器，用途是非常廣泛的。
