【導讀】保姆縱火案讓家庭防火預警成為大家重視的問題,而號稱僅需一節電池就能夠用5年的小米煙霧報警器也引起了大家的關注。小編也從Geekifix看到了詳細的拆解圖,看看這款149的智能配件到底值不值。
煙霧報警器有很多種工作原理,小米使用了較為成熟、成本低廉的光電式設計。
在檢測到煙霧后會響起凄厲刺耳的警報聲,并亮起閃爍的紅燈。比傳統煙霧報警器的先進之處它是可以通過APP推送到你的手機上,這樣即使你在全球的任意角落,只要手機能上網,在發生火災時都能在第一時間收到警報,使用小米智能網關的也可以在硬件終端上收到警報信息。更重要的是煙霧報警器這種東西最怕的就是可靠性不行,誤報、漏報是最令人深惡痛絕的了,同時要經常檢查設備工況,該換電池的時候換電池。因為煙霧報警器一般都是要安裝在室內的棚頂,會給維護工作帶來不少麻煩,久而久之便會令人遺忘,而具備了智能聯網功能后,即使您出差在外也可以在手機上進行自檢了,實在是太人性化了。

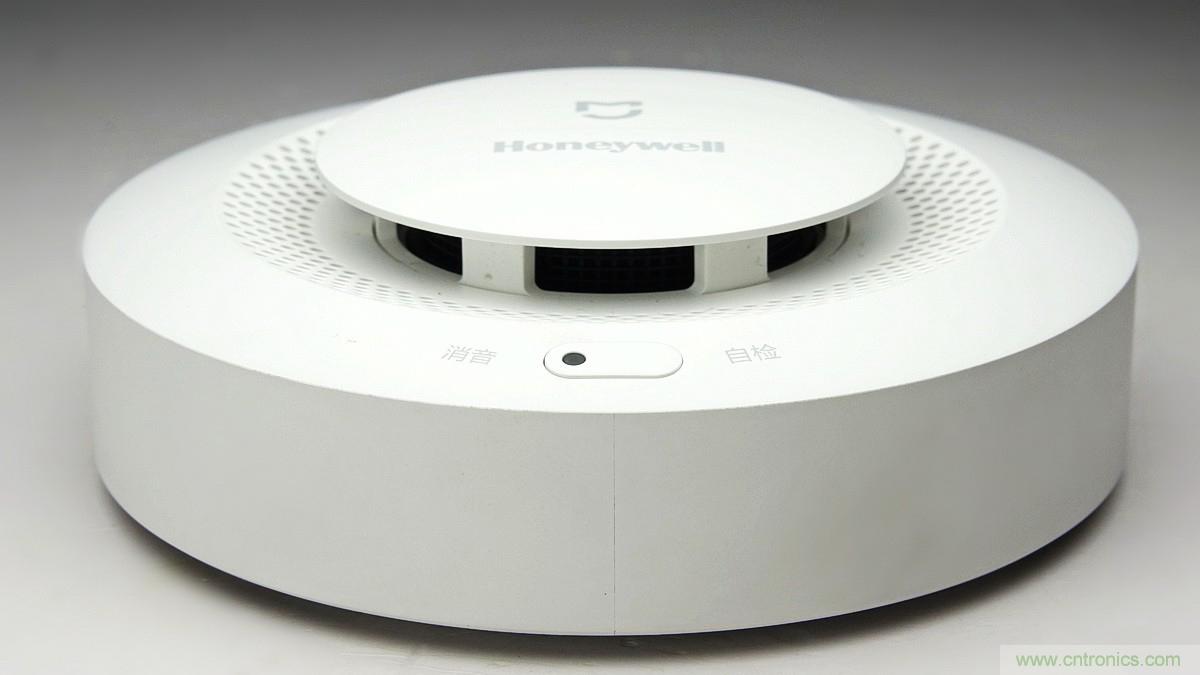

報警器正面有內凹式煙霧集散器,下方有一枚按鍵,平時可用于自檢以確保設備正常待機,再次按下按鈕可以關閉自檢報警。

安裝底座。
煙霧報警器一般是安裝于監測場所的棚頂,集煙罩向下。先用兩顆螺絲在棚頂固定底座之后再旋入煙霧報警器主體。

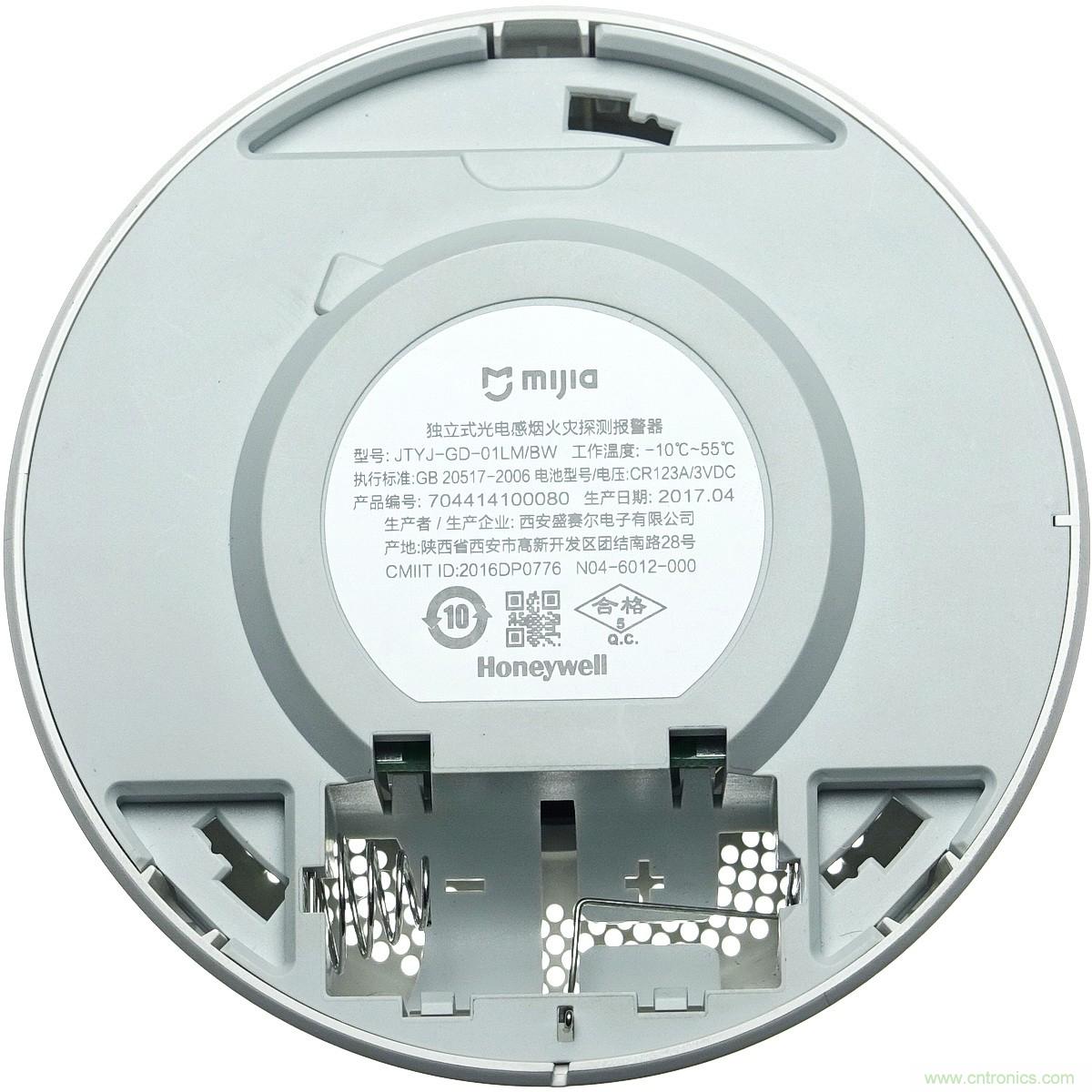

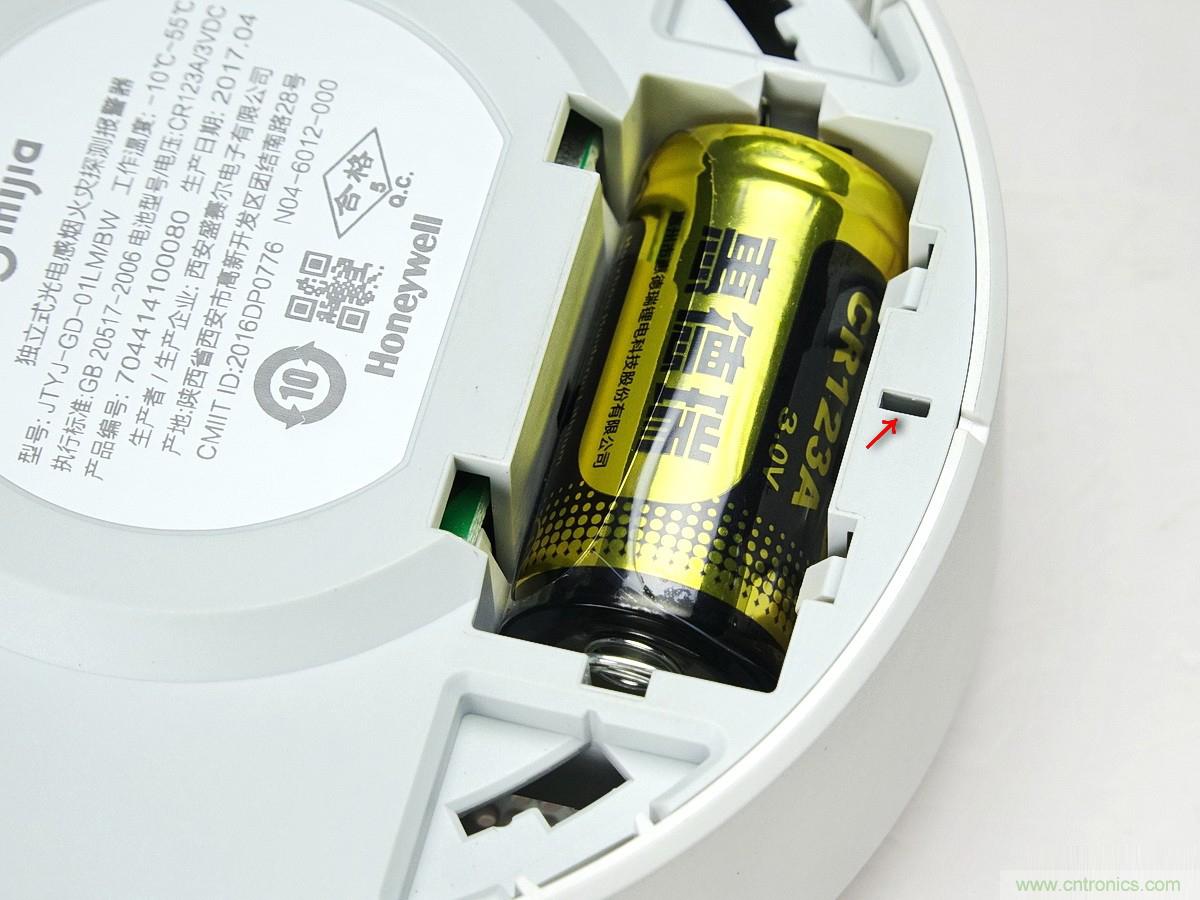

旋開安裝底座后露出報警器背面,下方是電池倉。

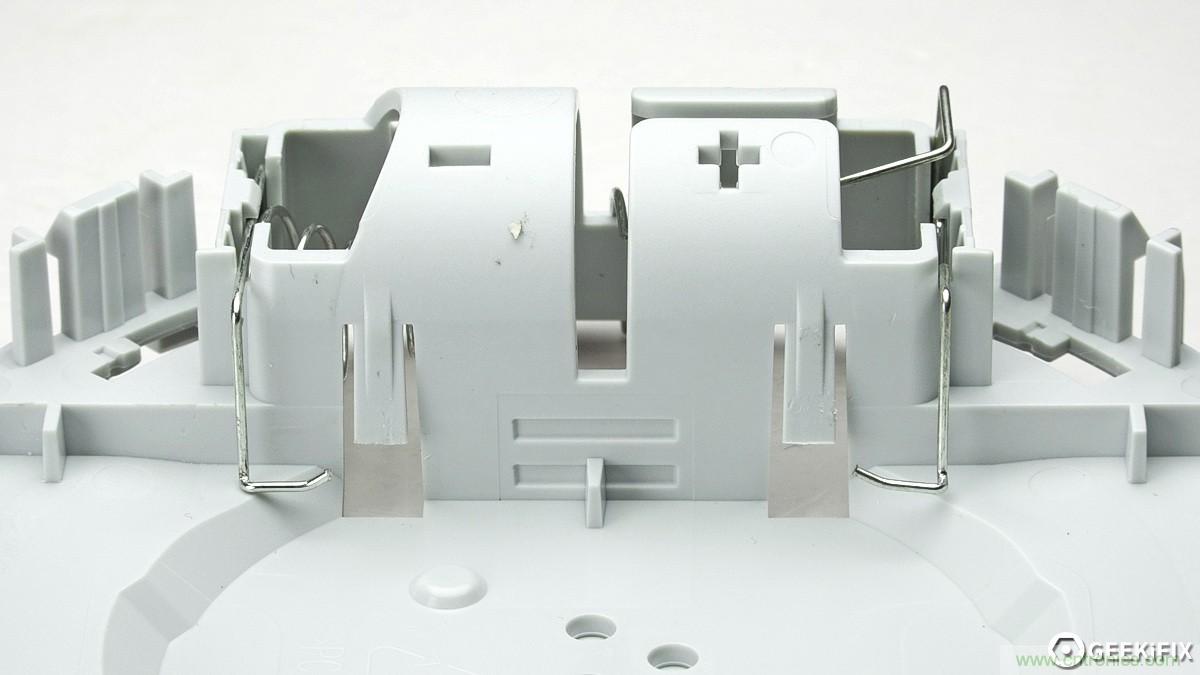

電池倉的設計很特別:



電池簧上有一個聯動的凸起卡銷,在未安裝電池時會擋住安裝底座的止動孔內使報警器無法安裝到位,以提醒您不要忘記了安裝電池。

安裝電池后會壓下卡銷,方可順利旋入后蓋。

打開面罩,無螺絲的卡扣設計。

模具精度不錯,PC+ABS材質。上圖左下方是面板按鍵及LED導光柱。

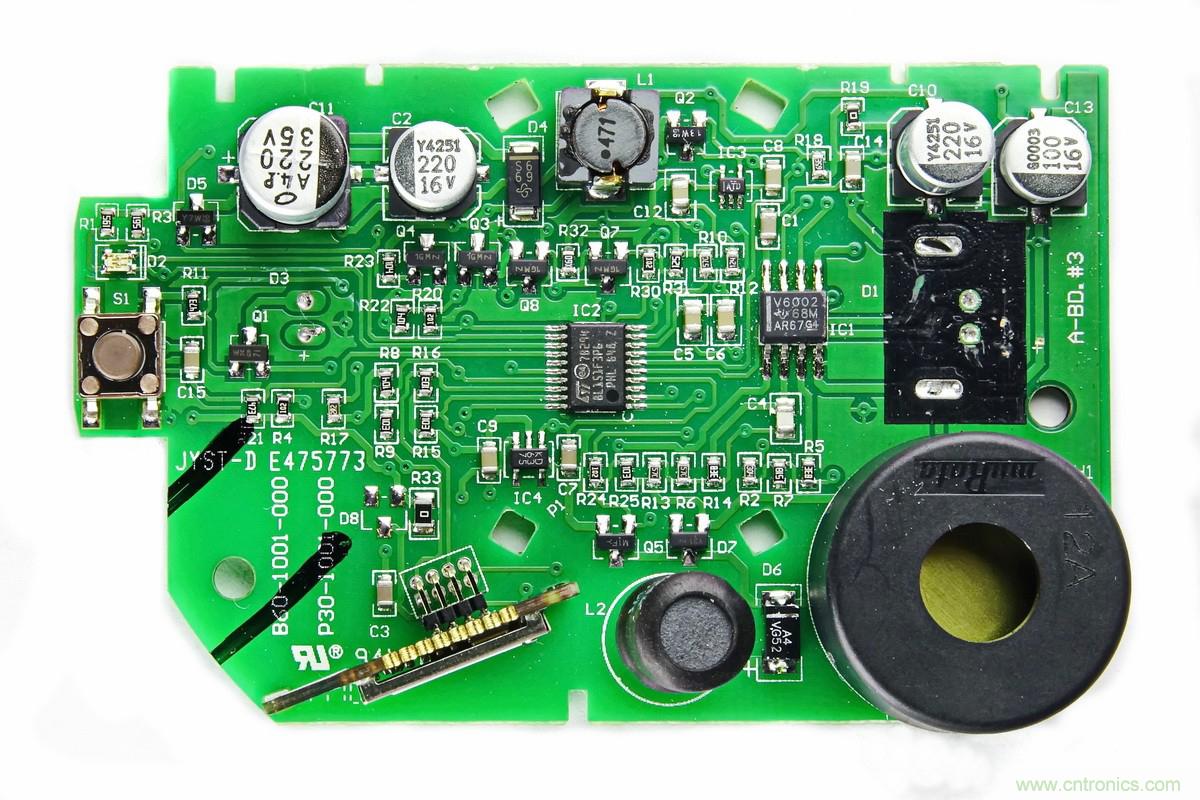

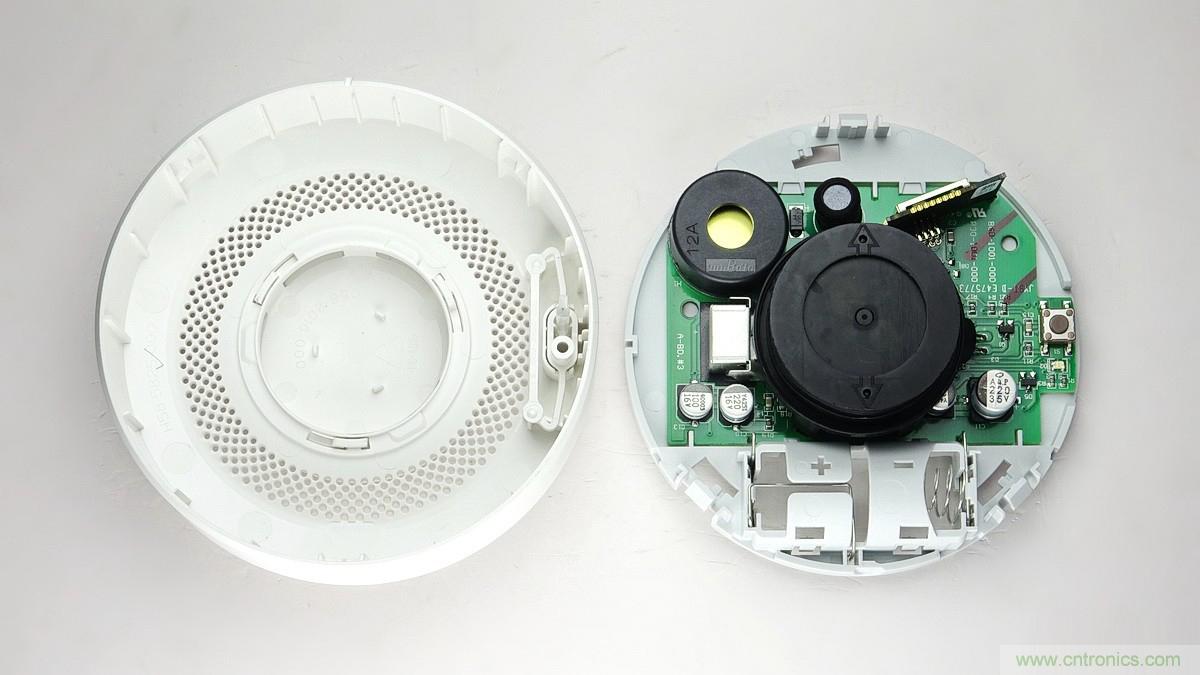

綠色PCB主板。

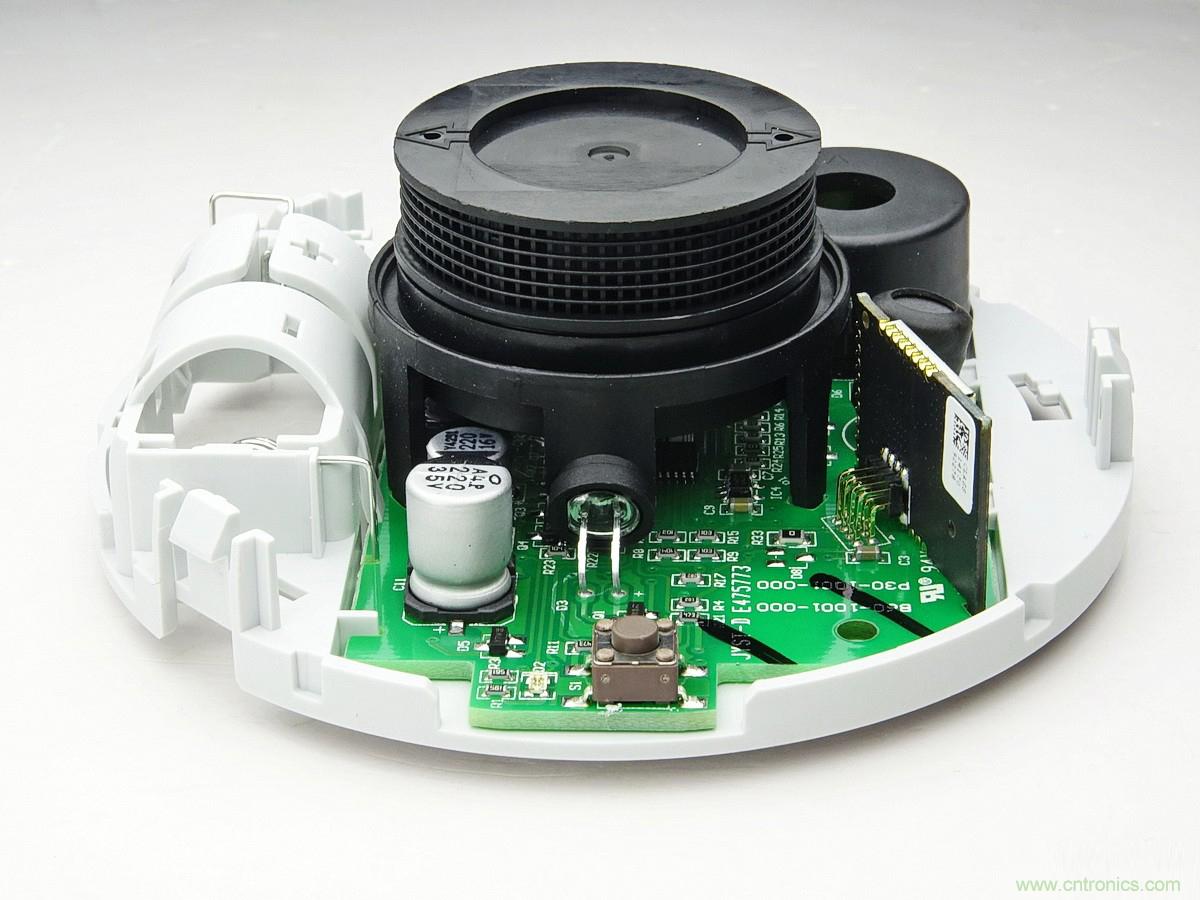

中間黑色的罩子就是煙霧傳感器的探頭。

另一個帶孔的小黑色圓柱形物即是壓電蜂鳴器,用于發出報警音。

左下角一塊黑色PCB為WIFI模塊,用于網絡傳輸。

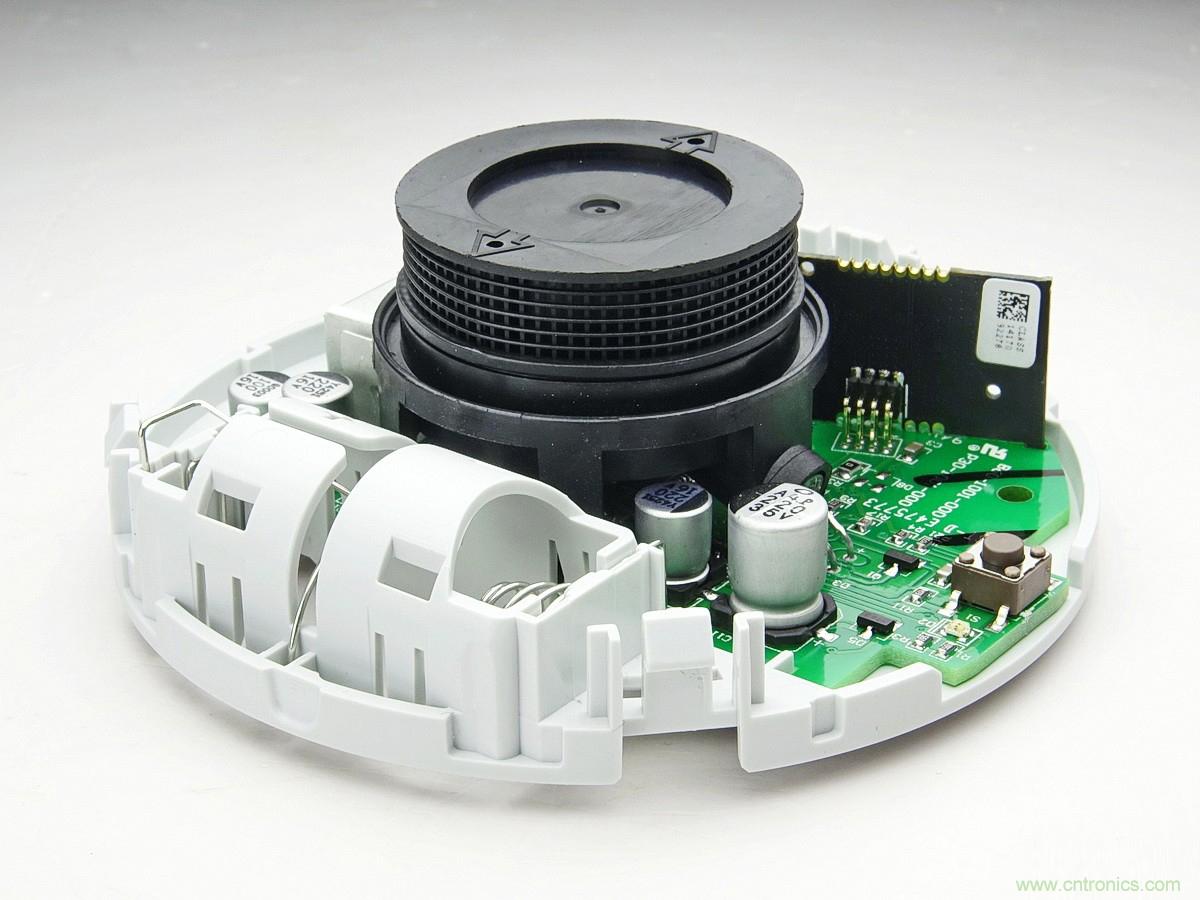

WIFI模塊用8根鍍金排針與主板相連。

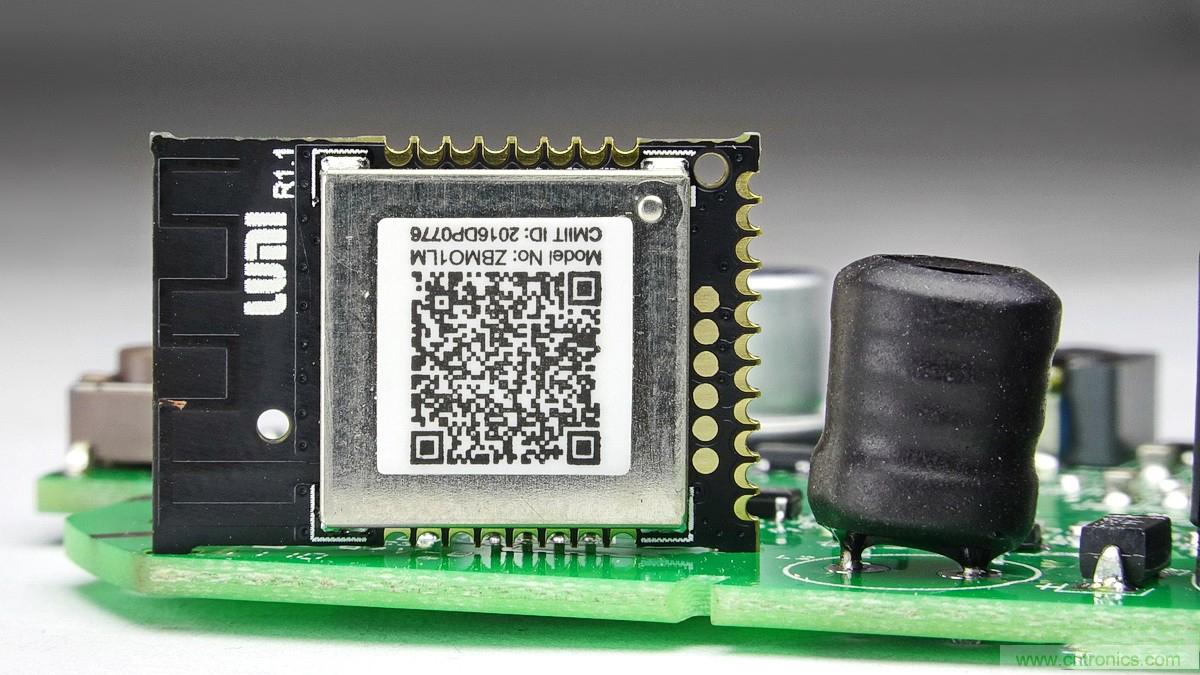

WIFI模塊由綠米提供,很多金燦燦的鍍金點,工藝精湛。



主板使用了無螺絲固定方式,完全依賴于外殼底座上的卡扣,可大大簡化裝配難度,節省人工。

電池簧與主板也是壓接,無需動用電烙鐵。
化繁為簡的前提是對模具精度的高度依賴。

底座外殼同樣是PC+ABS材質。
敲黑板:下面重點來了!
核心部件,煙霧傳感器探頭拆解:

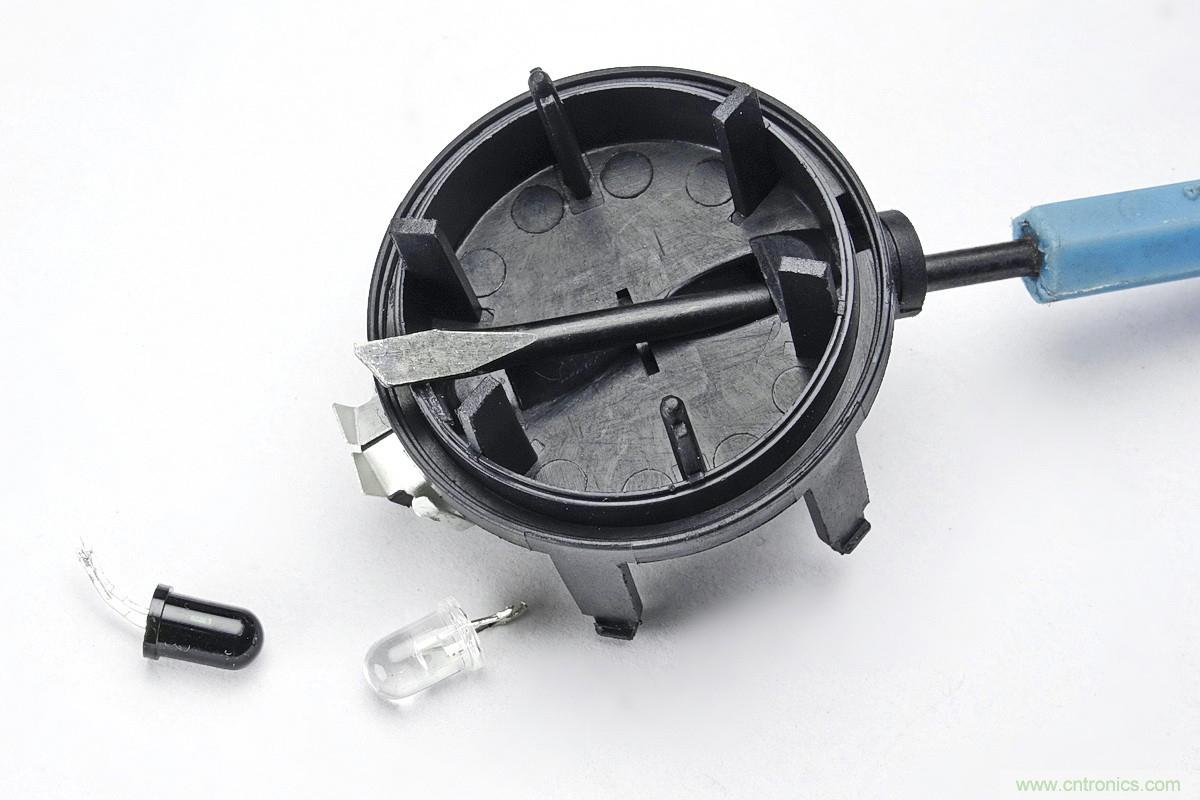

掀開蓋子,下面是個空腔,俗稱光學迷宮。

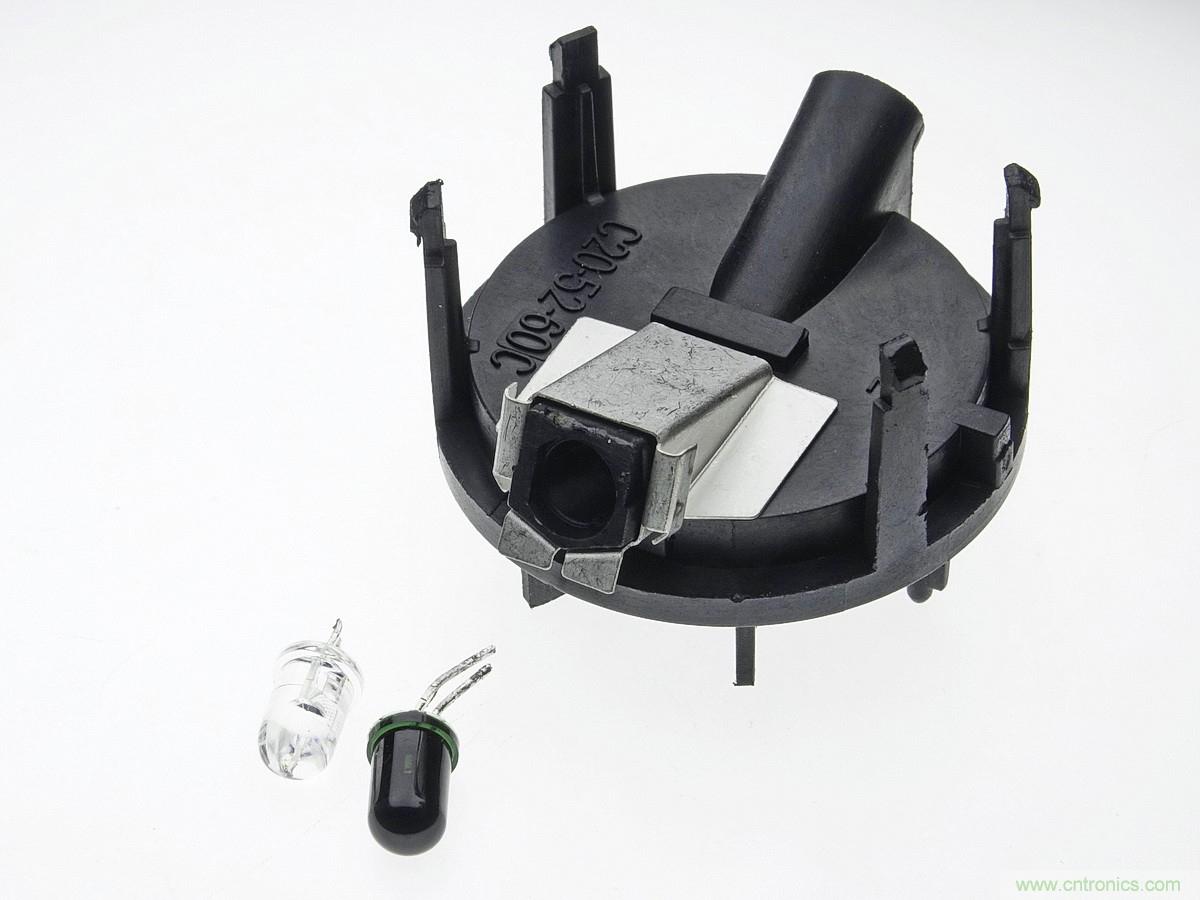

對側斜向安裝有一對紅外光敏發射、接受對管。黑的為接收,透明的是發射。

由于光的直線傳播特性,正常情況下二者不會產生交集,也就是說沒有煙霧時接收管是無法接受到發射管的紅外線信號,電路處于靜默待機狀態。當有煙霧彌漫至光學迷宮內部時,由于煙霧顆粒的折射、反射、擴散效應,接收端收到紅外信號,電壓比較器失衡產生觸發信號,電路判定為火災發生,發出警報。


由于事關安全大事,馬虎不得,接收端使用了金屬屏蔽叫加強電磁輻射隔離,避免誤動作。

主板底面沒有原件,分布著一些檢測點,或用于為MCU寫入固件。
傳感器探頭的4個黑色塑料支撐腳透孔卡住。

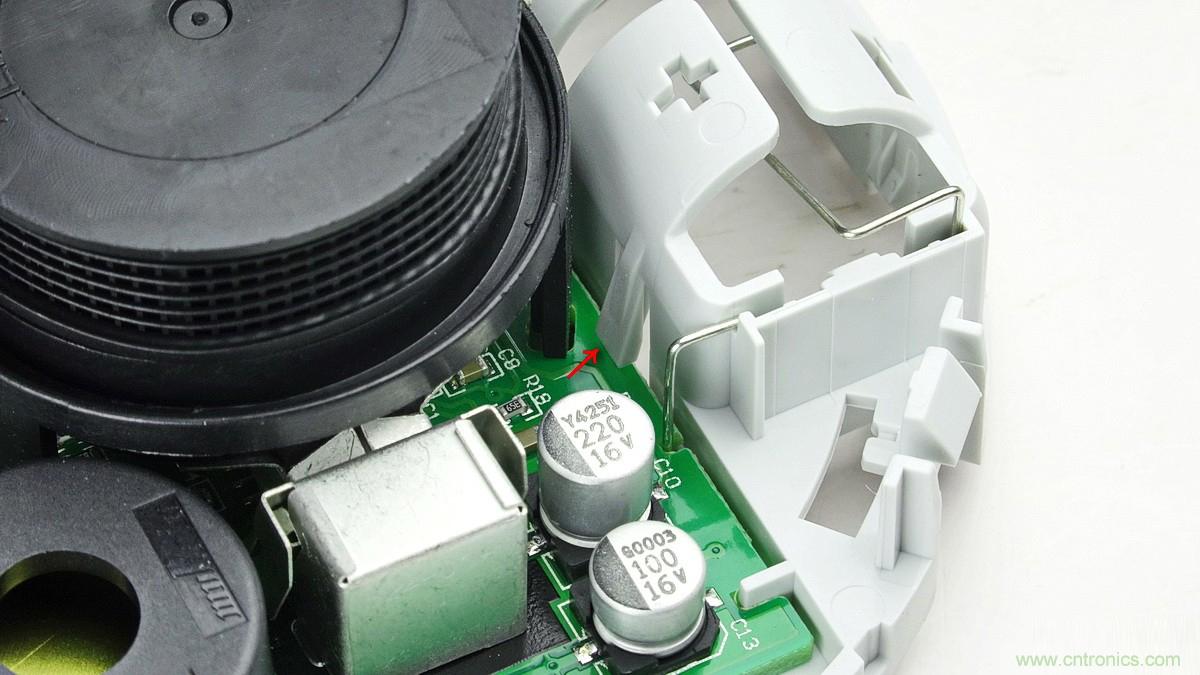

主板上紅外接收管的管腳部位還涂有黑漆,也是為了減少雜光反射干擾,并且有膠。

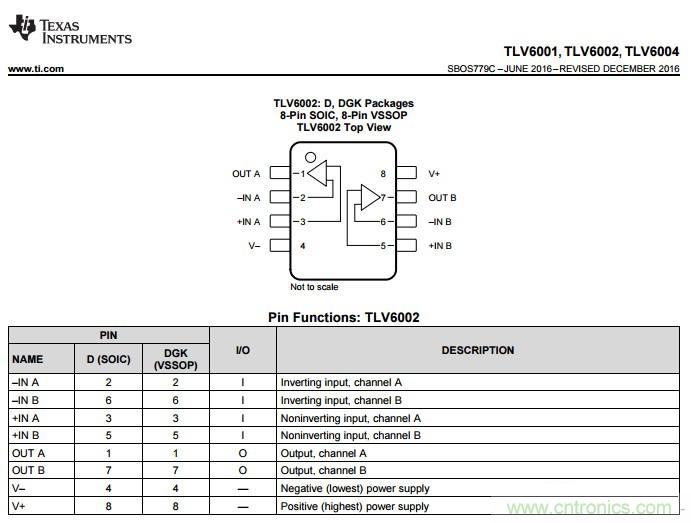

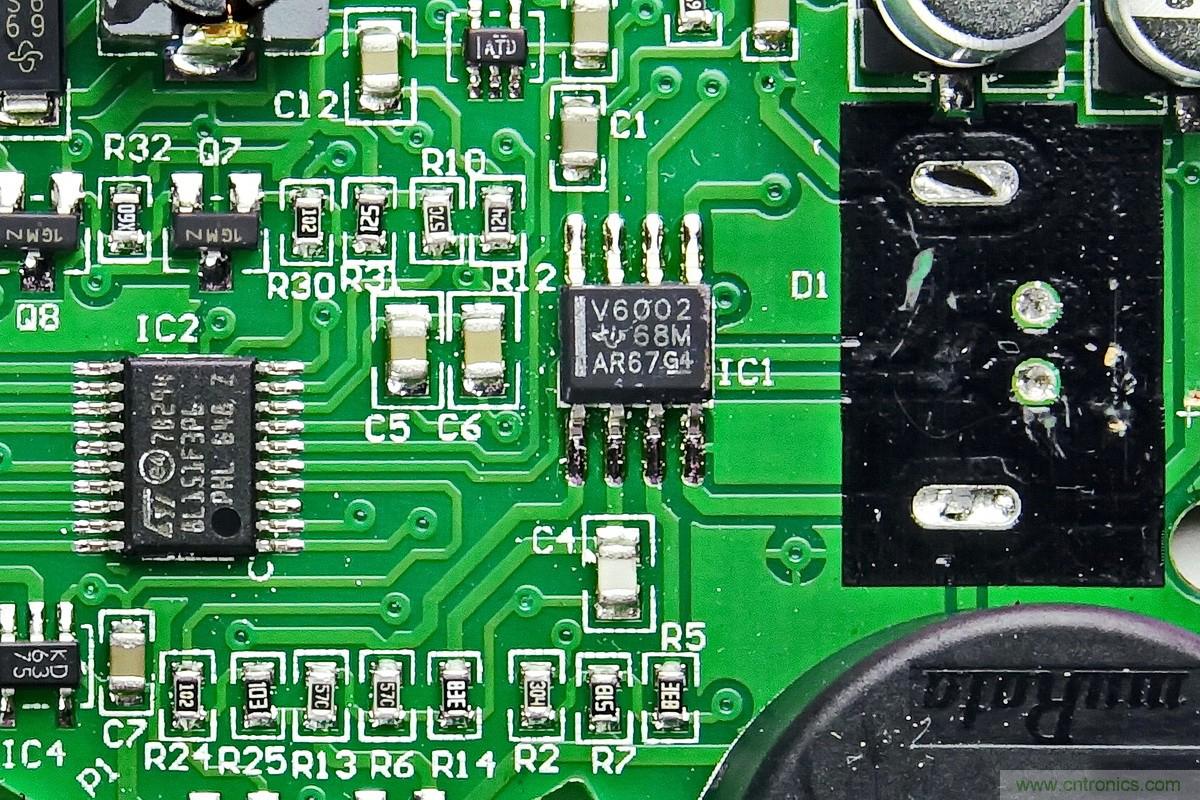

兩顆主要芯片,一是右側的超低功耗低噪聲運算放大器TLV6002,它是煙霧報警器超長待機監測的重要保障。


另一枚煙霧報警器的大腦MCU單片機了:

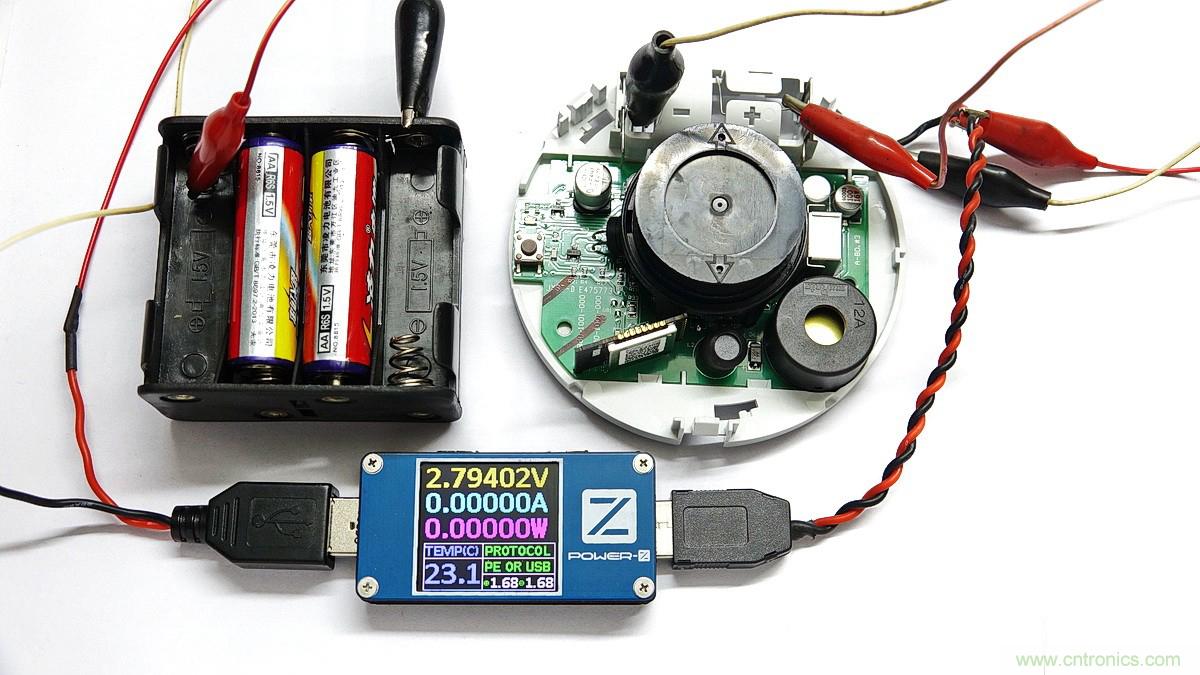

最后試驗一下待機電流:

精度如此之高的POWER-Z表竟然都無法檢出,普通萬用表更是捉瞎,說明待機電流實在的是太小了,2節舊的碳性5號電池,串聯電壓已低至2.79V時報警器仍能正常工作,按下自檢按鈕后發出“墻裂”分貝的刺耳警報,并有紅光閃爍,足以吵醒你深度的睡眠,再次按下按鈕解除。
