熱電偶廣泛用于各種溫度檢測。熱電偶設計的最新進展，以及新標準和算法的出現，大大擴展了工作溫度范圍和精度。目前，溫度檢測可以在-270°C至+1750°C寬范圍內達到±0.1°C的精度。為充分發揮新型熱電偶能力，需要高分辨率熱電偶溫度測量系統。能夠分辨極小電壓的低噪聲、24位、Σ-Δ模/數轉換器(ADC)非常適合這項任務。數據采集系統(DAS)采用24位ADC評估(EV)板，熱電偶能夠在很寬的溫度范圍內實現溫度測量。熱電偶、鉑電阻溫度檢測器(PRTD)和ADC相結合，可構成高性能溫度測量系統。采用低成本、低功耗ADC的DAS系統，可理想滿足便攜式檢測的應用需求。





托馬斯•塞貝克在1822年發現了熱電偶原理。熱電偶是一種簡單的溫度測量裝置，由兩種不同金屬(金屬1和金屬2)組成(圖1)。塞貝克發現不同的金屬將產生不同的、與溫度梯度有關的電勢。如果這些金屬焊接在一起構成溫度傳感器結(TJUNC，也稱為溫度結)，另一端未連接的差分結(TCOLD，作為恒溫參考端)上將呈現出電壓，VOUT，該電壓與焊接結的溫度成正比。從而使熱電偶輸出隨溫度變化的電壓/電荷，無需任何電壓或電流激勵。

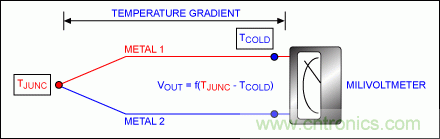

圖1. 熱電偶簡化電路



VOUT溫差(TJUNC - TCOLD)是金屬1及金屬2的金屬類型的函數。該函數在美國國家標準與技術研究院(NIST) ITS-90熱電偶數據庫[1]中嚴格定義，覆蓋了絕大多數實用金屬1和金屬2組合。利用該數據庫，可根據VOUT測量值計算相對溫度TJUNC。然而，由于熱電偶以差分方式測量TJUNC，為了確定溫度結的實測溫度，就必須知道冷端絕對溫度(單位為°C、°F或K)。所有現代熱電偶系統都利用另一絕對溫度傳感器(PRTD、硅傳感器等)精密測量冷端溫度，并進行數學補償。



圖1所示熱電偶簡化電路的溫度公式為：



Tabs = TJUNC + TCOLD (式1)



式中：





熱電偶的類型各種各樣，但是針對具體的工業或醫療環境可以選擇最適合的異金屬對兒。這些金屬和/或合金組合被NIST及國際電工委員會標準化，簡寫為E、J、T、K、N、B、S、R等。NIST和IEC為常見的熱電偶類型提供了熱電偶參考表。



NIST和IEC還為每種熱電偶類型開發了標準數學模型。這些冪級數模型采用獨特的系數組合，每種熱電偶類型及不同溫度范圍的系數都不同[1]。



表1所示為部分常見熱電偶類型(J、K、E和S)的例子。

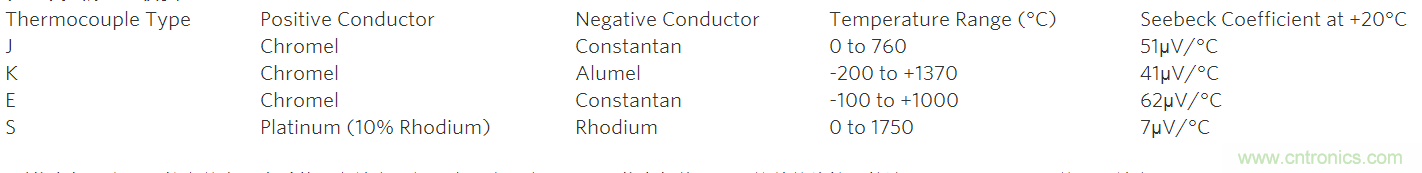

表1. 常見的熱電偶類型



J型熱電偶具有相對較高的塞貝克系數、高精度和低成本，應用廣泛。這些熱電偶使用相對簡單的線性化算法，即可達到±0.1°C的測量精度。



K型熱電偶覆蓋的溫度范圍寬，在工業測量領域的應用非常廣泛。這些熱電偶具有適中的高塞貝克系數、低成本及良好的抗氧化性。K型熱電偶的精度高達±0.1°C。



E型熱電偶的應用沒有其它類型熱電偶普及。然而，這組熱電偶的塞貝克系數最高。E型熱電偶所需的測量分辨率低于其它類型。E型熱電偶的測量精度可達到±0.5°C，需要的線性化計算方法相對復雜。



S型熱電偶由鉑和銠組成，這對組合能夠在非常高的氧化環境下實現穩定、可復現的測量。S型熱電偶的塞貝克系數較低，成本相對較高。S型熱電偶的測量精度可達到±1°C，需要的線性化算法相對復雜。





熱電偶電路設計包括具有差分輸入及能夠分辨微小電壓的高分辨率ADC、穩定的低漂移基準，以及準確測量冷端溫度的方法。

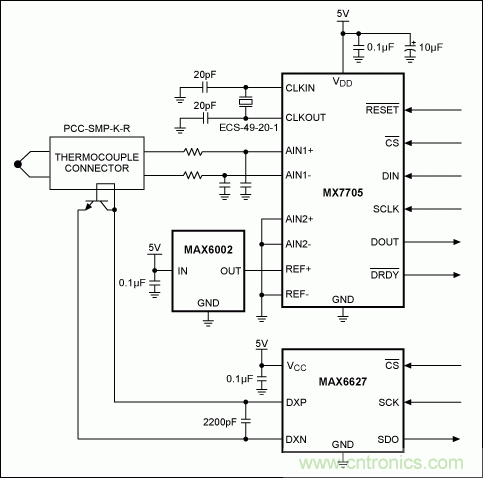

圖2所示為簡化原理圖。MX7705是一款16位、Σ-Δ ADC，內置可編程增益放大器(PGA)，無需外部精密放大器，能夠分辨來自熱電偶的微伏級電壓。冷端溫度利用MAX6627遠端二極管傳感器以及位于熱電偶連接器處、連接成二極管的晶體管測量。MX7705的輸入共模范圍擴展至低于地電勢30mV，可實現有限的負溫度范圍。



圖2. 熱電偶測量電路。MX7705測量熱電偶輸出，MAX6627和外部晶體管測量冷端溫度，MAX6002為MX7705提供2.5V精密電壓基準。



也有針對具體應用設計的IC，用于熱電偶信號調理。這些IC集成本地溫度傳感器、精密放大器、ADC和電壓基準。例如，MAX31855為冷端補償熱電偶至數字轉換器，可數字化K、J、N、T或E型熱電偶信號。MAX31855以14位(0.25°C)分辨率測量熱電偶溫度(圖3)。

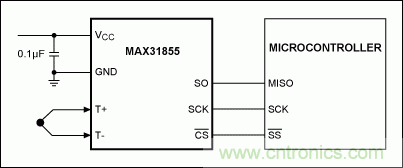

圖3. 集成冷端溫度補償的ADC，轉換熱電偶電壓時無需外部補償。





熱電偶為差分傳感器，利用溫度結和冷端之間的溫差產生輸出電壓。根據式1，只有精密測得冷端絕對溫度(TREF)時，才能得到溫度結的絕對溫度(Tabs)。



可利用新型鉑RTD (PRTD)測量冷端絕對溫度。它在很寬的溫度范圍內提供良好的性能，尺寸小、功耗低，成本非常合理。

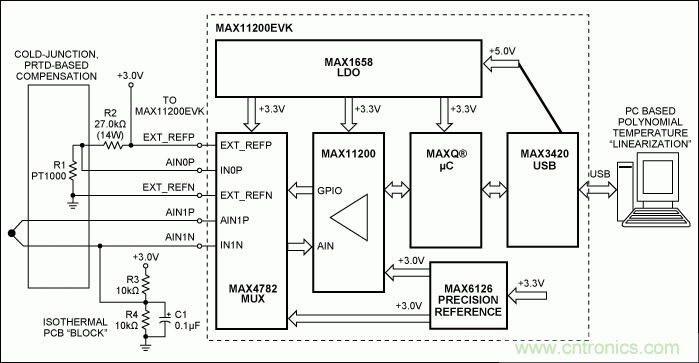

圖4所示為精密DAS的簡化原理圖，采用了MAX11200 (24位、Σ-Δ ADC)評估(EV)板，可實現熱電偶溫度測量。本例中，利用R1 - PT1000 (PTS 1206，1000Ω)測量冷端絕對溫度。該解決方案能夠以±0.30°C或更高精度測量冷端溫度。



圖4. 熱電偶DAS簡化圖



如圖4所示，MAX11200的GPIO設置為控制精密多路復用器MAX4782，它選擇熱電偶或PRTD R1 - PT1000。該方法可利用單個ADC實現熱電偶或PRTD的動態測量。提高了系統精度，降低校準要求。





熱電偶為電壓發生裝置。但是，大多數常見熱電偶的輸出電壓作為溫度的函數呈現非常高的非線性。



圖4和圖5中說明，如果沒有經過適當補償，常見的工業K型熱電偶的非線性誤差會超過數十攝氏度。

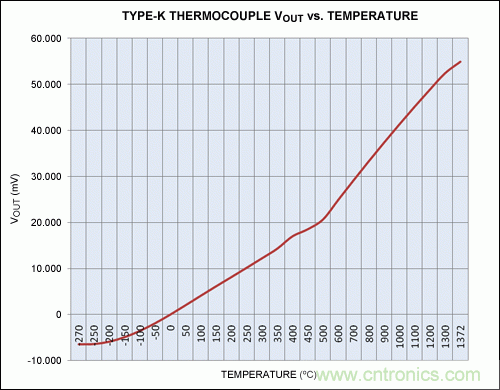

圖5. K型熱電偶的輸出電壓和溫度關系圖。曲線在-50°C至+350°C范圍內線性度較好；在低于-50°C和高于+350°C時，相對于絕對線性度存在明顯偏差。

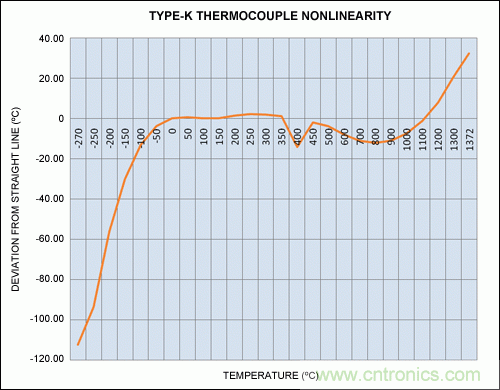

圖6. 相對于直線逼近的偏差，假設線性輸出為從-50°C至+350°C，平均靈敏度為k = 41µV/°C。



IEC采用的NIST ITS-90等現代熱電偶標準化處理、查找表和公式數據庫，是當前系統間互換熱電偶類型的基礎。通過這些標準，熱電偶很容易由相同或不同制造商的其它熱電偶所替代，而且經過最少的系統設計更新或校準即可確保性能指標。



NIST ITS-90熱電偶數據庫提供了詳細的查找表。通過使用標準化多項式系數，還可利用多項式在非常寬的溫度范圍內將熱電偶電壓換算成溫度(°C)。



根據NIST ITS-90熱電偶數據庫，多項式系數為：



T = d0 + d1E + d2E² + ... dNEN (式2)



式中：





表2所示為一個K型熱電偶的NIST (NBS)多項式系數。

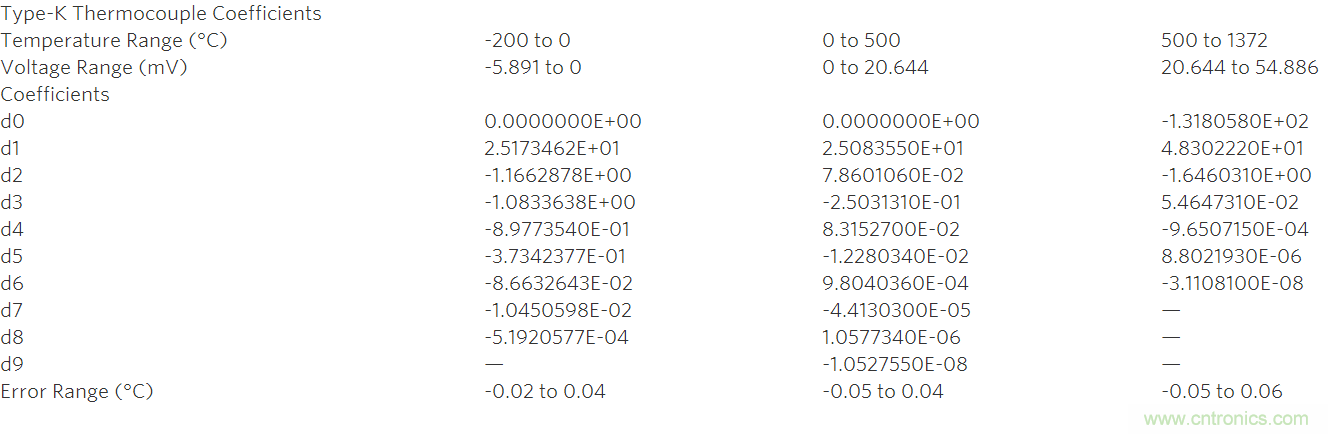

表2. K型熱電偶系數



利用表2中的多項式系數，能夠在-200°C至+1372°C溫度范圍內以優于±0.1°C的精度計算溫度T。大多數常見熱電偶都有不同系數表可用。



同樣，在-200°C至0、0至+500°C和+500°C至+1372°C溫度范圍也可以找到類似的NIST ITS-90系統，能夠以更高精度(低于±0.1°C，相對于±0.7°C)計算溫度。與原來的“單”間隔表進行比較即可看出這點。





表3所示為MAX11200的基本性能指標，具有圖4中所示的電路特性。

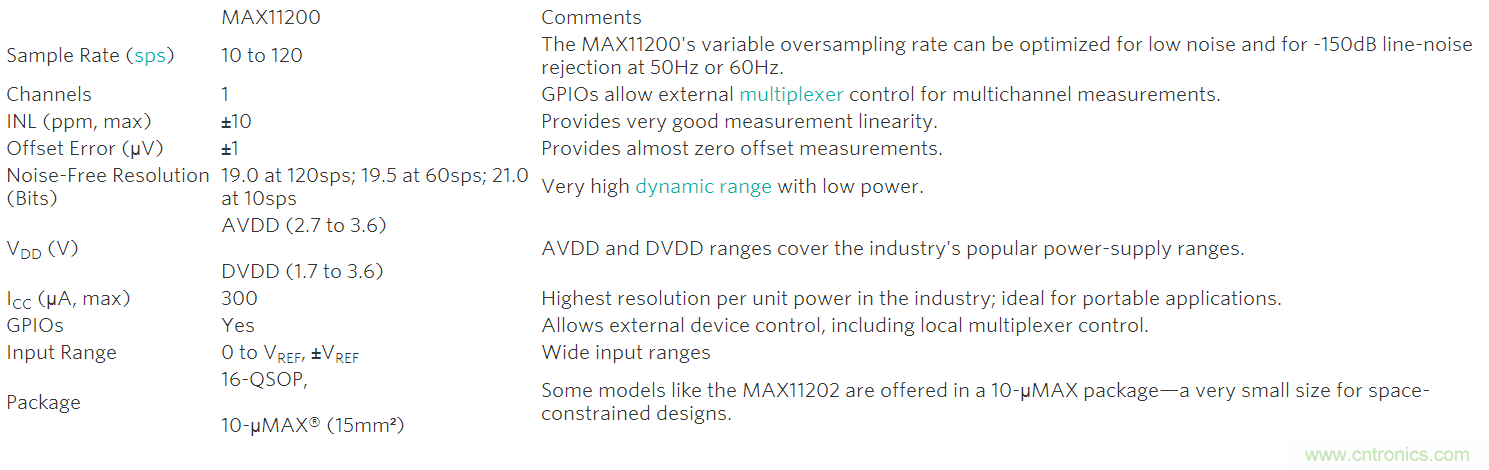

表3. MAX11200的主要技術指標



本文中使用的MAX11200是一款低功耗、24位、Σ-Δ ADC，適合于需要寬動態范圍、高分辨率的低功耗應用。利用該ADC，基于式3和4可計算圖3電路的溫度分辨率。



(式3)



(式4)



式中：





表4所列為利用式3和4計算表1中K型熱電偶的測量分辨率。

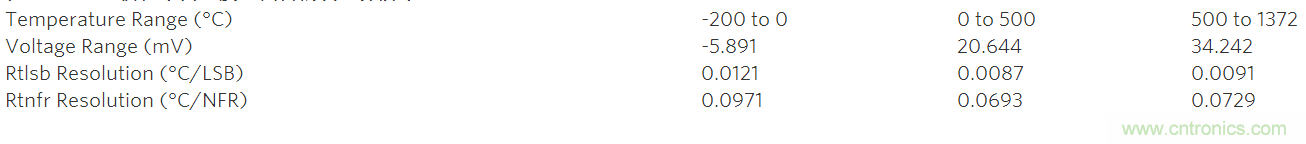

表4. K型熱電偶在不同溫度范圍內的測量分辨率



表4中提供了每個溫度范圍內的°C/LSB誤差和°C/NFR誤差計算值。無噪聲分辨率(NFR)表示ADC能夠可靠區分的最小溫度值。對于整個溫度范圍，NFR值低于0.1°C，對于工業和醫療應用中的大多數熱電偶遠遠足夠。





MAX11200EVKIT提供了全功能、高分辨率DAS。評估板可幫助設計工程師快速完成項目開發，例如驗證圖4所示解決方案。



在圖4所示原理圖中，常見的K型OMEGA熱電偶(KTSS-116)連接至差分評估板輸入A1。利用Maxim應用筆記4875中介紹的高性價比比例方案，測量冷端溫度的絕對值。R1 (PT1000)輸出連接至評估板輸入A0。MAX11200的GPIO控制精密多路復用器MAX4782，復用器動態選擇將熱電偶或PRTD R1輸出連接至MAX11200的輸入。



K型熱電偶(圖3、4)在-50°C至+350°C范圍內的線性度適當。對于有些不太嚴格的應用，線性逼近公式(式5)能大大降低計算量和復雜度。



近似絕對溫度可計算為：



(式5)



式中：





所以：



k = 0.041mV/°C——從-50°C至+350°C范圍內的平均靈敏度



然而，為了在更寬的溫度范圍(-270°C至+1372°C)內精密測量，強烈建議采用多項式(式2)和系數(根據NIST ITS-90)：



Tabs = ƒ(E + Ecj) (式6)



式中：

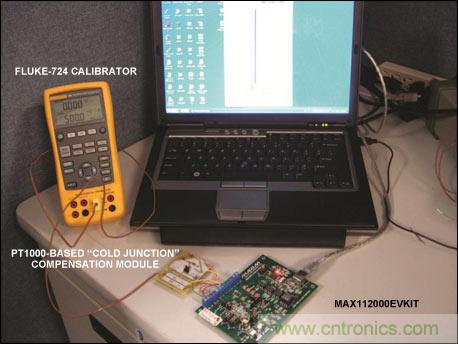

圖7所示為圖4的開發系統。該系統包括經認證的精密校準器，Fluke®-724，作為溫度模擬器代替K型OMEGA熱電偶。



圖7. 圖4開發系統



Fluke-724校準器提供與K型熱電偶在-200°C至+1300°C范圍內輸出相對應的精密電壓，送至基于PT1000的冷端補償模塊。基于MAX11200的DAS動態選擇熱電偶或PRTD測量值，并通過USB端口將數據送至筆記本計算機。專門開發的DAS軟件采集并處理熱電偶和PT1000輸出產生的數據。

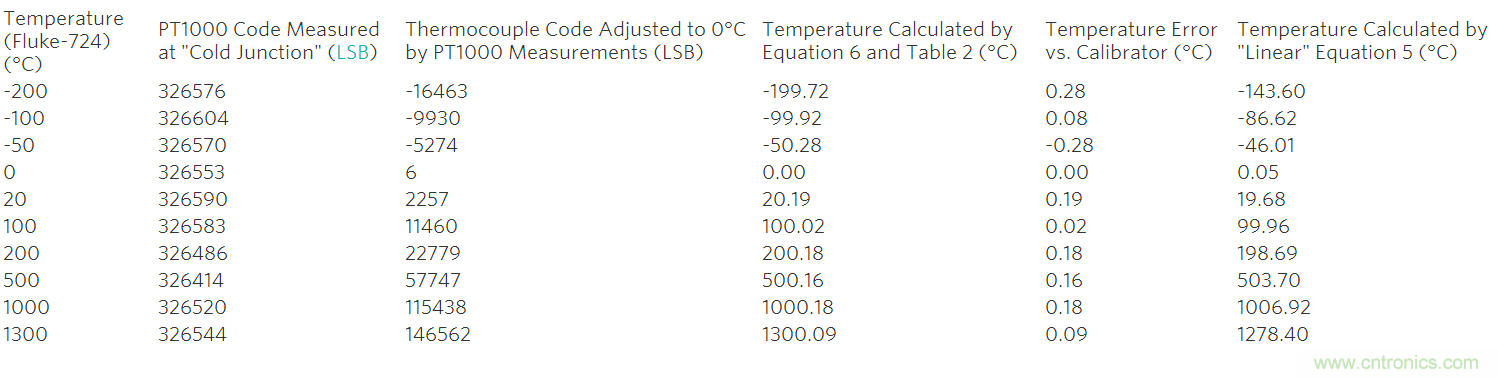

表5列出了-200°C至+1300°C溫度范圍內的測量和計算值，采用式5和6。



表5. -200°C至+1300°C范圍的測量計算



如表5所示，利用式6，基于MAX11200的DAS系統在非常寬的溫度范圍內可達到±0.3°C數量級的精度。式5中的線性逼近法在很窄的-50°C至+350°C范圍內僅能實現1°C至4°C的精度。



注意，式6需要相對復雜的線性化計算算法。



大約十年之前，在DAS系統設計中實現此類算法會受到技術和成本的限制。當今的現代化處理器速度快、性價比高，解決了這些難題。





最近幾年，適用于-270°C至+1750°C溫度范圍的高性價比、熱電偶溫度檢測技術取得較大進展。在改進溫度測量和范圍的同時，成本也更加合理，功耗更低。



如果ADC和熱電偶直接連接，這些基于熱電偶的溫度測量系統需要低噪聲ADC (如MAX11200)。熱電偶、PRTD和ADC集成至電路時，能夠實現非常適用于便攜式檢測應用的高性能溫度測量系統。



MAX11200具有較高的無噪聲分辨率、集成緩沖器和GPIO驅動器，可直接連接任何傳統的熱電偶及高分辨率PRTD (如PT1000)，無需額外的儀表放大器或專用電流源。更少的接線和更低的熱誤差進一步降低系統復雜性和成本，使設計者能夠實現DAS與熱電偶及冷端補償模塊的簡單接口。
