    你的位置:首頁 > 傳感技術 > 正文

    神奇DIY電路圖:叫聲像“知了”的模擬器

    發布時間:2014-04-10 責任編輯:sherryyu

    【導讀】本文為大家分享一款可以像知了一樣叫的叫聲模擬器電路圖,在發出“知了”叫聲的同時,發光二極管也隨之閃爍。大家如果有興趣的話可以自己動手DIY 一個,作為小朋友的玩具,新穎還顯誠意,你說是不是。本文還為大家詳解其工作原理,以及DIY的時候需要選取的元件,供大家參考。

    電路概述:

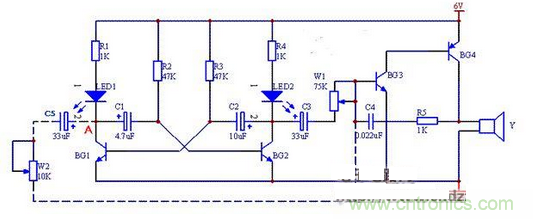

    如下圖所示為一種模擬“知了”叫聲的電路,在發出“知了”叫聲的同時,發光二極管也隨之閃爍,可用其來作玩具。

    DIY電路圖
    工作原理:

    三極管BG1﹑BG2等組成低頻振蕩器,其輸出端B通過電容C3和電位器W1加至BG3管的基極。BG3﹑BG4管等組成一音頻振蕩器,其振蕩頻率由R5﹑C4的數值決定,并受低頻振蕩器輸出電壓的控制。當BG2管由導通變?yōu)榻刂箷r(shí),VB也由低電平迅速變?yōu)楦唠娖剑@一正跳變脈沖加至BG3管基極﹑發射極之間,使BG3管正偏壓增大,音頻振蕩頻率增高;反之,當BG2管由截止變導通時,使BG3管正偏壓減小,音頻振蕩頻率變低。于是,這一頻率高低變化的音頻信號經揚聲器后,即可發出連續不斷的“知了”聲響。

    自己DIY的時候以下元件選擇供參考:

    調整R3﹑C2的值可以改變“知了”叫聲的長短,R3的值可在50~100K范圍內選用。

    若從BG1管集電極A點通過電容C5和電位器W2后接到BG2管的基極(如圖中虛線所示),電路可發出模擬小雞的叫聲,改變電位器W2的值就可以出現青蛙或救護車報警聲等聲響。
