產品特性：
- 對PWM信號優化的高邊和低邊N溝道MOSFET
- 完整功能的MOSFET驅動IC，以及陰極輸出二極管
- 工作頻率超過1MHz，效率高達92%
應用范圍：
- 輸入電壓為24V

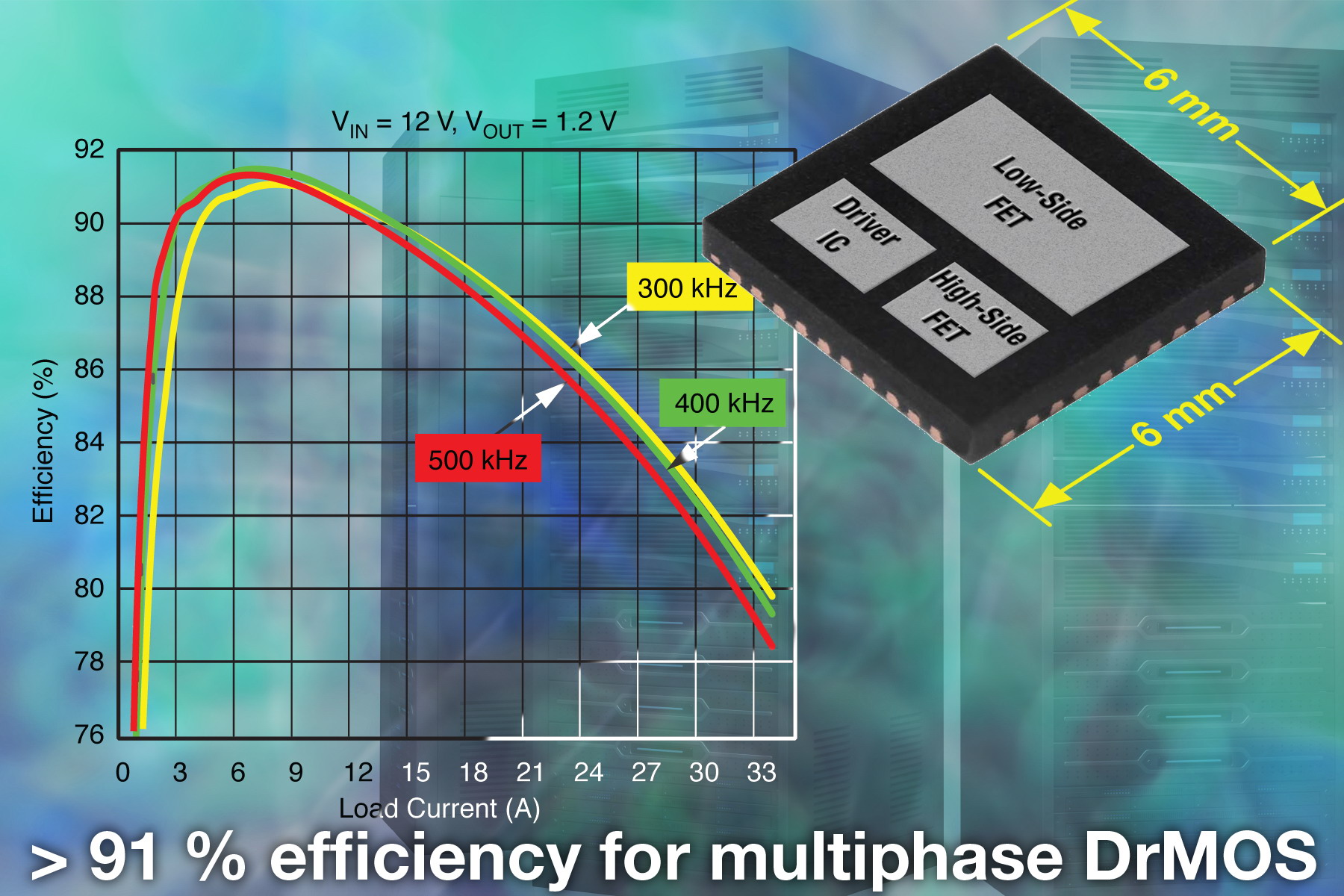

日前，Vishay Intertechnology, Inc宣布，推出集成的DrMOS解決方案 --- SiC762CD。在緊湊的PowerPAK® MLP 6x6的40腳封裝內，該器件集成了對PWM信號優化的高邊和低邊N溝道MOSFET、完整功能的MOSFET驅動IC，以及陰極輸出二極管。新的SiC762CD完全符合DrMOS®規定的服務器、PC、圖形卡、工作站、游戲機和其他高功率CPU系統中電壓調節器(VR)標準。該器件的工作頻率超過1MHz，效率高達92%。
SiC762CD的輸入電壓為3V～27V，可以提供高達35A的連續輸出電流。集成的功率MOSFET針對0.8V～2.0V的輸出電壓進行了優化，標稱輸入電壓為24V。在5V輸出時，SiC762CD還可以為ASIC應用提供非常高的功率。
SiC762CD先進的柵極驅動IC接收來自VR控制器的單個PWM輸入，然后把輸入信號轉換成高邊和低邊MOSFET的柵極驅動信號。PWM輸入與所有控制器兼容，而且特別支持帶有三態PWM輸出功能的控制器。
器件的驅動IC具有能自動檢測輕負載條件的電路，可以自動開啟跳頻模式工作(SMOD)，使系統在輕負載條件下也能獲得高效率。自適應的死區時間控制能夠進一步提高效率。保護功能包括欠壓鎖定、擊穿保護，熱報警功能可在結溫過高時向系統告警。
通過集成驅動IC和功率MOSFET，SiC762CD減少了功率損耗和與高頻分立功率級相關的寄生阻抗效應。設計者可以采用高頻開關以改善瞬態響應，節省輸出濾波器的成本，在多相Vcore應用中實現盡可能高的效率密度。
器件符合IEC 61249-2-21的無鹵素規定，符合RoHS指令2002/95/EC。
SiC762CD現可提供樣品，將于2010年第一季度量產，大宗訂貨的供貨周期為十二周至十六周。
