    CCD與CMOS感光元件結構透視

    發布時間:2008-10-13

    中心論題:

    • 通過圖片形象比較CCD和CMOS在構造和性能的不同
    • 分析CCD與CMOS在ISO 感光度、制造成本、解析度、雜訊與耗電量等不同類型的差異

    解決方案:

    • 從CCD與CMOS的結構上分析兩者差異
    • 從CCD與CMOS的設計應用上分析兩者差異



    CCD 和 CMOS 感光元件的區別 Mr.OH! 在第二講中概略地介紹過了,但對于大多數的同學來說,看得到的卻是一顆顆已經整合好的芯片組合!現在讓我們撇開復雜的技術文字,透過圖片比較,來看這兩種不同類型,作用卻又相同的影像感光元件。

    Olympus E1 CCD 感光套件(包含超音波除塵器):

     放大器位置和數量:

    比較 CCD 和 CMOS 的結構,放大器的位置和數量是最大的不同之處,Mr.OH! 會在下一講 CCD 感光元件工作原理(上),提及完整的感光元件作業流程。此講中,Mr.OH!簡單地解釋:CCD 每曝光一次,自快門關閉或是內部時脈自動斷線(電子快門)后,即進行畫素轉移處理,將每一行中每一個畫素(pixel)的電荷信號依序傳入『緩沖器(電荷儲存器)』中,由底端的線路導引輸出至 CCD 旁的放大器進行放大,再串聯 ADC(類比數位資料轉換器) 輸出;相對地,CMOS 的設計中每個畫素旁就直接連著『放大器』,光電訊號可直接放大再經由 BUS 通路移動至 ADC 中轉換成數位資料。

    CCD與CMOS的比較
    由于構造上的基本差異,我們可以表列出兩者在性能上的表現之不同:

    CCD的特色在于充分保持信號在傳輸時不失真(專屬通道設計),透過每一個畫素集合至單一放大器上再做統一處理,可以保持資料的完整性;CMOS的制程較簡單,沒有專屬通道的設計,因此必須先行放大再整合各個畫素的資料。

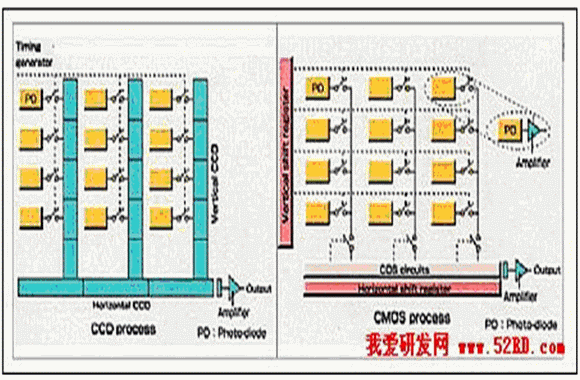

    CCD 與 CMOS 電路結構之完整比較(摘錄自 SHARP 月刊):



    差異分析,整體來說,CCD 與 CMOS 兩種設計的應用,反應在成像效果上,形成包括 ISO 感光度、制造成本、解析度、雜訊與耗電量等。不同類型的差異:

    • ISO 感光度差異:由于 CMOS 每個畫素包含了放大器與A/D轉換電路,過多的額外設備壓縮單一畫素的感光區域的表面積,因此在相同畫素下,同樣大小之感光器尺寸,CMOS的感光度會低于CCD。  成本差異:CMOS 應用半導體工業常用的 MOS制程,可以一次整合全部周邊設施于單晶片中,節省加工晶片所需負擔的成本 和良率的損失;相對地 CCD 采用電荷傳遞的方式輸出資訊,必須另辟傳輸通道,如果通道中有一個畫素故障(Fail),就會導致一整排的訊號壅塞,無法傳遞,因此CCD的良率比CMOS低,加上另辟傳輸通道和外加 ADC 等周邊,CCD的制造成本相對高于CMOS。
    • 解析度差異:在第一點『感光度差異』中,由于CMOS 每個畫素的結構比 CCD 復雜,其感光開口不及CCD大,相對比較相同尺寸的CCD與CMOS感光器時,CCD感光器的解析度通常會優于CMOS。不過,如果跳脫尺寸限制,目前業界的CMOS 感光原件已經可達到1400萬 畫素 / 全片幅的設計,CMOS 技術在量率上的優勢可以克服大尺寸感光原件制造上的困難,特別是全片幅 24mm-by-36mm 這樣的大小。
    • 雜訊差異:由于CMOS每個感光二極體旁都搭配一個 ADC 放大器,如果以百萬畫素計,那么就需要百萬個以上的 ADC 放大器,雖然是統一制造下的產品,但是每個放大器或多或少都有些微的差異存在,很難達到放大同步的效果,對比單一個放大器的CCD,CMOS最終計算出的雜訊就比較多。
    • 耗電量差異:CMOS的影像電荷驅動方式為主動式,感光二極體所產生的電荷會直接由旁邊的電晶體做放大輸出;但CCD卻為被動式, 必須外加電壓讓每個畫素中的電荷移動至傳輸通道。而這外加電壓通常需要12伏特(V)以上的水平,因此 CCD 還必須要有更精密的電源線路設計和耐壓強度,高驅動電壓使 CCD 的電量遠高于CMOS。
    • 其他差異:IPA(Indiviual Pixel Addressing)常被使用在數位變焦放大之中,CMOS 必須仰賴 x,y 畫面定位放大處理,否則由于個別畫素放大器之誤差,容易產生畫面不平整的問題。制造機具上,CCD 必須特別訂制的機臺才能制造,也因此生產高畫素的 CCD 元件產生不出日本和美國,CMOS 的生產一般記憶體/處理器機臺即可擔負。

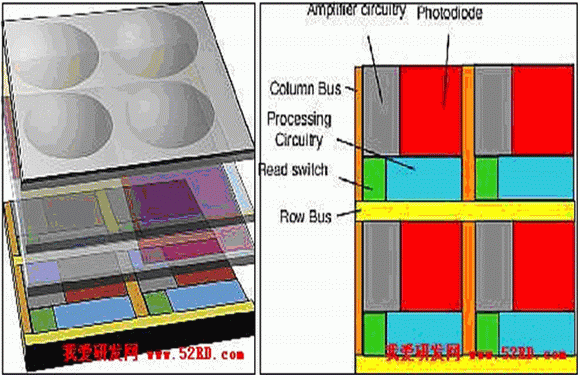

    CMOS 完整3D透視與平面結構:

    位于最上層的為 MicroLens 微型聚光鏡片。盡管CCD 在影像品質等各方面均優于CMOS,但不可否認的CMOS具有低成本、低耗電以及高整合度的特性。 由于數位影像的需求熱烈,CMOS的低成本和穩定供貨,成為廠商的最愛,也因此其制造技術不斷地改良更新,使得 CCD 與 CMOS 兩者的差異逐漸縮小 。新一代的CCD朝向耗電量減少作為改進目標,以期進入照相手機的行動通訊市場;CMOS系列,則開始朝向大尺寸面積與高速影像處理晶片統合,藉由后續的影像處理修正雜訊以及畫質表現,特別是 Canon 系列的 EOS D30 、EOS 300D 的成功,足見高速影像處理晶片已經可以勝任高畫素 CMOS 所產生的影像處理時間與能力的縮短;另外,大尺寸全片幅則以 Kodak DCS Pro14n、DCS Pro/n、DCS Pro/c 這一系列的數位機身為號召,CMOS未來跨足高階的影像市場產品,前景可期。
