    淺析無源濾波和有源濾波組成的濾波電路以及運放反饋

    發布時間:2020-02-20 責任編輯:lina

    【導讀】常用的濾波電路有無源濾波和有源濾波兩大類。若濾波電路元件僅由無源元件(電阻、電容、電感)組成,則稱為無源濾波電路。無源濾波的主要形式有電容濾波、電感濾波和復式濾波(包括倒L型、LC濾波、LCπ型濾波和RCπ型濾波等)。若濾波電路不僅由無源元件,還由有源元件(雙極型管、單極型管、集成運放)組成,則稱為有源濾波電路。有源濾波的主要形式是有源RC濾波,也被稱作電子濾波器

    常用的濾波電路有無源濾波和有源濾波兩大類。若濾波電路元件僅由無源元件(電阻、電容、電感)組成,則稱為無源濾波電路。無源濾波的主要形式有電容濾波、電感濾波和復式濾波(包括倒L型、LC濾波、LCπ型濾波和RCπ型濾波等)。若濾波電路不僅由無源元件,還由有源元件(雙極型管、單極型管、集成運放)組成,則稱為有源濾波電路。有源濾波的主要形式是有源RC濾波,也被稱作電子濾波器。

    有源濾波分為:
    低通濾波(積分電路);
    高通濾波(微分電路);
    帶通濾波;
    帶阻濾波。

    運放電路反饋分為:
    電流反饋,增大輸出電阻,穩定輸出電流
    電壓反饋,減少輸出電阻,穩定輸出電壓
    串聯反饋,增大輸入電阻,穩定輸入電壓,降低電壓放大倍數。
    并聯反饋,減少輸入電阻,穩定輸出電流,降低電流放大倍數。

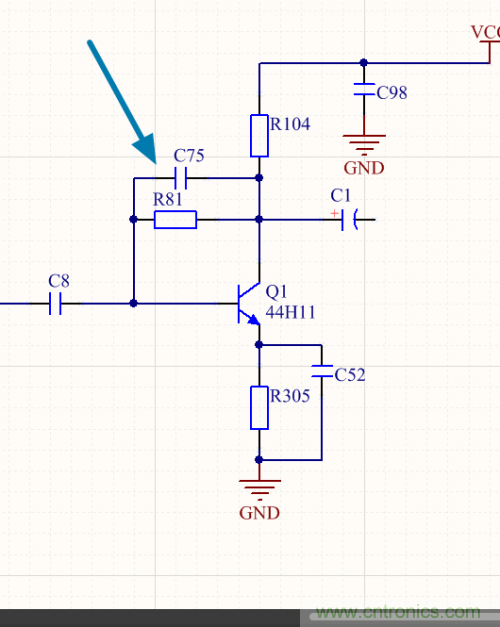

    好,我們接下來進行一個常用的共發射極放大電路的分析。話不多說上圖片:

     淺析無源濾波和有源濾波組成的濾波電路以及運放反饋

    電路是一級共射極放大電路,R81 基極偏置電阻,發射極旁路電容 C52,濾波和退耦電容 C98,輸入耦合電容 C8.,R104 集電極負載電阻,C75 高頻退耦電容。

    我們不看直流部分,也就是靜態工作點

    首先 UBE=UB-UE 這個我們知道我們的 R81 就是我們的反饋電阻 ,因?yàn)檫B接了輸出和輸入。

    我們先看輸出,輸出端和我們的集電極是處于直接連接,當輸出端沒有反饋交流信號,R81 就沒有信號進入,并且和輸出信號 C1 以及是 R104 屬于并聯的關系,判斷這個地方是電壓反饋。我們知道集電極和基極是相位相差 180 度,也就是集電極這端的信號是負信號(交流信號可知,靜態分析可知),R81 的反饋信號和我們的輸入信號屬于相減的關系。同時 R81 和輸入信號 C8 也屬于并聯關系。所以這個電路經過判斷屬于電壓并聯負反饋。

     淺析無源濾波和有源濾波組成的濾波電路以及運放反饋

    C75 這里取值一般是 p 法級別,用于消除高頻自激。C98 在靜態工作屬于濾波,在信號放大處理時候,消除從 R104 過來的頻率干擾。R305 本身也是一個反饋,由于 R305 的存在就產生了 UE 電壓。

     UBE=UB-UE

    通過公式可以知道。UE 增大 UB 減小。

    總結:基極發射電路,交流下 R81 反饋電阻,直流穩定靜態工作點的作用,R305 直流下的維持基極電壓正常工作 。
