    解析熱敏電阻式傳感器的主要元件和原理

    發布時間:2018-12-27 責任編輯:lina

    【導讀】 負溫度系數熱敏電阻又稱NTC熱敏電阻,是一類電阻值隨溫度增大而減小的一種傳感器電阻。廣泛用于各種電子原件中,如溫度傳感器、可復式保險絲及自動調節的加熱器等。



    負溫度系數熱敏電阻又稱NTC熱敏電阻,是一類電阻值隨溫度增大而減小的一種傳感器電阻。廣泛用于各種電子原件中,如溫度傳感器、可復式保險絲及自動調節的加熱器等。



    1.電熱式冷卻液溫度表與雙金屬片式傳感器



    (1)結構

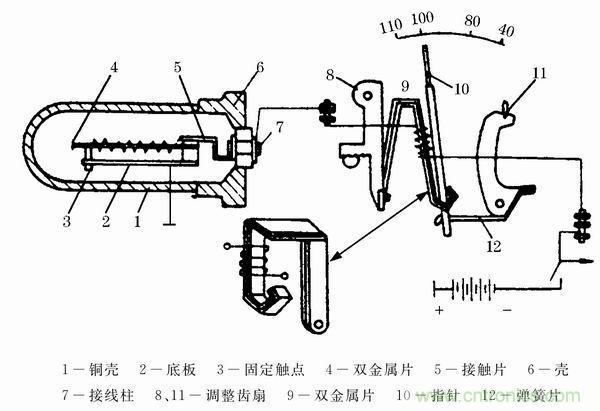

    電熱式冷卻液溫度表與雙金屬片式傳感器的基本結構如圖1所示。



    解析熱敏電阻式傳感器的主要元件和原理

    圖1 電熱式冷卻液溫度表與雙金屬片式傳感器



    (2)原理



    當點火開關置ON時,電流流過加熱線圈,雙金屬片4受熱變形使觸點分離,切斷電路;隨后雙金屬片冷卻伸直,觸點重又閉合,電路又被接通,如此反復,電路中形成一脈沖電流。



    當冷卻液溫度較低時,雙金屬片2變形小,觸點壓力大,閉合時間長,打開時間短,電路中電流的平均值大,該電流流過指示表加熱線圈,指示表的雙金屬片9變形大,指針偏擺角度大,指向低溫;反之,當水溫較高時,傳感器中雙金屬片2向上翹曲變形大,觸點壓力小,閉合時間短,打開時間長,電路中電流的平均值小,指示表的雙金屬片9變形小,指針偏擺角度小,指向高溫。



    2.電熱式冷卻液溫度表與熱敏電阻式傳感器



    (1)結構



    其基本結構如圖2所示。熱敏電阻式傳感器的主要元件為負溫度系數的熱敏電阻。



    (2)原理



    當點火開關置ON時,電流流經蓄電池正極→點火開關→電源穩壓器→溫度表雙金屬片6的加熱線圈7→傳感器接線柱12→熱敏電阻14→傳感器外殼15→搭鐵→蓄電池負極。



    解析熱敏電阻式傳感器的主要元件和原理

    圖2 電熱式冷卻液溫度表、熱敏電阻式傳感器與穩壓器



    當發動機冷卻液溫度較低時,傳感器的熱敏電阻阻值大,電路中電流的平均值小,溫度表的雙金屬片彎曲變形小,指針指向低溫;反之,當冷卻液溫度升高時,熱敏電阻阻值小,電路中電流的平均值大,溫度表的雙金屬片彎曲變形大,指針指向高溫。
