    原來數據轉換器中的DDC和DUC通道是這樣工作的

    發布時間:2018-01-29 責任編輯:wenwei

    【導讀】為實現高速的數據速率,數字轉換器中的數字中頻處理——DDC (數字下變頻器)和DUC(數字上變頻器)是其中主要的功能模塊。本文要講述的是“IF和RF轉換器中的集成DDC和DUC通道在實際應用中如何工作的”。

    在現代數字移動通信系統中,發射和接收路徑(包括下面描述中的反饋接收路徑)可根據信號特性分為三個主要電路級:射頻級、模擬中頻級和數字中頻級。

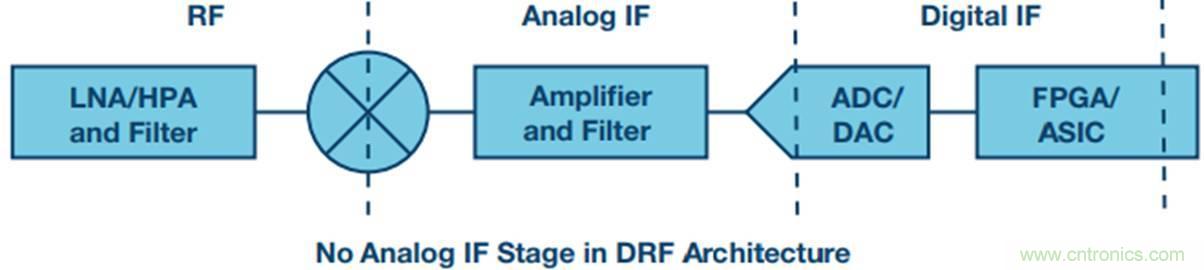

    圖1是典型發射機和接收機的框圖。

    原來,數據轉換器中的DDC和DUC通道是這樣工作的
    圖1. 發射機或接收機的典型框圖

    射頻級處理射頻信號,在當前LTE標準中,其信號頻率范圍一般是700 MHz到3.8 GHz。經過混頻器、調制器或解調器—這些都是混頻單元—處理后,射頻信號移動到DC至300 MHz以下的較低頻率。

    從數據轉換器到混頻器的處理模塊包括轉換器(ADC或DAC)、模擬濾波器和中頻放大器,我們可以把該級稱為模擬中頻級。

    轉換器之后(事實上是在轉換器的量化器部分之后),信號變為數字信號;它與隨后的FPGA或ASIC一起,我們稱之為數字中頻級。對于此級中的各數字信號處理模塊,在Tx路徑中通常稱之為DUC(數字上變頻器),在Rx路徑中通常稱之為DDC (數字下變頻器)。

    直接射頻架構是例外,其中數據轉換器直接對射頻信號采樣,因而沒有模擬中頻級,信號鏈僅由射頻級和數字中頻級構成。

    典型DDC模塊包括載波選擇、下變頻器、濾波器和抽取器。這些功能模塊按順序工作,或者可分別予以旁路,最終根據后續FPGA或ASIC(其采樣速率較低)的要求,產生一個位于DC的復信號或一個實信號。

    典型DUC模塊包括插值、濾波器、上變頻器和載波合并器。根據系統架構設計,DUC產生一個位于DC的復信號或中頻信號,或者直接產生射頻信號。DUC的處理幾乎與DDC的處理相反。

    常常將多個DDC和DUC級級聯以提供靈活性。獨立的DDC和DUC需要并行處理多個載波,合并之后輸出發射信號或在接收信號中將其分離。

    DDC

    Rx鏈路需要較高采樣速率以避免信號混疊,簡化模擬濾波器設計,提供更寬的信號頻帶。但另一方面,為了節省功耗、成本以及FPGA/ASIC中的高速邏輯,最好降低接口上的數據速率。轉換器的集成DDC將解決上述要求。

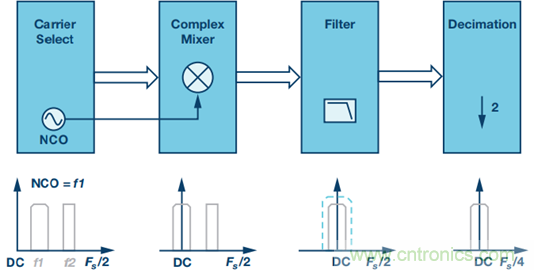

    圖2是典型DDC的框圖。

    原來,數據轉換器中的DDC和DUC通道是這樣工作的
    圖2. DDC框圖

    NCO和混頻器

    為了從干擾(阻塞信號和其他載波)中選擇所需的載波,NCO的輸出頻率與輸入中頻信號混頻以將所需載波頻移到DC。這樣可以降低后續濾波和抽取級的復雜度。

    濾波和抽取

    在NCO和混頻級之后,使用一個低通濾波器來選取所需的濾波并抑制其他不需要的信號。濾波器之后,使用一個2倍抽取器來降低數據速率。為了節省資源并向客戶提供靈活性,半帶FIR濾波器加2倍抽取器被合并在一個模塊中;重復使用該模塊以級聯三到四級。系統設計者可根據應用需要選擇使用其中的一部分或全部。轉換器也可能提供2倍之外的其它抽取率以提供更大的靈活性,尤其是在RF ADC中。

    DUC

    Tx鏈具有與Rx鏈相同的要求:需要高采樣速率以簡化濾波器設計,使信號頻率位于高中頻或直接變為射頻,以及遠遠地推開鏡像,但接口希望使用較低的數據速率。轉換器的集成DUC將解決這些要求。

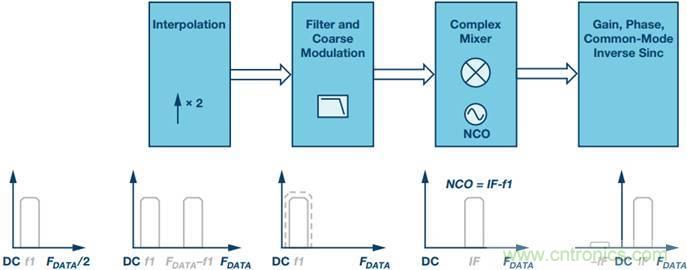

    圖3是典型DUC的框圖。

    原來,數據轉換器中的DDC和DUC通道是這樣工作的
    圖3. DUC框圖

    插值和濾波

    最簡單的數字插值算法稱為"零填充",即在每兩個樣本之間插入0。采樣速率加倍,但在得到的頻譜中也會產生頻率為Fs – Fif的鏡像。因此,在插值器之后需要使用一個濾波器級,以便消除鏡像或原始載波(依據應用而定)。如果消除的是原始載波,結果將是插值和Fs/2的粗調。

    像在DDC中一樣,2倍插值和濾波器被合并為一個模塊。然后重復此功能模塊并級聯三到四級,以提高靈活性。也可使用2倍之外的其他插值系數以提供更大的靈活性,尤其是在RF DAC中。

    NCO和混頻器

    DUC中的NCO和混頻器級與DDC中的相同模塊非常相似,但功能相反,即根據系統架構的要求,將載波頻移到所需的中頻或射頻頻率。在零中頻架構中,可旁路此模塊以使載波保持在DC。

    增益、相位、I/Q偏移和反Sinc增益、相位調整、I/Q偏移和反sinc模塊是許多IF/RF DAC的附件。

    增益、相位調整和I/Q偏移常常一起使用以獨立調諧輸出信號I/Q通道,補償不同類型的I/Q失配(DAC、模擬濾波器和調制器引起),最終從模擬調制器后輸出一個低本振泄漏和低鏡像的理想復信號。

    反sinc濾波器補償DAC引起的sinc滾降,這種滾降會影響平坦度和信號幅度,尤其是在采用高中頻或直接射頻架構的寬帶應用中。

    以上簡要說明了當前IF/RF轉換器中集成的典型DDC和DUC——它們是何物,為何需要它們,以及它們在信號鏈中如何工作。了解這些內容并正確使用它們,將能減少資源占用并減輕FBGA/ASIC中的編碼工作,以及節省系統的功耗和成本哦,如此實用的知識快快get起來。
