示波器的觸發系統與采樣系統，是示波器的重要組成部分。采樣系統負責將模擬信號數字化，但信號是源源不斷過來的，該取哪部分顯示在示波器的界面上呢？



這就要靠觸發系統來實現。觸發的原理是一直監控信號流，若發現信號滿足設定的觸發條件，觸發器記錄滿足條件的信號，啟動采樣；待數據采集完畢后，由控制器對信號進行處理和顯示。具體如下圖1所示。

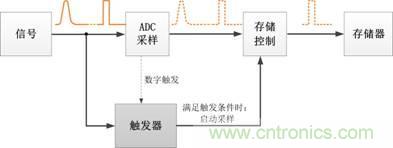

圖1 觸發過程



示波器的觸發功能，一方面可以使波形穩定，波形不再左右搖晃；一方面可以縮短用戶調試的時間，只有滿足觸發條件的信號才會被捕獲、顯示。





在常用的設置中，一般設定了觸發類型、觸發電壓，波形就能穩定顯示了。但對于噪聲比較大的信號，會出現觸發不穩定、上下邊沿都能觸發的情況。這是因為信號毛刺的存在，干擾了觸發系統對觸發條件的判斷，造成誤觸發。這時候可以在【觸發設置】中，選擇【觸發耦合】操作。常有的耦合有如下：



直流耦合：就是不作處理，允許直流交流信號進入觸發路徑；

交流耦合：是高通濾波，截止頻率約7Hz；

低頻抑制：是高通濾波，截止頻率約為50KHz；

高頻抑制：是低通濾波，截止頻率約為50KHz。



具體如圖2所示：

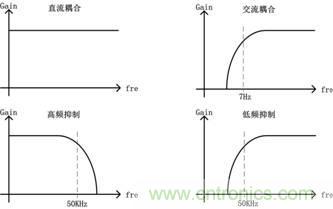

圖2 各種濾波器性能



觸發耦合其實就是一種對觸發信號的低通或高通濾波。因此可對噪聲大的信號加入“高頻抑制”耦合，過濾掉其中高頻部分，使得波形觸發穩定如圖3所示



在某些示波器提供“噪聲抑制”選項，則是通過調節觸發系統中的比較器的滯回電壓來過濾掉信號上的毛刺，在ZDS2000示波器中，可以選擇調節“觸發靈敏度”來改變滯回電壓。

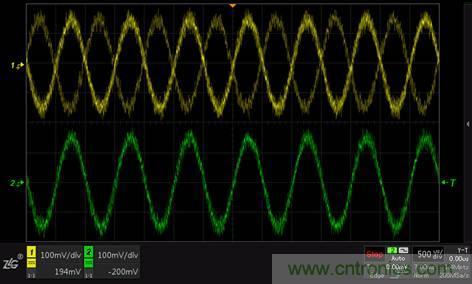

圖3 CH1不開啟高頻抑制觸發不穩，CH2開啟高頻抑制





在觸發設置中，觸發釋抑的功能一般會被人忽略。按照定義，釋抑是定義兩次觸發之間的最少時間間隔。



當示波器觸發一次后，會進入觸發釋抑時間計數，在此時間內觸發功能會被抑制，即使信號滿足觸發條件，系統也不會標記為觸發點。釋抑的設置對偶發性多邊沿的信號捕獲極為好用，使得原來圖像不穩定的波形馬上清晰。若觸發釋抑時間設得不對，示波器將會把不同邊沿的信號作為觸發點重疊在一起，造成波形顯示異常，如圖4所示.釋抑時間的設置具體如圖5所示。

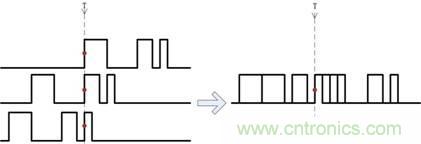

圖4 釋抑時間設置不當造成波形顯示異常



圖5 釋抑時間應該在Tmax與Tmin之間





觸發是目的性很強的操作，也就是說需知道信號異常，才會去設定相應的觸發條件。那如何能快速發現異常，這應該是設置合理觸發的前提。ZDS2024 Plus示波器擁有最大330Kwfms/s的波形刷新率、最大250Mpts存儲容量、全數據區波形參數測量這三大特色功能，可以輕松地在綿綿不斷的數據流中查找出矮脈沖、毛刺、波形畸變等異常情況。而且ZDS2000除了11常規類型的觸發，還支持22種協議觸發與解碼，使得調試不再停留在“數脈沖”的階段，極大地提高工作的效率。
