關于EFT的干擾問題，主要分實際應用及認證測試兩塊。在實際應用中，可能會遇到在大功率電機或電閘進行操作時，會影響到控制電路正常工作，我們需要進行整改，以滿足功能要求。在一些強制認證產品中，需要通過相關測試標準，具體標準因產品種類不同而不同。
圖1 EFT試驗
EFT試驗的主要目的是驗證電氣和電子設備對諸如來自切換瞬態過程（比如切斷感性負載，繼電器觸點的彈跳等）的各種類型瞬變騷擾的抗擾能力。在電路硬件設計上需要考慮EFT的兩個傳輸路徑，即傳導干擾和輻射干擾。由于EFT干擾屬于共模類型干擾，所以有很大一部分干擾會表現為空間輻射干擾。
案例設備故障現象
產品主要功能是控制大功率電機的啟動及停止，同時監測電機的運行狀態。大部分電機都是感性負載，在電機的啟動及停止是就會在供電電網中產生尖峰干擾脈沖，此干擾容易通過供電線及空間輻射干擾到用電設備，一般表現為程序控制異常、設備重啟等現象。
具體現象：當電機啟動時，控制單元會出現重啟，導致整個系統無法正常運行。
首先已排除程序問題，接下來就是確認問題點，將電機部分?jǐn)嚅_單獨運行控制部分，異常現象消失。
失效現象分析及整改
首先已排除程序問題，接下來就是確認問題點，將電機部分?jǐn)嚅_單獨模擬運行控制部分，異常現象消失。初步確定是電機啟動產生的脈沖尖峰干擾所致。接下來主要分析干擾路徑，并進行整改。
經過查看供電電路板，分析總結出以下干擾路徑，具體見下圖：

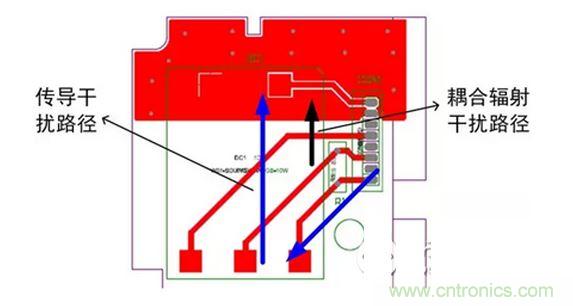

圖2 供電板干擾路徑分析
從上圖可知，解決問題必須從這兩個方面出發，具體如下：
1、耦合輻射干擾路徑整改：此類干擾主要是要控制好干擾源的距離，或隔離開干擾源。
2、傳導干擾路徑的整改：傳導干擾主要是通過電源元器件布線路徑干擾到用電設備的，此部分干擾需要在傳導路徑上進行濾波處理。
根據對原有電源板的分析，具體整改措施如下圖：
圖3 供電板整改示意圖
經過整改已解決EFT的干擾問題，證明分析電路干擾路徑思路正確。另外值得注意的是，除了外圍電路設計，選擇一款EMC性能優越的電源模塊也很重要。目前國內ZLG致遠電子在電源模塊擁有12余年的研發與應用經驗，能為你提供更專業的應用支持。
