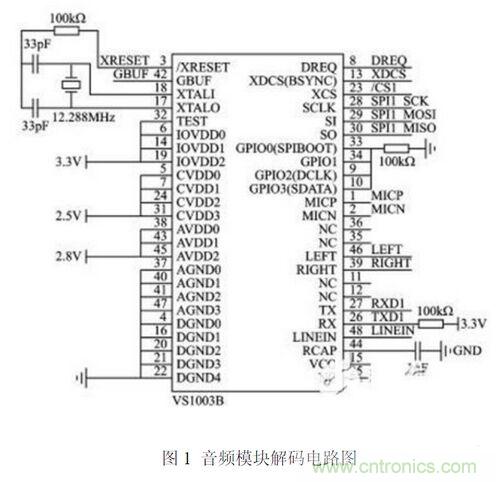

音頻解碼模塊

VS1003B 是一個單片MP3/WMA/MIDI 音頻解碼器和ADPCM 解碼器。它包含一個高性能、自主產權的低功耗的DSP 處理器核VS_DSP4，工作數據存儲器為用戶應用提供5KB 的指令ROM 和0.5KB 的數據RAM。其還具有串行的控制和數據接口、1 個高品質可變采樣率的ADC 和立體聲DAC、4 個常規用途的I/O 口、1 個UART，以及1 個地線緩沖器和耳機放大器。

STM32F103將從SD 卡里讀取的MP3 音頻數據流傳給音頻解碼模塊，音頻解碼模塊將該數據流解析并轉換成模擬信號后再進行輸出。VS1003B 與STM32F103 的數據通信是通過J2 排針上的SPI 總線方式進行的。

WiFi 無線模塊

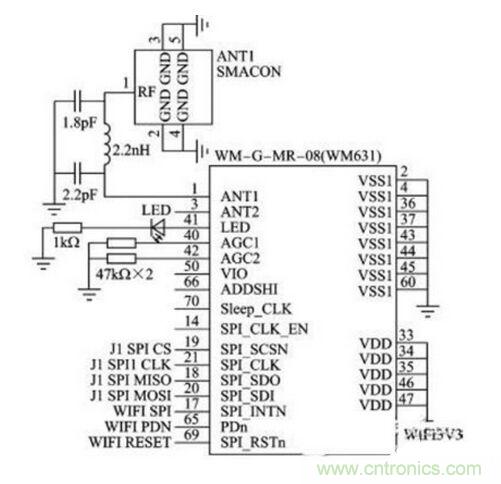

WiFi(Wireless Fidelity，無線保真技術)的最大優點是傳輸速度較高，而且能自動調整帶寬，可以有效地保障網絡的穩定性和可靠性。該設計采用的WM-G-MR- 08 模塊不僅具有WiFi 的功能，而且能提供小尺寸和高數據速率的無線連接，可應用于無線PDA、DSC、媒體適配器、微型打印機、條碼掃描器、VOIP 電話等。數據存儲裝置是該WM-G-MR-08 潛在的應用，在嵌入式上的應用主要集中在移動裝置方面。在設計中，WM-G-MR-08 模塊通過開發板上的J1排針的SPI 引腳與主控芯片通信，ANT1SMACON 為無線網卡，其原理圖如圖2所示。

結果表明，該系統設備簡單方便、成本較低、系統可靠、易于擴展。本設計基于已經發展成熟的WiFi 無線網絡，充分利用WiFi 覆蓋范圍廣、傳輸速度快、抗干擾能力強等優點。Android 具有開源性、封裝性、性價比高等優點，基于Android 系統開發的客戶端軟件移植性強，通用性高。采用手機作為控制終端，便于操作。手機通過無線網絡(WiFi)對音樂播放系統進行控制，可以實現方便、快捷、智能化的要求。

本設計是在ARM7 平臺上構建WiFi，成本優勢明顯。采用當前較新的控制方式—智能手機軟件控制+無線網絡，不僅能充分利用WiFi 的傳輸速度快、覆蓋范圍廣等優勢，而且基于Android 的平臺建設成本低、使用方便。同時，這種方式采用的手機軟件具有通用性，市場應用價值高，易于推廣，能為用戶提供優質、方便快捷的音樂播放服務。
