    動手DIY:無電源收音機制作思路

    發布時間:2015-01-20 責任編輯:sherryyu

    【導讀】話說電子產品如果沒有電源怎么工作呢?無電源收音機就能做到哦!無電源收音機的結構十分簡單,它不需要電源就能接收到三四個電臺的廣播。是不是很心動,那就隨小編來看看怎么DIY吧!

    無電源收音機的結構十分簡單,它不需要電源就能接收到三四個電臺的廣播。把它的電路做成大的示教板,教師用來講授電磁波的接收 , 既直觀又生動;若作為學生課外活動中的實驗與制作,可以激發學生對無線電科學的學習興趣,培養學生實際運用電子技術的技能。

    一、電路簡介

    本收音機電路如圖 1 所示,主要由調諧電路和檢波電路組成,其中 L1 、 C1 及天線組成調諧電路;二極管 VD 起檢波作用, C2 起濾波作用,通過耳機放音。
    電路簡介
    二、工作原理

    調節可變電容器 C1 的電容量,改變調諧電路的頻率,使它跟我們要接收的電臺發出的電磁波的頻率相同。由于電諧振現象,只有此頻率的電磁波才在調諧電路里激起較強的感生電流,這樣,就選出了需要的電臺。

    由于調諧電路接收到的感生電流,是經過調制的高頻振蕩電流,還不能使耳機的振動片振動發聲。 L1 和 L2 繞在同一磁捧上,由于互感作用,在 L2 上產生了高頻交變電壓。二極管 VD 有單向導電性,通過它的是單向脈動電流,這個單向脈動電流中既含有高頻成分,又含有音頻成分。又因為電容器有“通高頻、阻低頻”的作用,高頻成分基本上從電容器 C2 通過,音頻電流則通過耳機,使耳機的振動片隨著信號而振動發聲。
    [page]
    三、制作方法

    1 .元器件的選取和制作

    天線磁棒可選用直徑 l0mm 、長度 80mm 的圓柱型錳鋅鐵氧體磁棒;線圈用 7 股 0.07mm 的多股漆包線繞制, L1 繞 80 圈 ,L2 和 L1 同方向繞 8 圈(也可直接選用廢舊收音機上的磁棒和線圈)。調諧電容器 C1 選用聚苯乙烯薄膜單聯可變電容器,最大電容量為 270pF 。二極管 VD 用 2AP 系列點接觸型鍺二極管。 C2 選用圓片型瓷介電容器,電容量為 0.0lμF 。耳機必須選用 800Ω 的高阻抗耳機。

    2 .安裝

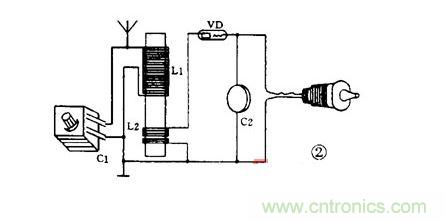

    選用 一塊 6mm×10mm (根據需要可放大 10 倍)的長方形三合板,用圓珠筆在上面按照圖 2 畫上電路圖。首先將磁棒和線圈固定,再將可變電容器 C1 固定;然后按電路圖連接電路,把全部元件焊接好,檢查接線無誤后,用萬能膠將導線按電路粘在三合板上。
    安裝
    四、使用和調試

    使用本機收聽廣播時,首先要將地線接地(在樓上時可將地線接到暖氣管或下水管上),然后旋動可變電容器 C1 ,使其可依次選收到中央臺及本省、本市電臺的廣播。如果接收效果不佳,可作如下調試。

    l .把天線接長。如果有條件可在室外架設天線。

    2 .檢查地線。最好是用銅線作地線,且將其直接埋入大地。

    3 .選取靈敏度高的二極管,若用兩個相同的二極管并聯使用,會明顯提高收聽效果。
