【導讀】紅外發射管可以將電能直接轉換成近紅外光（不可見光），并能輻射出去的發光器件，主要應用于各種光電開關及遙控發射電路中。下面用圖文解說一下有關發射強度與發射角度的問題。
紅外發射管也稱紅外線發射二極管，屬于二極管類。它是可以將電能直接轉換成近紅外光（不可見光），并能輻射出去的發光器件，主要應用于各種光電開關及遙控發射電路中。
紅外發射管使用注意事項：
1. 紅外發射管應保持清潔、完好狀態，尤其是其前端的球面形發射部分既不能存在污染物，更不能受到摩擦損傷，否則，發出的紅外光將產生反射及散射現象，直接影響到紅外光的輻射，可能會降低遙控的靈敏度和遙控距離，也有可能完全失效。
2. 紅外發射管在工作過程中其各項參數均不得超過極限值，因此在代換選型時應當注意原裝管子的型號和參數，不可隨意更換。另外，也不可任意變更紅外發射管的限流電阻。極限參數包括以下幾個方面，都是值得我們注意的：允許功耗Pm，最大瞬間電流IFP，最大正向電流IFM，最大反向電壓VRm，工作溫度topm。
3. 紅外發射管封裝材料的硬度較低，耐高溫性能不是很好，為避免損壞，焊點應當遠離引腳的根部，焊接溫度也不能太高，焊接時間不宜過長，最好用金屬鑷子夾住引腳的根部，以幫助散熱。另外引腳彎折定型應當在焊接之前完成，焊接期間管體與引腳均不得受力。
下面用圖文解說一下有關發射強度與發射角度的問題：

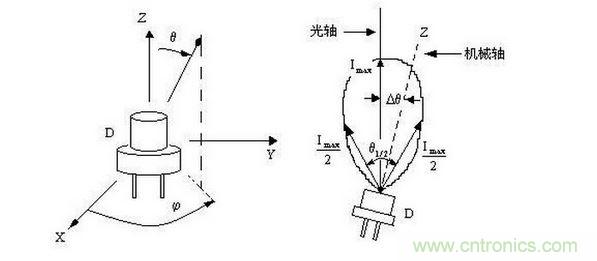

1. 發射角度θ1/2：在發光（或輻射）強度分布圖形中，發光（或輻射）強度大于最大強度一半構成的角度。其中需要了解以下幾點：晶片相同的兩顆發射管， 2θ1/2愈大則Iv愈?。恢Ъ懿迦肽z體越深表示角度就越大；影響發射管角度的還有支架碗杯大小深淺、模條的R角大小及晶片的大小高低等。
2. 發射強度：紅外發射管的發射強度用mW/sr表示。一般來說，其紅外輻射強度與正向工作電流成正比，但在接近正向電流的最大額定值時，器件的溫度因電流的熱耗而上升，使光發射功率下降。紅外發射管電流過小，將影響其輻射功率的發揮，但工作電流過大將影響其壽命，甚至使紅外發射管燒毀。發射強度與溫度也有一定的關系：在溫度上升的情況，發射強度同樣也會有所下降的。
