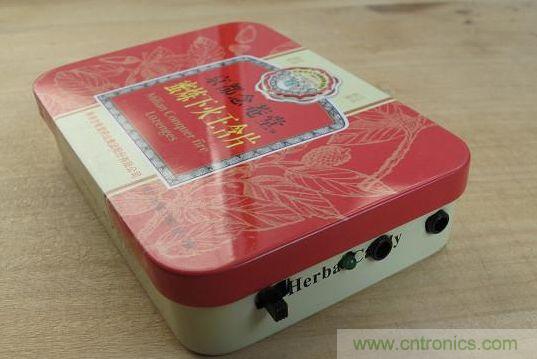

作為一名從小就喜歡音樂的愛樂人士，我身邊的音樂播放設備越來越多，體積越來越小，音樂素材的更新也越來越快。我欣賞音樂的方式也不再局限于傳統的CD音源、功放、音箱、線材、聽音室這幾大件了。高保真耳機這種靈巧輕便的播放設備逐漸成為我欣賞音樂的首選。為了讓高保真耳機發揮最優效果，需要一臺性能優良的耳機放大器(以下簡稱耳放)來和它搭配。這里我給大家介紹一個便攜耳放，它結構簡單，容易上手制作成功，經過實際聽音測試，可以很好的與常見的高保真耳機和MP3，MP4等小型音源搭配，發揮出不俗的性能。

關于高保真耳機放大器的制作文章，大家可能看的已經很多了。它們大都設計講究，制作復雜，有的甚至是針對某一品牌或者特定型號的耳機來教音，這往往使得一些從音箱燒過渡到耳機燒的朋友對耳放的制作沒什么把握。通過對這臺便攜耳放的制作，可以讓你對耳機放大器的制作有一定了解，建立起自己的一套耳機音樂欣賞系統，為以后制作更高品質的耳機放大器做準備。

先來分析一下耳機放大器的工作特點：

1，功率，耳機不同于音箱，市面上常見的高保真耳機，只需要十毫瓦的功率就可以驅動到完美狀態。但是耳放依然是一種功率放大器，不要把它和前級這樣的電壓放大器混淆了。

2，頻響，發燒耳機的頻響都很寬，這就要求我們制作的耳機放大器亦應當有足夠?qū)掝l響，否則就會造成系統瓶頸。

3，信噪比，因?yàn)槎鷻C(jī)是貼耳聆聽的器材，一點點底噪都會影響欣賞音樂的心情。耳機放大器對信噪比要求比功放要高。

4，阻尼，一般來說，耳機放大器的阻尼應該做成比功率放大器大一些，這樣可以有效的改善一些低品質耳機聲音渾濁的問題。

5，接口匹配，便攜音源大都沒有單獨的線路輸出接口，我們只能使用它的耳機輸出接口，這是一個不得已的折中方案。也可以改造便攜音源，引出它的線路輸出來，但是便攜音源內部空間都很小，改造難度大。

6，便攜音源的素材大都不是高品質的，以MP3，APE這些經過壓縮的格式為主，這是一個不爭的事實。用便攜音源聽音，器材的便攜性和音樂素材的便捷性是優先考慮的，發燒則退為其次。
[page]
下面步入正題，說說我這臺便攜式耳機放大器設計思路和制作方法。

為了方便初學者，我把這個制作中需要的工具和零件列在下表：

DIY工具

20W內熱式電烙鐵

含松香焊錫

海綿

偏口鉗子

鑷子

錐子

什錦銼

剪刀

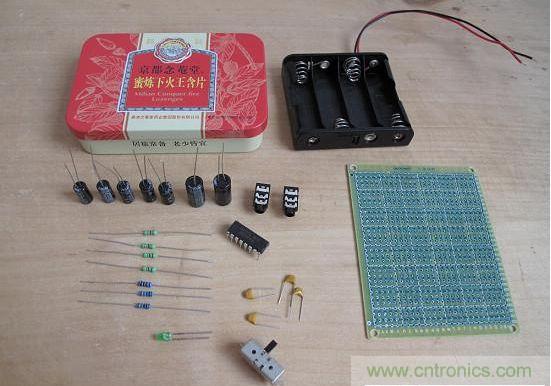

零件

規格    數量

TEA2025雙通道音頻功放                             1

2200uf小體積電解                                        2

100uf 小體積電解                                         5

470uf 小體積電解                                         2

100k電阻                                                      2

10k電阻                                                        2

3mmLED                                                      1

3.3k電阻                                                       1

470歐姆電阻                                                2

0.22uf無極電容                                            4

3.5mm立體聲插座                                        2

微型電源開關                                               1

4節AA電池倉                                                1

鐵盒                                                             1

洞洞板                                                          1

導線                                                        若干

雙面膠                                                    若干

基于上面幾點分析。我選用TEA2025作為這臺便攜耳放的核心元件，TEA2025是一片設計成熟的雙聲道功率放大集成電路，該電路具有聲道分離度高、電源接通時沖擊噪聲小、外接元件少等特點。與網上流行的用運算放大器(OPAMP)制作的RA-1、CHA47、CMOY等便攜耳放相比，它不需要考慮雙電源和虛地的問題;因?yàn)閮?nèi)置了軟啟動電路，也不用擔心開關機瞬間的沖擊噪音。這個便攜耳放的造價在三十元左右。
[page]

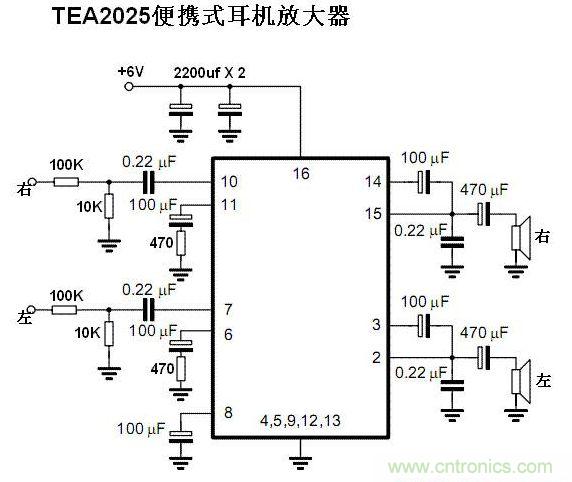

便攜式耳機放大器的線路圖如下：

下面就是制作了，相信讀者都已經具備了一定的焊接經驗了。我著重說說在裝配這個耳放需要注意的一些問題：

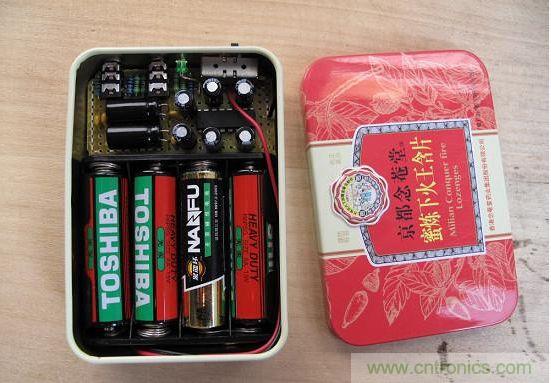

1，機芯裝在鐵盒里，零件之間的位置比較緊湊。需要仔細規劃一下輸入、輸出、開關和指示燈的位置;既要方便線路板上這些器件的布線，又要方便以后的使用。盒子的尺寸要選好，夠容納下電池倉和機芯。

2，鐵盒上的開孔，可以先用錐子扎一個小孔，再用什錦銼以旋轉的方式逐漸擴大到合適的直徑。這個步驟切忌心急，否則很容易劃傷鐵盒。

3，TEA2025使用手冊上推薦的線路，是作為小型功率放大器的應用，電壓增益高達52分貝，不適合直接做耳放。我在它的第6，第11腳對地串入了470歐姆的電阻以降低增益。

4，通過借鑒鐵三角HA-20商品耳放和網上其他愛好者制作TEA2025耳放的經驗。電源濾波電容的容量是本機制作成功的關鍵，要確保容量足夠，否則底噪會很高。我使用一對小體積2200uf電解電容并聯，總?cè)萘?400uf。

5，為了簡化線路，減小體積，線路中沒有設置音量電位器，讀者可以根據需要自行添加。
