    智能天線是怎樣煉成的?

    發布時間:2012-10-29 責任編輯:easonxu

    【導讀】陣列天線由多個天線形成陣列,在工作時,通過不同天線的組合工作,形成不同的天線波瓣,實現多種方向、角度、增益都不相同的“虛擬天線”,以適應不同工作環境,不同用戶的位置,以及避免不必要的干擾。

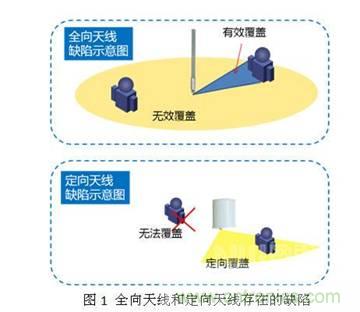

    如圖1所示,全向天線雖然能夠將圖中兩個用戶都覆蓋到,但由于每個時刻,中心的AP只能和一個用戶交互報文,此時只有藍色部分形成了有效覆蓋,其他絕大部分信號傳播都造成了能量浪費,屬于無效的覆蓋,如果能將此部分浪費的能量集中到有效覆蓋區域,勢必會獲得更高的信號強度以及傳輸帶寬;而對于定向天線而言,由于能量的集中,覆蓋區域內的信號強度會比較高,但是由于信號覆蓋角度較小,很多需要覆蓋的范圍沒有信號可以到達。如果在右側用戶空閑時,可以將信號轉移至左側用戶,勢必可以提高覆蓋的有效性,以及大幅提高用戶的接入能力。

    全向天線


    可見,如果天線更“智能”一點,當AP與某一用戶通信時,天線就自動調節成定向天線,把“能量束”直接瞄準該用戶,一方面該用戶獲得的信號強度會比較高,另一方面不該被“打擾”的用戶也不會被干擾,這樣的結果顯然是最為完美的。智能天線由此而產生。

    那么從技術的角度看,如何能讓智能天線隨時根據需要,想覆蓋哪里就覆蓋哪里呢?現在一般有兩種技術方式:一種是波束切換天線,另一種是自適應陣列天線。

    波束切換天線

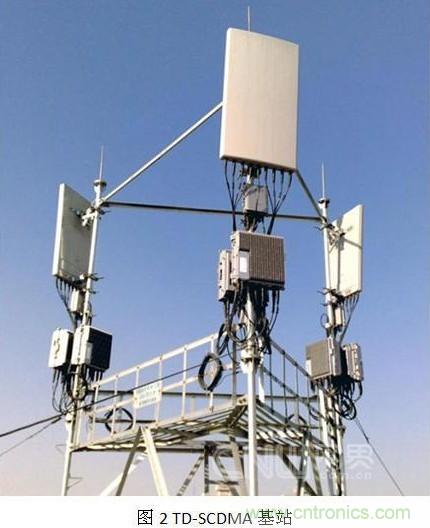

    波束切換方式的天線,一般由多個窄波束天線夠成,每個窄波束天線由于角度小,所以通常增益很大,覆蓋距離較遠。一般在工作時,對于一個用戶,眾多天線中,只有一個窄波束天線是出于工作狀態的。當用戶更換,或用戶位置轉移時,智能天線系統會根據情況更換窄波束天線的工作狀態,即停掉之前的窄波束天線,然后讓另一個角度正確的窄波束天線繼續工作。由于窄波束定向天線通常個頭較大,所以一般這類智能天線都在室外場景使用,比如TD系統的一些基站就采用這種智能天線裝置,如圖2所示。

    基站


    波束切換式天線,一般形成的天線角度個數,與其窄波束天線個數相當。所以由于硬件設計限制,這種天線不可能有很多或很細致的天線角度可供選擇。從天線尺寸角度看,這種天線也只能在室外環境,即對空間沒有多少要求的環境中使用。自適應陣列天線。

    陣列天線由多個天線形成陣列,在工作時,通過不同天線的組合工作,形成不同的天線波瓣,實現多種方向、角度、增益都不相同的“虛擬天線”,以適應不同工作環境,不同用戶的位置,以及避免不必要的干擾。自適應陣列天線在工作時通過對工作環境的判斷,以及用戶位置的感知,經過內部芯片處理,能夠迅速計算出最佳的天線組合方式,達到想覆蓋哪里,就覆蓋哪里的目的。無線接入設備可通過不同天線的組合,形成最多4096種不同的波瓣模式,可以輕松的適應各種室內環境,增加覆蓋范圍,達到穩定網絡質量之目的。
