【導讀】LED驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等。而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。
一、前言
LED驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等。而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。
二、產品應用及優勢
目前市場主流LED驅動電源分為隔離式和非隔離式兩個大類：
隔離式電源的輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻狀態，不形成電流回路。通過變壓器來將輸入和輸出之間通過變壓器來將前級與后級達到隔離的狀態，將能量經過“電-磁-電”的轉換，且不與大地連接，極大提高了安全性。
非隔離電源是用220V直接輸入到電子電路，輸入和輸出之間有直接的電流回路，通過電子元件降壓輸出。輸入輸出是通過電子元器件直接連接的，是共地的。所以稱非隔離電源，從表面上看就是有無變壓器的區別。
產品特點：
新型的橫向變摻雜技術；
專有的功率MOS結構；
高溫特性優良；
對標國內四大MOS品牌系列產品；
器件參數一致性較好。
三、典型應用拓?fù)鋱D

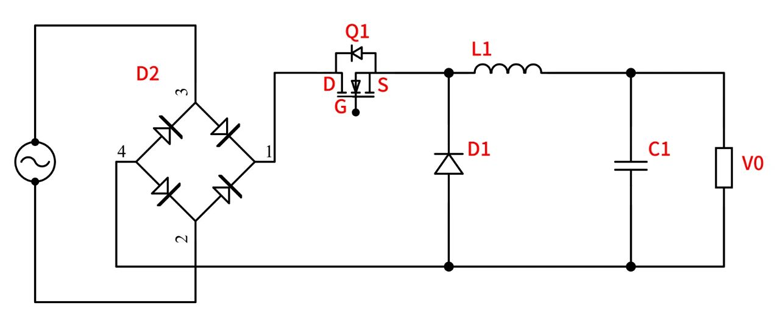

BUCK電路應用拓樸圖
反激應用拓樸圖
四、產品選型

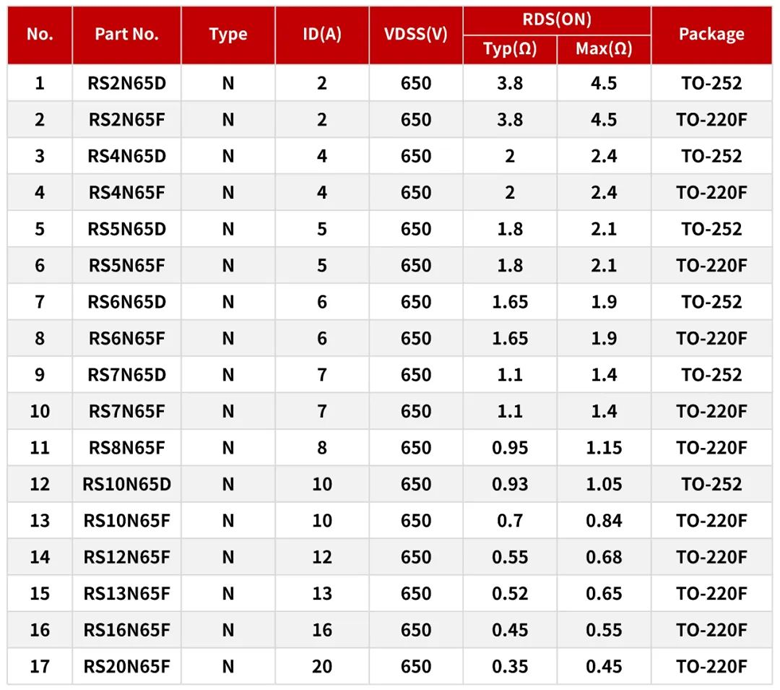

瑞森半導體在LED驅動方案上，推薦使用平面高壓MOS系列，憑借可靠性高、參數一致性好，內阻低等特點，助力LED驅動事業蓬勃發展。推薦如下產品選型表：
