【導讀】太陽能發電正迅速成為解決電力難題的一個重要方案。大多數人都知道，過去10年來太陽能發電成本驚人地下降了82%。在太陽能選址（太陽能的位置）和共同土地使用（該地點的其他用途）方面的許多創新在增加太陽能發電的經濟性。最明顯的位置是在建筑物的頂部。許多擁有大面積平屋頂的零售商和倉庫都增加了太陽能電池板，作為一個經濟決策。

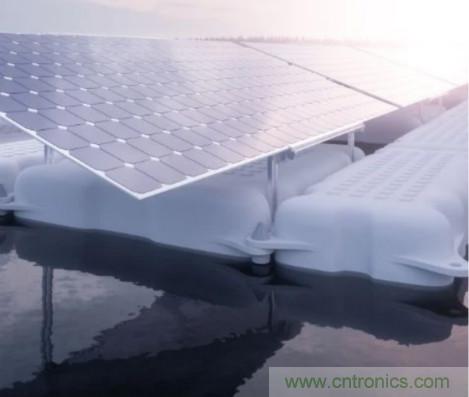

共同使用概念的一個轉折是浮動太陽能電池板的想法。在這種設計中，太陽能電池板被放置在水體上，這樣它就不會占用寶貴的土地，而水可使電池板保持冷卻，從而提高太陽能轉換效率。有些人甚至建議將電池板漂浮在抽水蓄能水庫上，由電池板提供能量儲存在那里。
另一個例子被稱為 "農業光伏"，這想法是安裝電池板以最大化空間并允許下面的土地用于耕種。太陽能電池板安裝得足夠高，以便設備可以在下面并有足夠的空間，讓植物獲得充足的光線。植物實際上受益于部分陰影，土壤保留了更多的水分，從而節省了水。此外，由于下方的濕度增加，電池板運行起來更冷卻，當然，還能從太陽產生清潔能源。
無論太陽能發電站在哪里，都需要一個電力電子轉換器將其與電網連接。該轉換器包括一個可選的升壓級和一個逆變器，用于將直流電轉換為與電網同步的交流電。這轉換效率直接影響到項目的經濟性。碳化硅(SiC)是下一代功率開關技術，可提高并網效率，縮小冷卻系統，并降低整個系統成本。

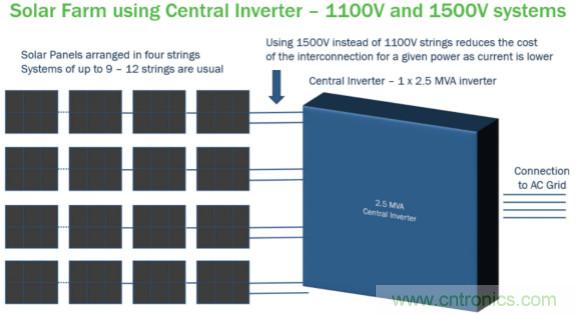

太陽能電源轉換器的一個重要趨勢是將進入逆變器的電壓提高到1500 V。這將減少相同功率所需的電流，從而減小承載電流所需的電纜尺寸。

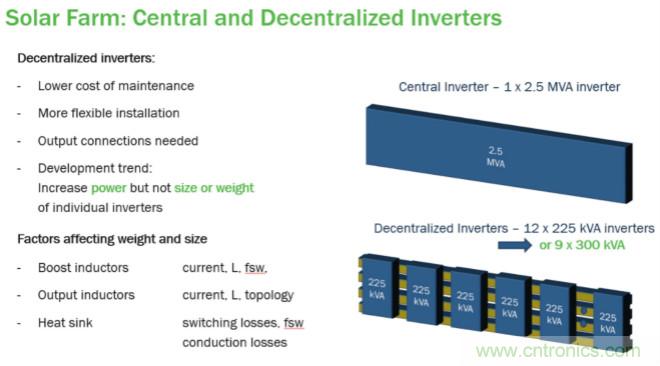

另一個趨勢是從大型集中式逆變器轉向更易于維護的小型分散式逆變器。這種拓撲結構也更加強固，因為一個逆變器發生故障不會關閉整個服務器場。對于標準化的分散式逆變器，設計人員嘗試在固定的重量和尺寸規格范圍內最大化功率。
SiC有助于提供更高能效，支持這兩個趨勢。與傳統的硅IGBT相比，SiC器件對更高的電壓最為有用。更高電壓的器件可簡化拓撲結構，從而無需多電平轉換器。
SiC逆變器方案的損耗比IGBT方案低。SiC MOSFET的開關速度也更快，這可縮小無源器件特別是電感的尺寸。這兩個因素增加了功率密度，從而允許在同樣尺寸和重量的設備中獲得更高的功率。
安森美半導體具備用于太陽能轉換器的全系列SiC器件。
• 分立MOSFET和二極管采用各種封裝，提供靈活性
• 集成SiC續流二極管的混合IGBT，實現成本優化
• SiC混合模塊和全SiC模塊，實現緊湊的設計

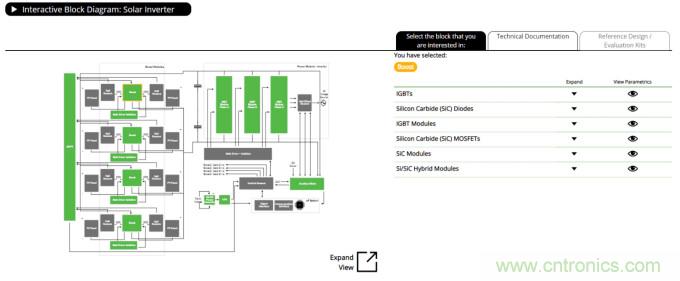

我們還提供交互式框圖，以支持您的太陽能逆變器設計需求。
