【導讀】如果您最近在TI 網站上購買過低功耗 AC/DC 控制器，您可能已經注意到了 UCC28910。這款小部件可大有來頭！它是進軍高電壓集成 FET 市場的第一款產品，就像我們很多最新反激式控制器一樣，它也具有一次側穩壓 (PSR) 優勢。通過將控制器與集成型 FET 和 PSR 相結合，您可顯著簡化 AC/DC 轉換器設計。在您試圖設計包括電源在內的任何產品時，使其保持簡單通常會帶來最佳效果。降低復雜性總能提高可靠性，縮小尺寸并降低成本。

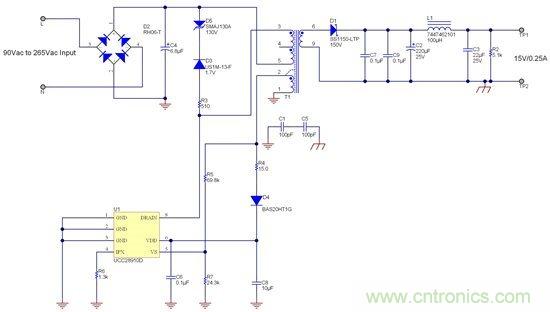

通過圖 1 可以看出使用 UCC28910 的設計有多簡單。這是 PMP9171 的原理圖，其可通用 AC 輸入在 250mA 下生成 15V 的隔離電源。首先，將 FET 放入控制器封裝內部，可顯著簡化原理圖的一次側。這樣做的另一個優勢在于：可通過變壓器從 FET 及其與輸入電壓的連接獲得啟動電源。其次，PSR 可消除光電耦合器、TL431 以及幾款用于補償?shù)碾娮杵骱碗娙萜鳎驗?PSR 可在調節輸出電壓的同時，監控電源變壓器偏壓繞組上的電壓。
圖 1. PMP9171 參考設計是 UCC28910 如何提供具有最少外部組件的簡單解決方案的良好實例。
圖 2 是 PMP9171 電路板的圖片，展示了實現小型化設計的簡便性。少了外部 FET、光電耦合器以及 TL431，可節省大量的電路板空間，實現更簡單的布局。
圖 2. PMP9171 的裝配圖片
當然，有時候仍然需要使用具有外部 FET 的控制器。如果采用帶外部 FET 的控制器，就能高度靈活地根據設計需要選擇最適合的 FET。您得選擇電壓額定值和電阻。采用集成型解決方案，您的選擇就會很有限。如果您想通過您的設計實現最高性能（例如非常高的效率），那就需要使用帶外部 FET 的控制器。但如果您希望為您的低功耗 AC/DC 電源實現小尺寸與低成本，您可以考慮使用 UCC28910 來簡化設計。我們?cè)?PowerLab 中已經提供了幾種 UCC28910 設計，未來還將提供更多。以下是一些現有設計的樣片……
● PMP8583 — 通用輸入至 500mA 下 12.2V 的非隔離式準諧振反激：
● PMP9053 — 通用 3 相位 AC 輸入支持 3.3V/0.5A 輸出（功能隔離）：
● PMP9171 — 支持通用 AC 輸入和 15V/0.25A 輸出的一次側穩壓反激：
● PMP9045 — 85VAC-265VAC 輸入、5V/7.5W 低成本、小尺寸反激
