【導讀】本系列博客分為三部分，第一部分談了“診斷分流電阻連接誤差”，本文是第二部分，以實現精確的分流電阻連接為主題。我們今天將談?wù)劮至麟娮柙O(shè)計架構和分流電阻廠商關于連接到其分流電阻的典型建議準則。有很多連接方式是錯誤的，唯有遵循分流電阻廠商的建議準則才不會出錯。

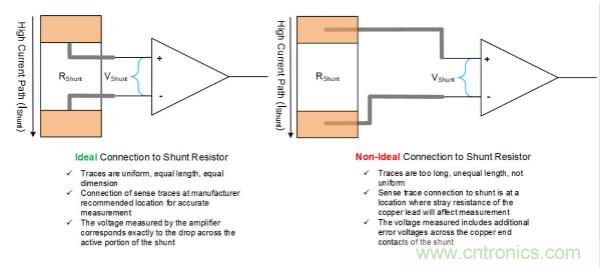

在下面的圖1中，看看左邊標有“理想(Ideal)”的分流電阻連接。理想的連接使用長度和尺寸都一致和相同的走線；這些走線連接到分流器制造商通常建議的分流處，最后由放大器測量或檢測的電壓正好對應于分流的有源部分的壓降。現在，花點時間比較圖中所示的理想連接與“非理想(non-ideal)”連接。
圖1：理想的 vs 非理想的分流電阻連接
分流電阻設計

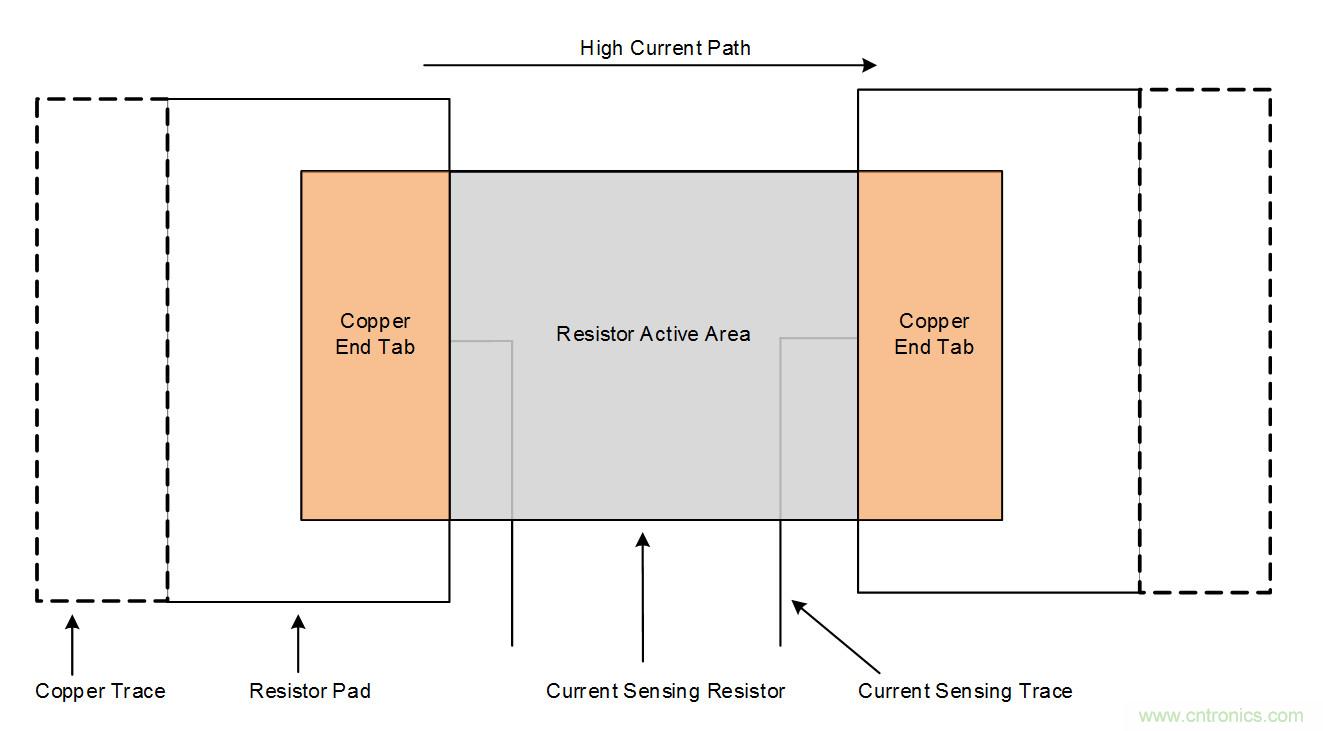

為獲得最大的能效，有必要了解分流器的結構。被焊入的分流器的端子通常是銅材料，與分流器本體是不同的材料，例如錳銅；分流器制造商正把這中間部分材料調節到一個確切的值。目的是準確地獲得電阻材料本身的壓降，并且在連接末端處沒有壓降。圖2顯示了制造商通常建議的雙端子分流電阻的連接點。檢測線連接在任意一邊的中間，就在分流電阻材料與銅引線接口的平面上。
圖2：制造商通常建議的雙端子分流電阻的連接點

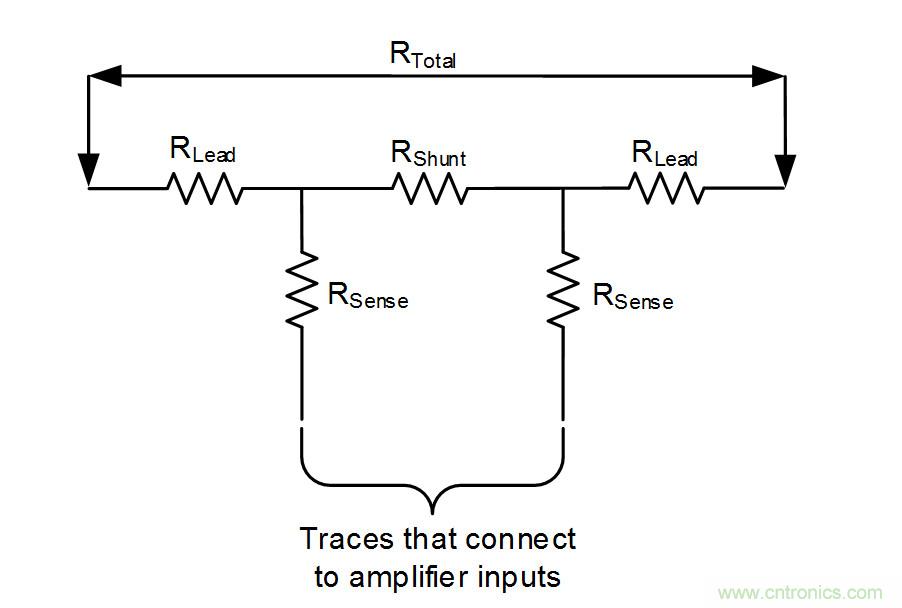

如果它們與圖2中突出顯示的不同，應始終遵循分流器制造商關于連接到分流電阻的建議。注意圖3畫出了雜散引線電阻和雜散檢測走線電阻- 一個不適當?shù)倪B接將對測量增加這些不必要的雜散電阻和增加誤差。
圖3：連接到雙端子分流電阻的雜散電阻(RLead和RSense)

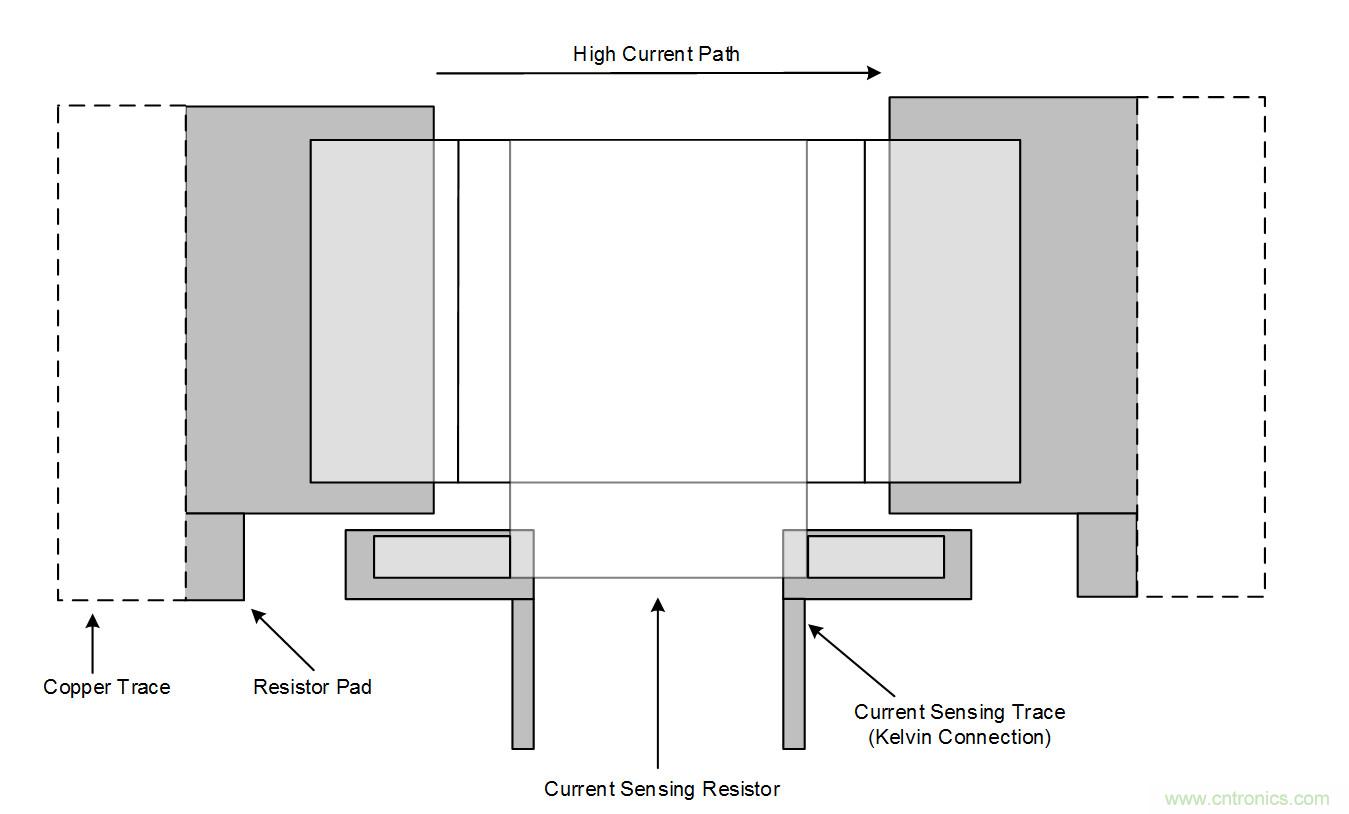

圖4中所示的四端子分流電阻提供了一種更明顯的方法來連接開爾文(Kelvin)檢測線到分流器，同時保持了較高的準確度。但需要注意的是，四端子分流電阻器在成本方面沒有優勢.
圖4：制造商通常建議的四端子分流電阻的連接點
實現精確的分流電阻連接并不難，但這需要了解分流器制造商的連接指南和適當?shù)腜CB設計，以作出正確的連接。
請繼續關注第三部分，也是本博客系列的最后一部分，我們將以“好的分流電阻連接對比不良的分流電阻連接”為主題，綜合在第一部分和第二部分中所談的，看看設計合理的PCB，并比較連接良好的PCB和連接不良的PCB的測量數據。
