    解析開關電源易損元件以及故障

    發布時間:2018-09-13 責任編輯:lina

    【導讀】現在電子電路中,有很多故障是由開關電源故障引起的,而開關電源的常見故障中,又有大部分是由一些易損件損壞而引起。

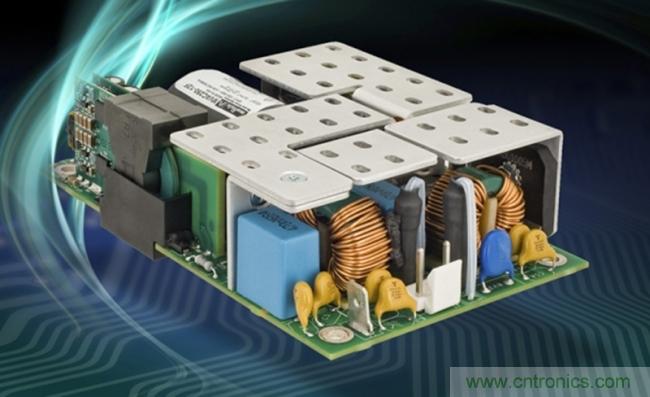

    解析開關電源易損元件以及故障

    現在電子電路中,有很多故障是由開關電源故障引起的,而開關電源的常見故障中,又有大部分是由一些易損件損壞而引起。

    比如說,在開關電源中的開關管,經常性損壞,但是開關變壓器,損壞的幾率卻又極小!幾乎可以忽略不計。

    所以以下,我總結了開關電源中一些比較容易損壞的元件,以及損壞后會出現什么故障現象,分享給大家 。

    1.保險管

    燒保險大多數是后級電路大電流引起,也就是說后面的電路有短路情況,比如說開關管,限流電阻,橋堆燒壞短路,芯片損壞,大濾波電容損壞等等都會引起燒斷保險,故障現象為通電無反應。(溫馨提示:如果換了保險管后,不要貿然通電測試,一定要找出故障或采取一定措施后才通電)

    2,濾波電容損壞(300V的大電容)

    濾波電容漏電或容量降低,會造成死機或開機無反應,濾波電容損壞一般從外觀上可以看到電容鼓包。(當然也有不鼓包的)

    3.輸出濾波電容:

    故障現象和濾波電容壞差不多。

    4.開關管

    第一點講過,開關告損壞后一般會燒保險,限流電阻也會跟隨著損壞,有些時候連PWM芯片也跟著燒壞(不過這種現象不多)。

    既然保險管都燒了,故障現象肯定是通電無反應。

    5,穩壓二極管。

    在二極管所承受反向電壓大于其標稱穩壓值的情況下,穩壓管會反向擊穿,但是這種擊穿是可以恢復的,即在電壓值降低以后,穩壓管會脫離擊穿狀態,相當于開路。 如果是短路,那么穩壓管已經損壞了,電流超過穩壓管承受電流造成,為熱擊穿,不可恢復的。

    6.光藕與TL431

    這兩個元件損壞一般會造成輸出電壓不穩定或無電壓輸出,如何檢測,在我前面的文章中有專門介紹過(取樣電阻損壞同樣會造成同類問題)。

    7.啟動電阻:

    啟動電阻是接在300V電源與開關管基極之間,啟動電阻損壞會造成有300V,但是無電壓輸出,而整機無反應。

    8.限流電阻:

    顧名思義,該電阻損壞過流保護電路工作,和啟動電阻一樣300V無輸出電壓。

    9.PWM控制芯片:

    PWM損壞會造成有300V,但是無輸出電壓 還會重復燒開關管和保險,檢測時可以打對地阻值來判斷其好壞,正常對地阻值除了其對地腳外,其他引腳都有幾百歐姆。
