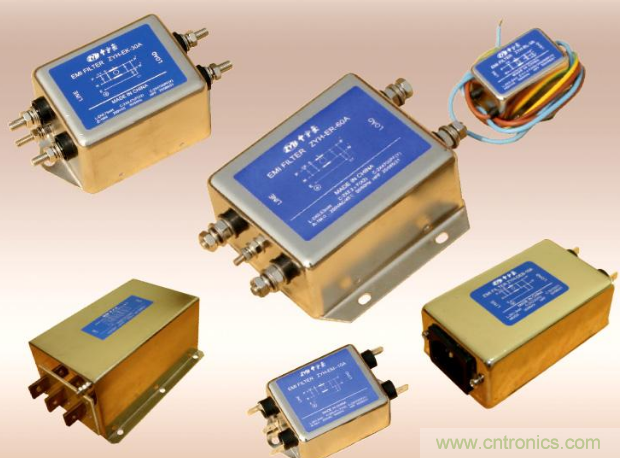

EMI濾波器是一種由電感和電容組成的低通濾波器，它能讓低頻的有用信號順利通過，而對高頻干擾有抑制作用。EMI濾波器的作用，主要體現在以下兩個方面：1、抑制交流電網中的高頻干擾對設備的影響；2、抑制設備（尤其是高頻開關電源）對交流電網的干擾。EMI電源濾波器是電子設備設計工程師控制傳導電磁干擾和輻射電磁干擾的首選工具。





1、EMI電源濾波器金屬殼與機箱殼必須保證良好面接觸，并將接地線接好；

2、EMI電源濾波器輸入線、輸出線必須拉開距離，切忌并行，以免降低濾波器效能；

3、EMI電源濾波器連接線以選用雙絞線為佳，它可有效消除部分高頻干擾信號。



一般地，對于EMI電源濾波器我們只關心它的常規性能及頻域抑制性能。而對于EMI信號線濾波器，由于傳輸線本身就會產生一定的電磁干擾，所以測試信號必然會產生一定的衰減。這時，我們就要對其進行時域傳輸性能上的測試。因為由于電感分布電容以及電路分布參數的影響，其高頻段的幅頻特性不是一條直線，必須通過測試，不斷調整元器件參數及濾波器結構，以獲得滿意的差模、共模插入損耗特性曲線。將EMI濾波器安裝在整流模塊外部，測試在額定負載(滿載)及半載條件下的傳導干擾。這樣做的目的是在優化EMI濾波器的各元器件參數時不受接地、機內輻射等條件的影響，容易排除其它因素，得到最優EMI濾波器。



對于通過同一濾波插針，方波的頻率越高，其諧波信號被濾波插針衰減的將會越大，則方波的波形上升及下降時間將會越長。同樣，對于同樣的頻率波形，通過濾波插針，其濾波容值越大，方波上升時間趨緩的程度越大。

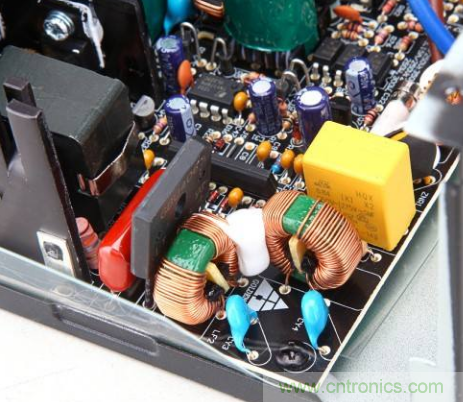

電源濾波器一般都設計為只由電阻、電容及電感組成的被動濾波器，沒有像晶體管之類的主動元件。電源濾波器的上方接電源，電源端有一個共模電感，也就是電源的二條線依同一個方向繞在鐵心上，電源線上若有共模訊號，其在共模電感產生的磁場會相加，因此有較大的阻抗，而差模訊號在共模電感產生的磁場會互相抵消，因此可以流過共模電感。電源流過的電流主要是差模的，但上面也可能會噪聲以差模的形式出現，若要抑制差模噪聲，需要另外使用差模電感，或是各相有個別的電感器。
