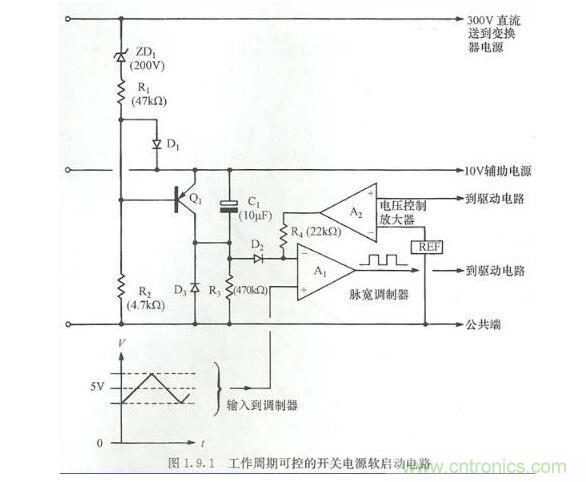

圖1.9.1 工作周期可控的開關電源軟啟動電路     此電路不僅提供接通延時和軟啟動，而且提供了低壓禁止作用，防止變壓器在供電電壓完全建立前啟動。     這一基本原理可能有很多的變化。圖1.9.2所示為一個應用于圖1.8.2中晶體管啟動電路的軟啟動系統。此例中，直到輔助電容C3已充電和Q1關斷時，ZD2的輸入才變高，軟啟動才開始。因此，在本電路中，在軟啟動能夠開始之前 開關電源電壓和輔助電源電壓必須能夠正確地建立起來。這將保證變換器在正確的控制狀況下啟動。
