【導讀】“測量電源模塊的輸出電壓，原本是輸出5V的模塊，怎么只有4.8V了？難道是輸出電壓變低，模塊壞了？”不是這樣的，不一定是模塊損壞了，也有可能是應用不合理。讓我們來找一找電源模塊輸出電壓變低的原因。
電路輸入電壓過低，會使得電路不正常。長時間工作在低輸入電壓情況下，電路的壽命也會有極大的影響。想要在設計電路時避開這個問題，需要了解導致電源模塊輸出電壓變低的原因。
電源模塊輸出電壓低的原因有很多，常見原因有以下幾種。
1.輸出線過長或過細
E2405UHBD-30W電源模塊特性：
輸入電壓范圍9V~36V；
輸出電壓5V；
輸出電流6A。

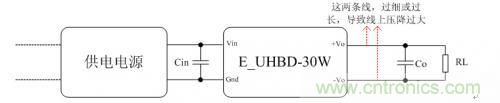

根據數據手冊要求連接E2405UHBD-30W電源模塊外圍電路，負載使用電子負載儀加滿載，供電電源使用可編程直流電源。模塊上電，電子負載儀上顯示的電壓值不是5.0V，而是4.7V，然而在測量電源模塊輸出引腳兩端的電壓值是5.0V。什么原因呢？E2405UHBD-30W模塊滿載時，輸出電流有6A，而模塊引腳到負載儀端口之間的連接線太長了，使得連接線的阻抗值大。如果阻抗為0.05歐姆，那么連接線上的電壓差為0.05Ω*6A=0.3V，這個就是模塊輸出引腳到負載儀端口的壓差。
2.輸入防反接二極管壓降過大
ZY1205FKES-3W電源模塊特性：
輸入電壓12V，±10%的波動范圍；
輸出電壓5V，輸出非穩壓
輸出電流600mA。
適用于輸入電壓波形范圍小于10%且對電壓精度要求不高的場合。
AC-DC電源模塊輸出電壓為12V，最大輸出電壓精度為±3%，那么輸出電壓范圍是11.64V~12.36V。而二極管D1使用1N4148，正向?qū)▔航禐?.7V，那么ZY1205FKES-3W模塊實際輸入電壓的范圍只有為10.94V~11.66V，這個電壓范圍還是在ZY1205FKES-3W模塊的輸入電壓范圍內，模塊可以正常工作，只是輸出電壓會較低。
以前有客戶也是上面的這種情況，當時實測ZY1205FKES-3W輸出電壓是4.65V，客戶想要輸出電壓高一點，我們給了兩點建議：
（1）客戶換一個正向?qū)▔航敌〉姆婪唇佣O管；
（2）適當?shù)膶C-DC電源模塊的輸出電壓調高一點。
（3）如果對電壓精度要求高的場合，建議將ZY1205FKES-3W換成ZY1205WRBCS-3W寬電壓輸入穩壓輸出的模塊。
3.輸出過載
下面以E0505FKS-1W產品為例，輸出過載的情況。
E0505FKS-1W電源模塊特性：
輸入電壓5V，±10%的波動范圍；
輸出電壓5V，輸出非穩壓；
輸出電流200mA，可持續短路保護。
E0505FKS-1W模塊在200mA負載電流時，輸出電壓為4.82V，當負載電流增大到300mA時，輸出電壓只有4.5V了。300mA負載電流使得E0505FKS-1W模塊工作在過載狀態，長時間過載會影響模塊的壽命。對于這種情況，我們只能換輸出功率更大一些的電源模塊，例如E0505FKS-2W。
上面三種不同特性的電源模塊簡單說明了三種電源模塊輸出電壓低的原因，但是在實際應用中，導致模塊輸出電壓低的原因有很多。遇到這種情況，先檢查模塊輸入輸出引腳兩端的電壓值，如果輸入輸出電壓正常，再檢查負載電流大小。
