    揭秘穩壓三極管運行的奧秘

    發布時間:2015-10-20 責任編輯:echolady

    【導讀】穩壓三極管能夠延伸出很多的電路,而三極管串聯穩壓電路知識穩壓三極管電路中的一種。本文就帶你一起揭秘三極管穩壓電路的運行原理和其中的奧秘。

    揭秘穩壓三極管運行的奧秘

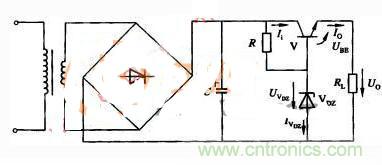

    圖1串聯型三極管穩壓電路

    用三極管V代替圖1中的限流電阻R,就得到圖1所示的串聯型三極管穩壓電路。

    在基極電路中,VDZ與R組成參數穩壓器。

    工作原理

    ①圖1連接電路,檢查無誤后,接通電路。

    ②保持輸入電壓Ui不變,改變RL,觀察U0。

    ③保持負載RL不變,改變UL,觀察U0。

    結論:輸出電壓U0基本保持不變。

    該電路穩壓過程如下:

    (1)當輸入電壓不變,而負載電壓變化時,其穩壓過程如下:

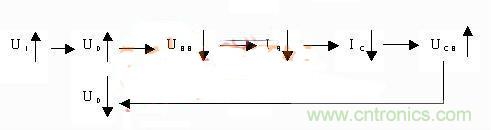

    揭秘穩壓三極管運行的奧秘
    圖2

    (2)當負載不變,輸入電壓U增加時,其穩壓過程如下:

    (3)當UI增加時,輸出電壓U0有升高趨勢,由于三極管T基極電位被穩壓管DZ固定,故U0的增加將使三極管發射結上正向偏置電壓降低,基極電流減小,從而使三極管的集射極間的電阻增大,UCE增加,于是,抵消了U0的增加,使U0基本保持不變。

    需要注意的是,雖然對于輸出電壓來說電路具有一定的穩壓作用,但此電路控制靈敏度不高,穩壓性能不理想。

    本篇文章對穩壓三極管串聯電路進行了較為全面的講解,將這種電路的特點非常詳細的展現在讀者面前,非常適合初學者作為知識儲備來進行閱讀。
