【導讀】在電路設計中，TL431可以說是最為常見的芯片之一，很多新手都不知道上拉電阻在TL431上并聯RC到底有什么用意？小編就針對這個問題，給大家講解一下在TL431電路設計中，上拉電阻并聯RC到底能起到什么樣的作用。
針對這個問題，可能很多新手并不太理解，只知道上拉電阻并聯RC能夠很好的改善開機過沖與動態性能，但其中的具體原因卻并不清楚，下面就隨小編來一起看一看這其中的原理吧。
改善開機過沖：并聯RC相當于在開機瞬間降低等效上拉電阻，降低開機時的輸出電壓，因此有利于改善開機過沖。
動態性能：RC回路在傳遞函數中產生一個零點，能增加增益，提升相位，至于能不能改善動態性能，必須得經過細致的參數計算和調試。開機上拉電阻變小，等效于輸出電壓開始比較低，然后再逐漸增加，過程類似軟啟動，讓占空比緩慢增加，同時輸出電壓也緩慢增加。因此，不但減小了輸出過沖，也減小了開機時MOS管的應力。
上拉RC的目的是為了補償反饋回路，所以參數不能隨便設置，不然會現振蕩，軟啟動只是其附加作用，通常RC較小時，軟啟動效果同樣很小。
上拉電阻RC能在傳輸函數中提供一個零點，用來提升相位和增益。有些設計可能會使LC回路Q值過大，在諧振頻率點相位急劇下降180度，容易引起震蕩，此時RC回路就相當有作用，能把相位提升，起到消除震蕩的效果。
在上電時，剛開始電容充電，TL431的K極電壓被拉底，后來電容充電到VCC，二極管截止，RC回路就無法對TL431造成影響了。
分析之下，并聯電解的方法比較好，不但可以任意調節軟啟動時間，也不會影響傳遞函數。
上拉電阻并聯RC比較少見，特別是在反激的情況下。

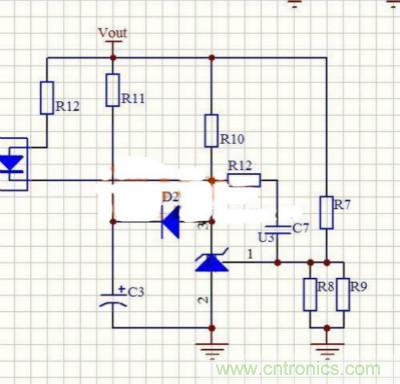

圖1為外接RC構成的軟啟動電路。
本篇文章對TL431當中的上拉電阻并聯RC的作用進行了較為全面的分析。對此類問題抱有疑問的朋友可以參照此篇文章作為參考，思考在自己電路中出現的問題。
