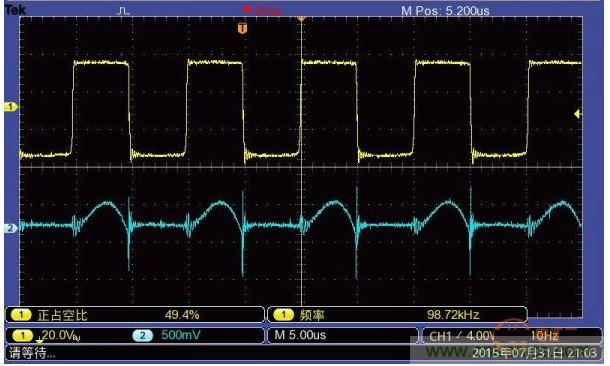

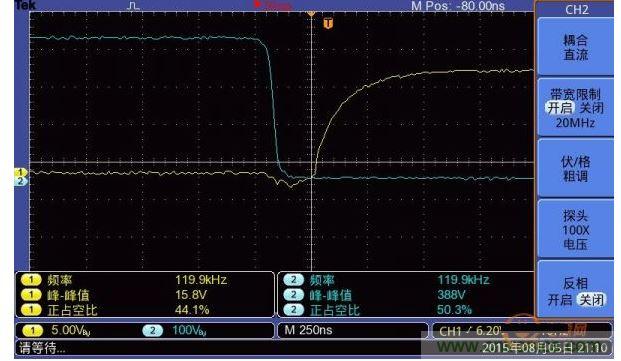

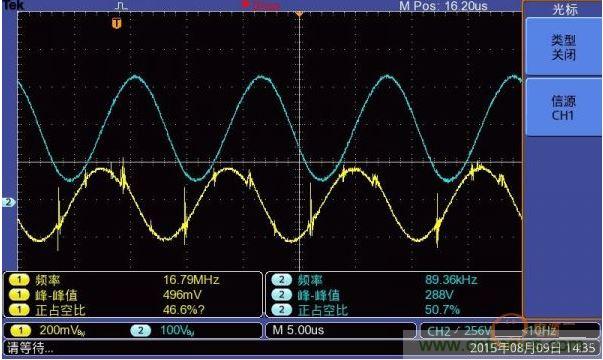

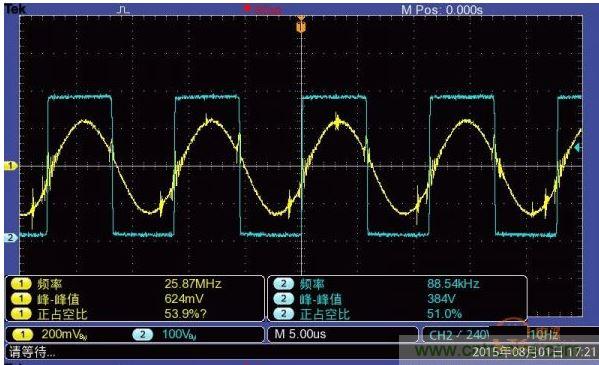

第一個張初級，第二張是次級，用串聯電阻的方式測得:

正常的LLC 不會出現這個現象。



電流波形相位以明顯超前電壓相位，就是說，在一個開關管開通的末期，電流就已過0 并反向流動了，此時，反并聯的二極管開通了，這時，該橋臂的另一個管子開通，必然出現反并聯二極管的恢復電荷的釋放，出現很高的反向恢復尖峰。



引起的原因有可能：



1    工作頻率偏低

2    勵磁電感太大

3    難道勵磁電感并電容了？（猜想，很奇怪）



看起來好像是零電壓開通，不知道是不是進入了容性區域？

cr的電流是滯后電壓的，應該沒進入容性區域。



網友A：



我的估計是占空比太高了，看一下驅動波形就最大了，死區時間太短，沒有時間勵磁電流對開關管結電容的充放電了，所以是容性開通了，上一位說的沒錯，是容性導通導致的諧波電流非常豐富了，如果0電壓導通就不存在了，一是把死區時間調大一些，而是驅動波形上升慢一些，可以增大死區時間而且諧波就會明顯減小了，立竿見影，不妨一試。驅動波形是上緩下陡，開通慢一些，關斷快一些。



網友B：



看樣子進入了容性負載操作區，有反向恢復電流了。



網友C：



繼續穿個電阻在MOS上采個電流波看看。



網友D：



這是用L6599做的電源。L6599好像調不了死區。



網友E：



我隨便再回復一些，開通緩一點關斷快一點，就是二極管與電阻并聯，幾十多歐的電阻，越大開通越慢，這樣也豈不是增大了死區時間了嗎，通常，不像3525那樣的死區時間可調，不可調的占空比大的減小一些就是采用這種的方式予以實現的。



網友F：



大家知道的是多諧振LLC，我的新一代的單諧振你也實驗過了，這個技術掌握了不是太難，問題是許多學問，了解的也少，其實，就那么回事，多諧振；LLC的比較簡單容易實現，這個就是為什么當年還是做成了多諧振而不是單1諧振的由來。一時一些技術問題沒有解決，后來深入才進一步了，這個效率高是因為不存在環流，近0電流關斷而不是大電流關斷，所以效率高了，其實，簡單實驗容易做的，就是頻率可調，計算參數差不多，容易出現完整正弦波電流，立竿見影，一下子效率就非常高了，看來你也做過實驗了，當然，一定要有一點勵磁電流，這個只是比多諧振小多了，這樣可以保證0電壓開通了，這個效率是非常高的。



是的，容性開通會產生諧波，如果0電壓開通，正弦波電流，DS還是GS驅動，都是非常園滑的波形，諧波也是能量，存在損耗，如果沒有，效率自然更高了。



誰有更好的答案，歡迎回復！
