【導讀】鉭電容的優越特性，可能讓你愛不離手。鉭電容的固有致命弱點，讓你恨鐵不成鋼。但是電源電路中鉭電容的選型問題確實至關重要的。本文就闡述電源電路中鉭電容的選型，簡述鉭電容在電路中發揮的重要作用。
1、鉭電容的優越特性，可能讓你愛不離手
鉭電容的工作溫度范圍寬、溫度特性穩定，比容量大，具有獨特的自愈特性，能滿足長期工作的穩定性。
2、 鉭電容的固有致命弱點，讓你恨鐵不成鋼
普通鉭電容的關鍵成分是Ta2O5，該介質受熱后應力會不穩定，可靠使用的電壓低，抗浪涌電壓和浪涌電流能力都較差，且失效的模式是短路，容易引起高溫、火災等其它傷害。

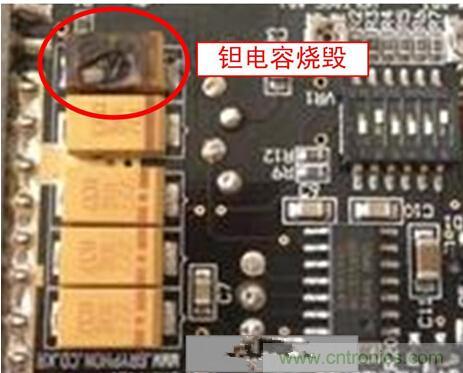

圖1 鉭電容的失效示意圖
3、 可靠應用鉭電容的關鍵
(1) 對于上述介紹的鉭二氧化錳電容，進行電壓降額，如圖1所示，鉭二氧化錳電容的工作電壓隨溫度升高而降低，溫度高于85℃時推薦使用電壓為額定電壓的33%，失效風險可大大降低。

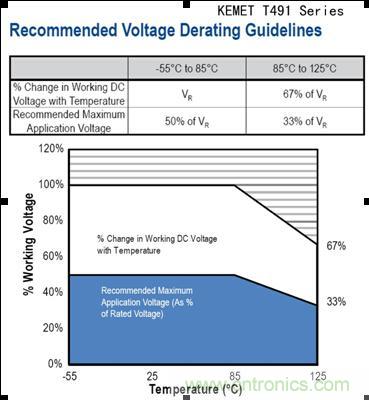

圖2 鉭電容溫度電壓降額曲線
(2) 控制鉭電容溫度，減小紋波電流和遠離熱源。
(3) 盡量不要將鉭電容放在電源輸入側濾波，在接通電源瞬間，大沖擊電流易導致鉭電容失效。
(4) 改用鉭聚合物電容：上述介紹的是價格較低的鉭二氧化錳電容，它具有較多致命弱點，以致在某些場合被禁用。而鉭聚合物電容除了保留鉭二氧化錳電容的諸多優點外，其失效風險大大降低。圖3示出了鉭聚合物電容的推薦使用電壓，較鉭二氧化錳電容其電壓承受能力明顯提升。

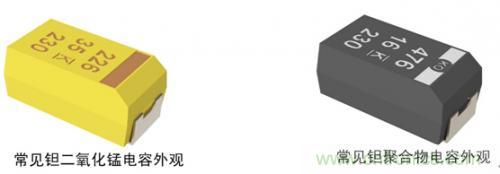

圖3 鉭二氧化錳和鉭聚合物電容外觀
圖4 典型鉭聚合物電容的溫度電壓降額特性
