【導讀】網友求助：用LT1243（同UC3843）仿真一個BOOST升壓電路，要求輸出36V、2A，即額定功率72W，但是仿真的結果發現，輕載的時候可以穩定輸出36V，重載的時候輸出電壓無法升壓，而且波形很奇怪，誰能幫分析一下是什么原因該怎么改進？

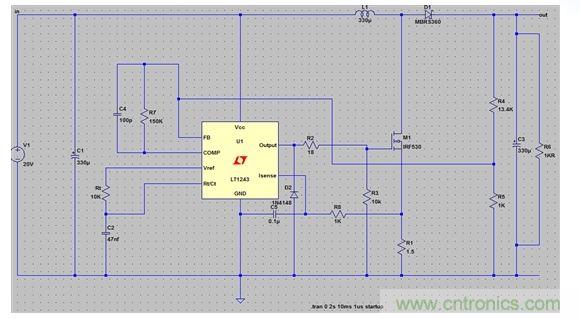

電路圖如下：

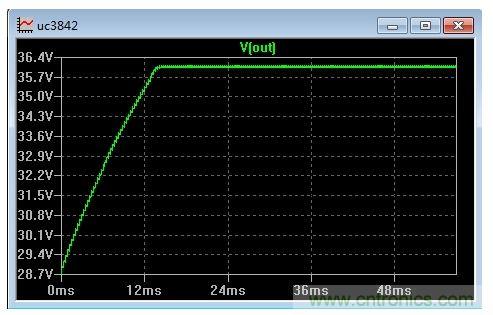

輕載1K歐電阻時輸出電壓波形如下圖所示：

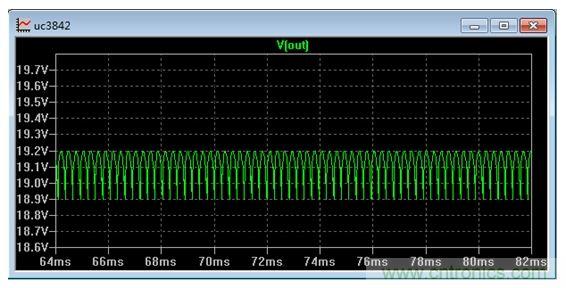

重載18歐（測試能否達到額定功率72W）輸出電壓波形如下：
證明無法達到輸出功率.....
百度說BOOST電路輸出功率是由電感和MOS管決定的，可是修改了相應的參數輸出波形還是和原來的一樣無法重載，不知道怎么解決。
[page]

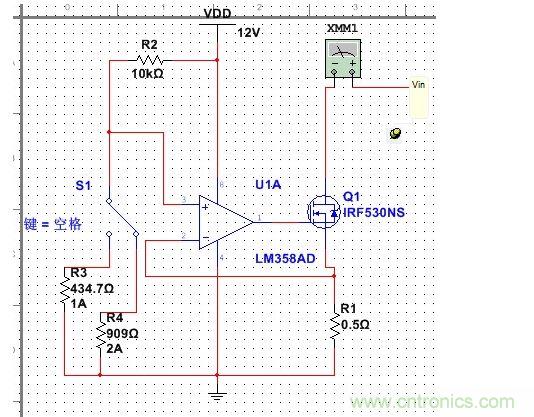

還有想知道實際情況下如果拿18歐電阻接入36V的電路可以產生2A的電流，但是這遠遠超過了電阻的額定功率，是不是要用一個電子負載來模擬這18歐的電阻呢？我做了一個簡易的電子負載，恒流工作模式的，電子負載電路圖如下：
這個電子負載我用DC電源進行測試能否使用，檢測時電流能達到我所設定的1A、2A的值，但是MOS管很熱，這是因?yàn)楣β蔬^高的原因嗎？怎么解決呢？
最后，加入我的BOOST電路修改后功率能達到72W能否用這個我自己制作的電子負載進行測試呢？
網友討論區：
網友A：多拿幾個18ohm的電阻做串并聯就可以，如果太熱，找個風扇吹。功率不能出72W，可能是限流了，減小R1的阻值試試，看看重載是否穩定？
網友B：接18歐姆負載仿真的時候，COMP端的波形是什么樣子的？還有你輸入20V，采用1歐姆的取樣電阻，取樣電阻也太大了吧？你先換個0.1歐姆的試試。
網友C：照你的輸出功率，流過MOS管的電流大概在5A以上，請檢查取樣電阻是否滿足要求。
網友D：1. MOS很熱很正常，將散熱器，而且由于功率高達72W，需要比較大的散熱器
2.一個簡單的辦法是在MOS管漏極串功率電阻，可以適當?shù)慕档蚆OS管的損耗
3.可以使用自己的電子負載測試，但是需要考量穩定性。
網友E： MOSFET發熱有很多原因的，例如MOSFET的內阻，自身的結電容等。有很多辦法可以改善的。
1.增大散熱片散熱
2.電感感量增大，降低峰值電流
3.加快MOSFET開關速度
4.優化工作頻率
網友F：當然更換MOSFET也是可以的，要選擇那些內阻小，結電容小的MOSFET，一般都是通流能力強的。不是耐壓高的。IGBT適合高壓大電流，不建議使用
網友G：這個問題好寬泛，對于controller,功率與外部MOS和芯片驅動能力有關（可以外加驅動器），對于convertor與內部集成MOS有關。
網友H：限流了，減小R1的阻值,你更改下你的L1感量。
網友I：重載時候的波形也是正常的，只是紋波比較大而已，可以優化一下電路，適當增大電感量和電容量。
大家有什么好的建議，歡迎提出，謝謝！
