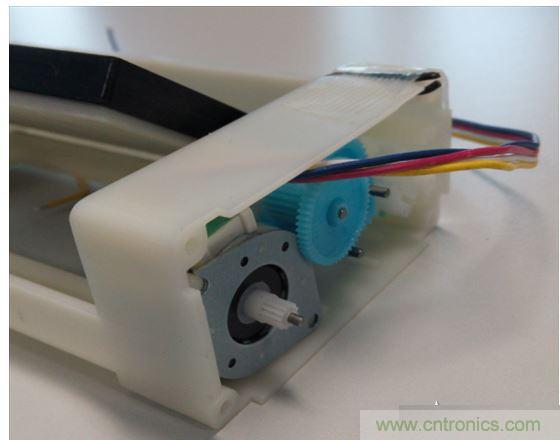

節氣閥是一個控制制冷器到冰箱空氣流量的小節氣門。它通常位于冰箱頂部，或者是后面板靠近頂部的位置上。節氣閥由一個恒溫器進行控制，根據冰箱內空氣的溫度來觸發其打開或關閉。節氣閥的內部有一個永磁體 （PM） 步進電機和齒輪箱。讓我們拆開一個節氣閥仔細地看一看（作為一名工程師，這是我最喜歡的部分！）。

如你所見，小型PM步進電機驅動齒輪箱，并使節氣門打開或關閉。這個步進電機的驅動電壓為12V，并且通常無需電流調節。那么，你怎么樣來區分步進電機是由電壓驅動還是由電流驅動呢？只要測量一下電機相位的DC電阻值就可以了。如果電阻值大約為30歐姆到幾百歐姆的話，應該是電壓驅動的。如果電阻值低于20歐姆，大多數情況下在10歐姆以下，極有可能是由電流驅動的。通常情況下，電壓驅動的電機常見于小功耗PM步進電機和驅動電流極低的單極步進電機，這樣的話，I2 x R的電阻損耗不會太大。電流驅動類型可見于大多數中高功率混合式步進電機中。



好了，我們?cè)倩氐焦?jié)氣閥。我拆開的這個節氣閥有一個PM電壓驅動步進電機，相位電阻器的電阻值大約為400歐姆。我們來為它找一個最合適的驅動器。DRV8848就很合適。4V到18V驅動電壓范圍，雙H橋集成，脈寬調制 （PWM） 控制接口，高達2A工作電流，以及完全保護，使得它成為驅動節氣閥的理想選擇。如果你希望了解與驅動邏輯電路相關的更多內容，可以看看針對完整解決方案的參考設計，你可以為其選擇相關硬件和軟件。

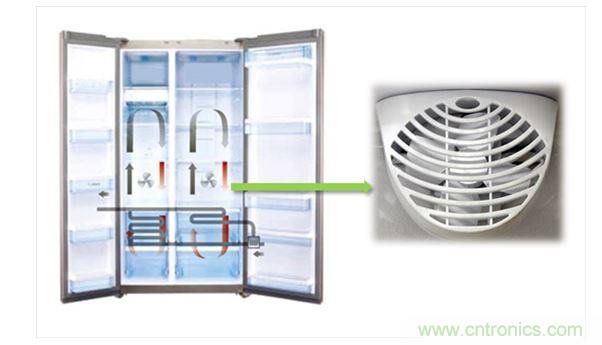

你在下方的圖片中可以看到，冰箱風扇模塊使冰箱內的冷空氣循環，均勻分布在冰箱內的各個角落，防止結霜，從而大大地提高了冰箱的性能。

這個風扇模塊包括一個單相或三相無刷電機。目前，我們更常見到的是三相BLDC，這是因?yàn)椋祟愲姍C(jī)更加小巧，工作時更安靜，并且可以長時間高效運行。在這個應用中，會看到霍爾傳感器或無傳感器控制。由于TI的三相無傳感器正弦電機驅動器，DRV10983，我們可以在不糾結于控制算法的情況下實現最前沿的180°無刷BLDC控制。



我們將DRV10983歸類為參考設計中用于高效和超級安靜運行的風扇驅動器。由于大多數冰箱制造商現在使用PWM電源來為風扇模塊供電并改變其轉速，我們采用FG反饋和PWM功率穩壓來施加閉環速度控制，這樣對現有解決方案的硬件改動最小。借助閉環速度控制，我們可以在不考慮電機參數變化、電源變化、機械磨損或使用壽命的情況下保持所需的速度值。請?jiān)谶@部視頻中了解機器運行是如何從速度控制中受益的。
