【導讀】很多工程師對于比較器的電阻處理都有獨到的見解，本文就由牛人為我們現場深度解析比較器的故障案例，看看工程師是怎樣排除上拉電阻的故障的。同時也希望新手以后能夠?qū)︻愃频墓收鲜录W(xué)以致用。
案例基本情況

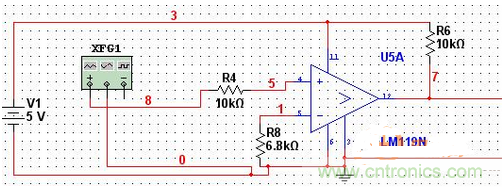

在這個案例中，比較器接上拉電阻之后，出現了電壓輸出故障。比較器保持高電平輸出的情況下，有無輸入都顯示電壓為5V直流。然而使用仿真軟件測試時，卻可以正常輸出，無法摸清問題出現在哪里。該案例電路圖如下：
通過對該電路圖的分析，判斷電路設計可能存在兩個問題：
1、輸入電壓頻率過高。由于比較器的輸出翻轉需要時間，出現誤差在所難免。
2、電阻設置不合理。從圖紙中我們可以看到，該比較器只接了一個單電源，而負輸入端是接地的。電源接地往往會導致電壓輸出差值需求較大。因此圖中R8與電源的接口處，需要增加一個新電阻，形成分壓電路。
解決方案
想要讓比較器完成可靠翻轉，正負輸入端就需要人工設置幾mV的微小電壓差。從上文中電路圖的設計情況來看，負輸入端要與正輸入端保持電壓差，必須輸入一個幾mV甚至是1個參考電壓左右的正電壓值。通常情況下這個范圍會比正負電源的范圍小，可以先從1參考電壓開始增加，逐步調試。
最終結果
經過精密測試后，給比較器增加1參考電壓，順利的解決了電壓輸出故障問題。
編者按：在發現輸出電壓值不正常之后，工程師需要結合電路圖、上拉電阻數值設置、具體的輸入、輸出電壓情況等，進行全面分析，例如是否接地、電阻設置是否合理等都是需要進行全面檢查的方向。
