【導讀】本篇文章從原理、組成、調試等方面對UC3842的一些基礎知識進行了較為全面的介紹和總結，旨在對知識點進行全面的匯總，幫助新手減少收集和過濾資料的時間，從而提升學習效率。
不管是新手還是電源老手，肯定都對UC3842并不陌生，這款芯片由于管腳少，外圍電路簡單，被大量應用在電子電路設計當中。由于應用量比較大，網絡上關于UC3842資料呈現多且零散的形式，在本篇文章當中小編將對有關UC3842的一些基礎知識進行匯總，方便新手們查閱和學習。
工作原理

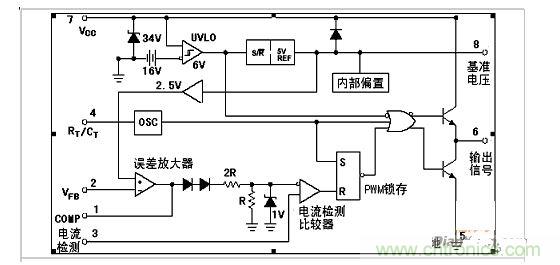

如圖1所示，UC3842采用固定工作頻率脈沖寬度可控調制方式，共有8個引腳，各腳功能如下：1腳是誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性;2腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度。3腳為電流檢測輸入端，當檢測電壓超過1V時縮小脈沖寬度使電源處于間歇工作狀態。4腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.8/(RT×CT)。5腳為公共地端;6腳為推挽輸出端，內部為圖騰柱式，上升、下降時間僅為50ns驅動能力為±1A。7腳是直流電源供電端，具有欠、過壓鎖定功能，芯片功耗為15mW;8腳為5V基準電壓輸出端，有50mA的負載能力。
UC3842組成的開關電源電路

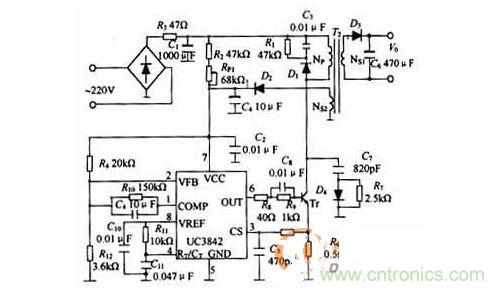

圖2 用UC3842驅動開關電源構成開關電源的原理圖
220V市電由C1、L1濾除電磁干擾，負溫度系數的熱敏電阻Rt1限流，再經VC整流、C2濾波，電阻R1、電位器RP1降壓后加到UC3842的供電端(7腳)，為UC3842提供啟動電壓，電路啟動后變壓器的付繞組③④的整流濾波電壓一方面為UC3842提供正常工作電壓，另一方面經R3、R4分壓加到誤差放大器的反相輸入端2腳，為UC3842提供負反饋電壓，其規律是此腳電壓越高驅動脈沖的占空比越小，以此穩定輸出電壓。4腳和8腳外接的R6、C8決定了振蕩頻率，其振蕩頻率的最大值可達500KHz。R5、C6用于改善增益和頻率特性。6腳輸出的方波信號經R7、R8分壓后驅動MOSFEF功率管，變壓器原邊繞組①②的能量傳遞到付邊各繞組，經整流濾波后輸出各數值不同的直流電壓供負載使用。電阻R10用于電流檢測，經R9、C9濾濾后送入UC3842的3腳形成電流反饋環.所以由UC3842構成的電源是雙閉環控制系統，電壓穩定度非常高，當UC3842的3腳電壓高于1V時振蕩器停振，保護功率管不至于過流而損壞。
[page]

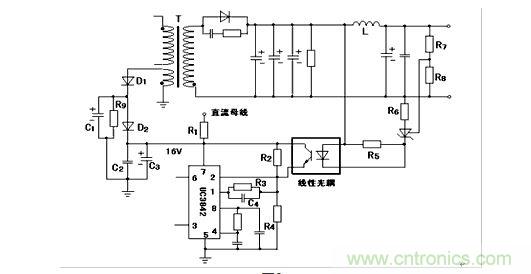

其中：R2改為100K。
采用線性光耦改變誤差放大器的輸入誤差電壓。
調試
其實很多彩色顯示器不開機指示燈不亮的故障，都是UC3842、場效應開關管損壞的問題，要注意UC3842第3腳(電流檢測腳)的外接1K電阻是否變大，否則均會燒毀。
1腳：誤差放大輸出，約2.5V；
2腳：電壓反饋，約2.51V；
3腳：電流檢測，小于1V；
4腳：定時阻容元件，約2V；
5腳：接地；
6腳：脈沖輸出，0-15V方波；
7腳：電源，約15V；
8腳：基準電壓，5V；
維修用UC3842組成的微機(彩顯或ATX)開關電源過程中，要先將功率管拆掉，通電后測7腳和8腳應有波動電壓。或不用本機電源而在7腳外接15V電源(秘訣：這時應將原機的供電濾波電容C4也一并斷開，切記)，7腳有15V，8腳有5V電，4腳有三角波，6腳有方波輸出，則說明UC3842及外圍元件是好的。如果只接7腳15V和5腳地，8腳有5V的話，一般UC3842就無問題。這時應重點檢查功率管和電源負載。
