【導讀】Waka Waka Power是一款使用太陽能對iphone 、ipad、或是其他智能手機設備進行充電的產品，基于上一代Waka Waka太陽能LED研發而成。這里小編帶著大家去看看Waka power內部是如何集成的，同時在拆解的同時教大家如何自己DIY一個太陽能充電寶。
這次文章的目的是為了指導大家如何在不損壞其他組件的情況下經行拆解。

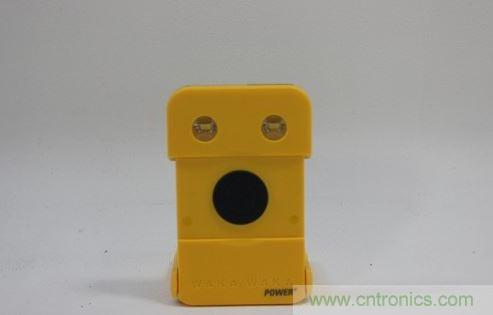

第一步——拆箱
產品的外包裝不僅僅是一個包裝盒，而且還是一個說明書。
第二步——擰下螺絲
打開外殼，去下硅膠螺絲蓋，并且擰下螺絲
第三步——撬開并且取下后蓋
在此步驟當中應該注意不能損壞外殼，所以我們采用螺絲刀來敲開他

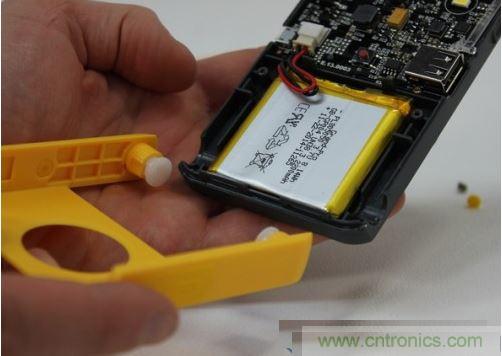

第四步——拆下翻蓋殼
此處在拆下彈簧的時候要小心，它可能會飛掉。
6

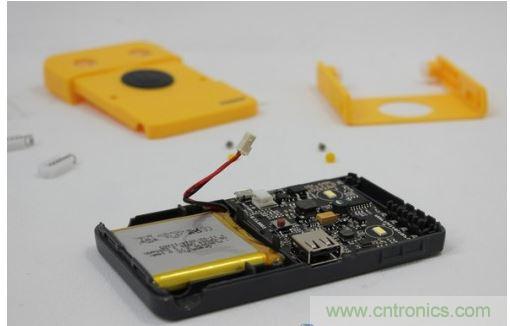

第五步——拆下主體
移除外殼的時候電池板就能很輕易的取出

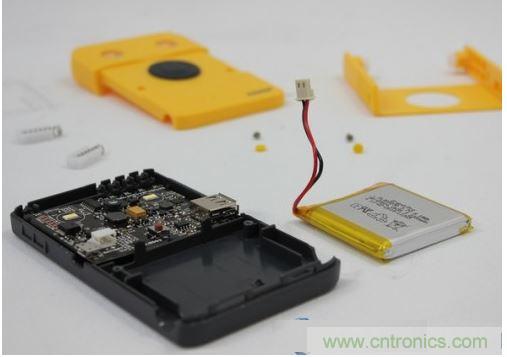

第六步——拆掉電池
拔出插頭要小心，拔插頭而不是電線，以免出現損壞，而且還要注意的就是電池使用雙面膠固定在電池倉，取出時一定要小心不要把電池弄彎。

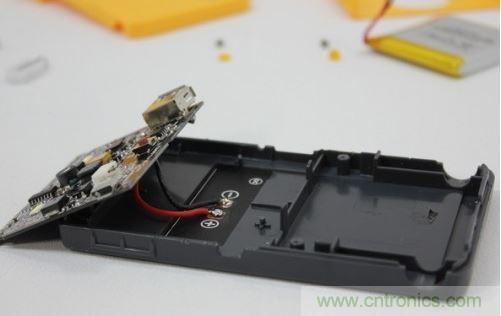

第七步——取出PCB
有兩個針孔，以保證PCB的穩定，你不得不損壞他們才能移動，PCB的下方是兩個焊接點，當然你不能生拉硬扯，焊掉就可以了。

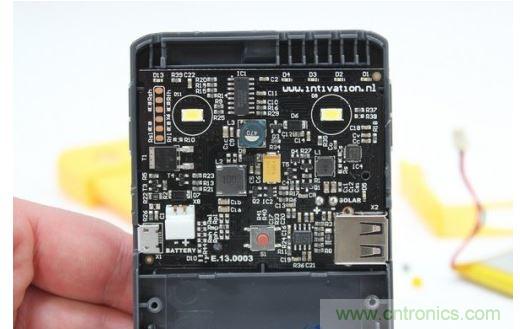

第八步——觀察PCB上的主要元器件
橙色：德州儀器的LM358運算放大器
黃色：仙童半導體MJD210 PNP晶振管
綠色：NXP74HC5958 位的位移寄存器
藍色：intivation SNBST3 MPPT集成了MCU的太陽能充電器
黑色：Dsunsolar高效PET薄膜太陽能電池板，intivation定制

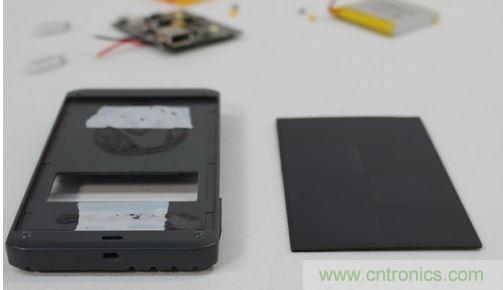

第九步——取出出太陽能電池板
太陽能電池板和外殼使用雙面膠連接，所以在取出電池板的時候可以用類似銀行卡的卡片把他一點點取出，避免彎折太陽能電池板。
WakaWaka Power內部電池為2200mAh，可在一整天的陽光照射后充滿，即使光線條件并不好。制造商稱其足以充滿絕大多數電量耗盡的智能手機，或者為iPad提供至少2小時的額外使用時間(最高亮度)。
