AD797作為頂級運放，想必許多燒友并不陌生。可是在應用中有時也經常會出一些狀況。

　　

最常見的狀況就是：高頻突出，而低頻不足。

　　

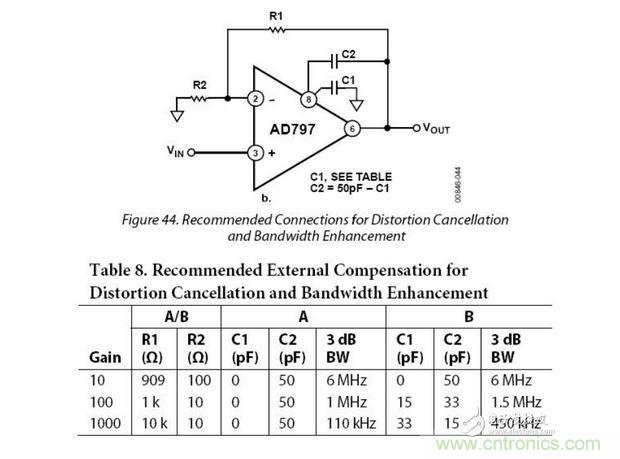

高頻突出表現在聽感上，那就是：空氣感非常好，聲音很“抓人”；低頻不足體現在聽感上，不僅僅是低頻量感變差，更反映在低頻段的分辨率變差。出現這種情況，如果不做深究，可能就會以為這是AD797本身的音色。但事實不是這樣的。AD797的Datasheet上，清晰的寫明，可以通過在6腳和8腳之間增加一個50pF的電容，來實現內部高頻失真的消除。并附上了相關的測試數據和相應的參考原理圖的一個案例。

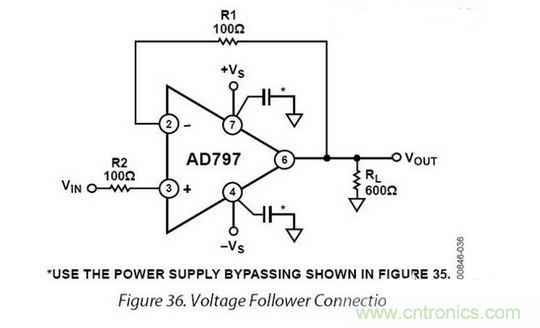

看來，添加這個電容，對性能提升是有幫助的。可是事實是這樣么？下圖是常見的緩沖器電路。按照這個電路，如果增加該電容，會有什么樣的表現？

實際上，增加該電容之后，聲音一定會表現為高頻突出、低頻不足。而在PSPICE仿真軟件上代入AD797的模型后觀察，正弦波上多出了一些毛茸茸的東西。原來，電路引發了輕微的高頻自激。難怪會有這樣的聽感表現！

　　

再仔細回到規格書，原來，規格書上面，只是針對10倍，100倍，1000倍增益下，該電容的使用進行了定義。而實際應用時，單級的增益往往會低于這個數值，規格書上并沒有涉及這個情況。

這個輕微自激，用示波器其實也可以發現。當發生自激時，用示波器直接觀察音頻信號時，會發現波形會略微變粗一點點。這一點點，實際上就是這個電容引發的。去掉該電容，聲音馬上變得平衡、自然。看來，針對器件的應用，一定要理論和實踐相結合，加之正確的聽音，才會發現問題，并找到最佳方案。
