    技術精講:CCM反激變壓器的計算過程

    發布時間:2015-03-20 責任編輯:sherryyu

    【導讀】本文對參數的計算講的非常細致,按照每一步的計算過程來進行講解,并指出其中的問題,與此同時還不忘為大家提供一些難得的經驗技巧,是一篇非常有指導性的文章,有很大的閱讀價值。

    CCM是電感電流連續模式的簡稱,目前采用這種模式的反激變壓器正在逐漸流行起來。無論哪種類型的變壓器,計算方面的問題永遠是最復雜的,網絡上關于電路設計和硬件方面的資料很多,但是對計算部分進行詳解的文章卻比較少,小編特意將達人的經驗總計為文章,幫助大家掌握CCM模式反激變壓器的計算。

    所以在這篇文章當中我們將主講CCM模式反激變換器的各類計算公式,以及波形。

    基本參數

    最小直流電壓Vdcmin:100V開關頻率F:65KHZ

    最大直流電壓Vdcmax:375V反射電壓VOR:120V

    輸出電壓Vo:12V原邊開關管壓降Vdson:0.5V

    輸出功率Po:100W(8.33A)輸出整流管壓降Vd1:0.5V

    變換效率η:0.9VCC整流管壓降Vd2:0.5V

    次級匝數Ns:7T磁芯:EER35/40

    注:1、非實際產品,僅做舉例。

    因為HVDC電壓的大小與Cin、溫度密切相關,故不定義Vacmin;

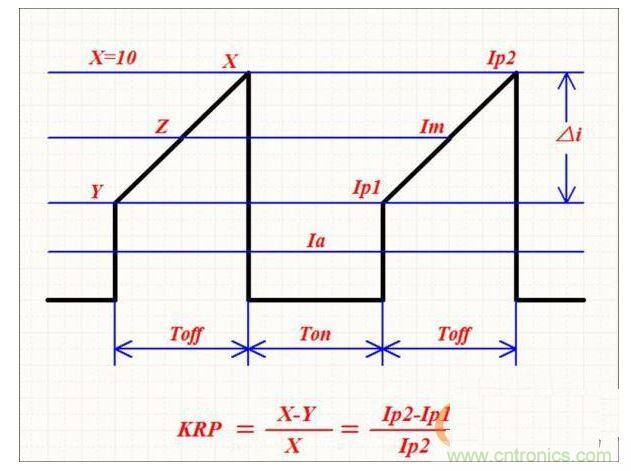

    3、原邊電流的計算,其實是參考了《開關電源手冊》,見p156--p180,110W反激變壓器設計,原文中定義的原邊電流,IP2=3*IP1,即KRP=0.66。本文中用X、Y、Z來描述原邊電流,即固定X=10,Y為任意值,KRP也就為任意值。

    4、損耗的計算參考了《開關電源仿真》p542,90W反激變壓器設計。

    5、各種公式再陸續補充、修正;

    6、計算結果利用了PI的電子數據計算表格核算,代入相關關鍵參數即可。
    計算
    圖1
    [page]

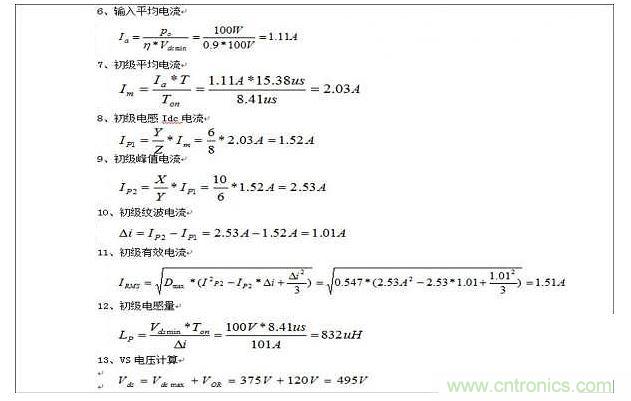

    注:因為VDS的峰值電壓與漏感有密切關系,故計算式中沒有包括尖峰電壓;

    原邊有效電流的計算公式取自于《開關電源仿真》。

    需要注意的是,這里TON、TOFF標反了,由于影響不大所以暫時就不改了,下一步是原邊的各種損耗計算。

    注意第7步之后,有兩種計算方法:

    第一種方法是先計算出峰值電流、紋波電流,再通過紋波電流來計算出原邊電感量,公式:LP=V*TON/Ip。

    第二種計算方法是,先計算出原邊電感量,然后通過紋波電流計算出峰值電流,公式:Ip=Ia/Dmax+△i/2

    (第二種方法見《變壓器電感器設計手冊》p293----連續模式隔離BUCK-BOOST變換器設計)

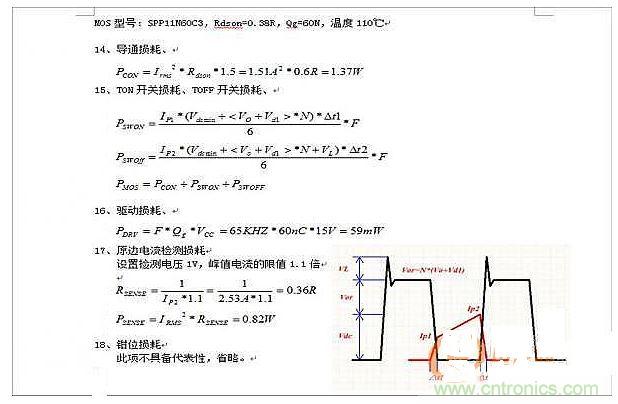

    第14--17步說明:

    1、這一部分內容,選自《開關電源仿真》,深入研究請參考原文。

    2、不同的資料計算方法稍有不同,需要再查資料分析分析。

    (關于開關損耗和導通損耗,上面的計算方法應該是正確的,參考《精通開關電源》第5章。最有可能會出現的問題是,測量的準確性如何,因為這會導致計算值與實際值相差2--5倍。)

    [page]
    磁性元器件計算或者是次級參數計算。

    RCD緩沖電路有兩個作用,第一個是限制半導體兩端電壓的上升速率或者是減小EMC干擾,第二個是鉗位,要明白安裝RCD緩沖的目的是什么。

    如果僅僅是鉗位,問題就簡單了,只需要把“多余”的能量儲存在足夠大的電容中,然后通過合適電阻的去消耗它,這里面沒有太多的學問。普通的中小功率ACDC變換器,鉗位電容選擇2200PF--0.1UF都是可以的。

    漏感中儲存的能量越大,開關頻率越低,鉗位電容的容量肯定會越大。

    另外,鉗位電容對材質、體積有一些要求,因為會發熱。電阻的計算也很簡單,繞組或者半導體兩端會有一個平臺電壓,直接計算就可以了。電阻的阻值決定了功耗,電阻上到底要消耗多少功率,取決于漏感中存儲的能量以及鉗位電壓的幅值。

    例:100W的反激變換器,1%漏感,理論上你至少要消耗掉1W的功率,采用3W的電阻;

    100W的反激變換器,2%漏感,理論上至少要消耗掉2W的功率,采用6W的電阻;

    盡管有一部分能量會通過MOS、二極管的開關損耗消耗掉,但R上的損耗大概就是這個比例,不會相差太大。需要注意,鉗位電壓和二極管的開關速度、MOS管的驅動能力等等都有很大的關系。

    如果RCD消耗的功率特別大,應該是別地地方出了問題。控制環路的問題很難說明白,建議參考《開關電源手冊》第三部分,第八章,特別是P435頁提到的方法三(最后兩行文章)。這里多說一句,在分析了眾多大師的作品之后,發現他們似乎非常喜歡這么干。

    另外一點,就是關于電容的計算方法,一般來說有三種:

    第一種方法,根據期望獲得的輸出紋波電壓來計算。詳見《開關電源設計》第二版,王志強譯,P76;采用這種方法,可以獲得最小的電容量,通常情況下,如果采用普通的電解電容,其紋波電流一般滿足不了(這種方法似乎比較適合于超高紋波電流電容、固態電容、瓷片電容)。

    第二種方法,根據實際計算的輸出紋波電流(有效電流),來選擇輸出電容,不考慮頻率、溫度系數。這種方法最可靠、也會最簡單,但其結果會導致最高物料成本,此方法也是電容供應商比較推崇的方法。

    第三種方法,根據產品所需的壽命,綜合考慮開關頻率、環境溫度、電容溫升等各種綜合因素來計算輸出電容。該計算方法很多教材和各種電容應用手冊中均有提及。計算過程一般較為復雜,但可以獲得最低的物料成本。另外采用這種方法,對測量技術也是一個很大的考驗。
