【導讀】近日，凌力爾特公司宣布推出同步降壓型開關穩壓器 LT8613，該器件集成了電流檢測功能。同步整流提供高達 95% 的效率，而突發模式 (Burst Mode®) 工作可保持靜態電流在無負載備用情況下低于 3µA。其 3.4V 至 42V 輸入電壓范圍使該器件非常適合汽車及工業應用。
LT8613 的突發模式工作實現了超低靜態電流，從而使該器件非常適合如汽車中的“始終保持接通”系統等應用，這類應用需要延長電池工作壽命。LT8613 的獨特設計可于所有情況下在 3A 保持僅為 250mV 的最低壓差電壓，從而使該器件能夠在汽車?yán)滠?chē)發動等情況下表現出色。此外，最短接通時間僅為很短的 40ns，這允許在 16V 輸入至 1.5V 輸出時實現 2MHz 恒定頻率切換，因此設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。LT8613 的 28 引線 3mm x 6mm QFN 封裝和高開關頻率允許使用很小的外部電感器和電容器，可構成占板面積緊湊的高熱效率解決方案。
在電壓低至 0.97V 時，其內部高效率開關提供高達 6A 的連續輸出電流。具監視器和控制引腳的內部電流檢測放大器實現了準確的輸入或輸出電流調節及限制。
LT8613 采用了內部上管和下管高效率電源開關，在單個芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作可在低輸出電流時保持高效率，同時保持輸出紋波低于 10mVP-P。特殊設計方法和最新高速工藝使得在很寬的輸入電壓范圍內實現了高效率，而且 LT8613 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和熱保護。
性能概要：LT8613
• 具監視器的軌至軌電流檢測放大器
• 寬輸入電壓范圍：3.4V 至 42V
• 超低靜態電流突發模式工作：
o 3μA IQ (調節 12VIN 至 3.3VOUT)
o 輸出紋波 < 10mVP-P
• 高效率同步工作：
o 在 3A、12VIN 至 5VOUT 時效率為 95%
o 在 3A、12VIN 至 3.3VOUT 時效率為 94%
• 快速的最短開關接通時間：40ns
• 在所有情況下提供低壓差：250mV/3A
• 允許使用小型電感器
• 低 EMI
• 可調和可同步：200kHz 至 2.2MHz
• 電流模式工作
• 準確的 1V 使能引腳門限
• 內部補償
• 輸出軟啟動和跟蹤
• 小型耐熱性能增強型 3mm x 6mm 28 引線 QFN 封裝

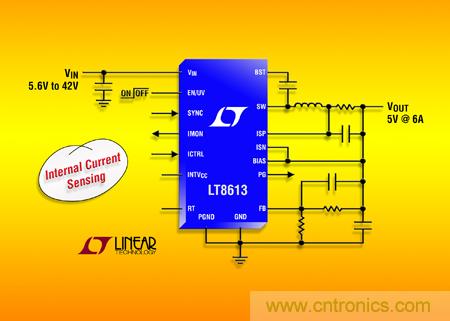

具內部電流檢測功能的 42V、6A (IOUT) 2.2MHz 同步降壓型穩壓器
