【導讀】小編又為各位新手送福利啦！本次為大家?guī)淼氖顷P(guān)于DSP入門的初級指導，內容大多來自于新手們在初學時期比較關心的問題和最常見的疑問，詳細到介紹初學需要看的文檔哦！涵蓋面十分之廣。如果你也對學習DSP抱有興趣，不妨來看看本篇文章來打下堅實的基礎吧。
開發入門需要看的文檔
講述DSP的CPU，memory、program memory addressing、data memory addressing的資料都需要看、外設資源的資料可以只看自己用到的部分。
C和匯編的編程指南需要看。
匯編指令和C語言的運行時間支持庫、DSPLIB、程序員向?qū)А?yōu)化手冊等資料。
如何開始軟件開發
看CCS的使用指南；
明白CMD文件的編寫；
明白中斷向量表文件的編寫，并定位在正確的地方；
運行一個純simulator的程序，了解CCS的各個操作；
到TI網站下相關的源碼，參考源碼的結構進行編程；
取得一塊評估板進行實際系統的軟件調試；
DSP的C語言同主機C語言的主要區別
DSP的C語言是標準的ANSIC，它不包括同外設聯系的擴展部分，如屏幕繪圖等。但在CCS中，為了方便調試，可以將數據通過printf命令虛擬輸出到主機的屏幕上。
DSP的C語言的編譯過程為：C編譯為ASM，再由ASM編譯為OBJ。因此C和ASM的對應關系非常明確，非常便于人工優化。
DSP的代碼需要絕對定位;主機的C的代碼由操作系統定位。
DSP的C的效率較高，非常適合于嵌入系統。
如何能夠相對較快地掌握DSP的硬件和軟件的設計
建議選擇合適的EVM，提供客戶完整的原理圖。
什么是DSP/BIOS
作為CCS強大開發工具的一個集成，DSP/BIOS是一個簡易的嵌入式操作系統，它能大大方便用戶編寫多任務應用程序同時還能增強對代碼執行效率的監控。DSP/BIOS工具已經具有實時操作系統的很多功能，如任務調度管理、任務間的同步和通信、內存管理、實時時鐘管理、中斷服務管理、外設驅動程序的管理等。使用DSP/BIOS開發DSP有2個重要的特點：1.所有與硬件相關的操作都必須借助DSP/BIOS本身提供的函數完成，開發者應避免直接控制硬件。2.帶有DSP/BIOS功能的程序在運行時與傳統開發的程序有所不同。在傳統開發中程序是順序執行，基于DSP/BIOS開發的程序由BIOS來調度，不再按照編寫的順序來執行。File-NEW-DSP/BIOSConfiguration。

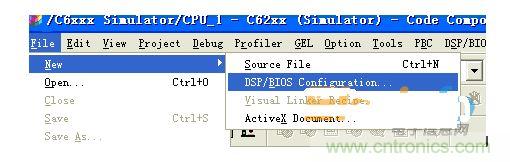

圖1
建立新的配置文件，根據開發的DSP不同芯片，對BIOS進行配置，如圖1所示。
[page]
PCI同ISA的區別?
PCI是同步總線；ISA是異步總線。PCI的傳輸率較高。PCI可以即插即用。PCI的成本較高。
何為USB?
USB是通用串行總線的簡稱。它具有以下特點：傳輸速度快；連接方便；成本低。接口簡單；兼容性好;可以適應于不同的計算機平臺；開發容易；
CPLD同F(xiàn)PGA的區別?
CPLD的邏輯單元較大。
CPLD的容量較小。
CPLD的時序確定，延時可預測。
CPLD適合于組合邏輯和計算器設計。
USB的有哪些種類?
按種類分有：接口型：只提供接口。較便宜;使用復雜。芯片型：本身是一個單片機。使用簡單。
按用途分有：Hub型：為了構成USBHub。設備型：設備端接口。主機型：主機端接口。
按速度分有：低速型：1.5M。用于鼠標、鍵盤等慢速計算機外設。全速型：12M。用于數據傳輸。高速型：480M。
5V/3.3V如何混接?
TIDSP的發展同集成電路的發展一樣，新的DSP都是3.3V的，但目前還有許多外圍電路是5V的，因此在DSP系統中，經常有5V和3.3V的DSP混接問題。在這些系統中，應注意：
DSP輸出給5V的電路（如D/A），無需加任何緩沖電路，可以直接連接。DSP輸入5V的信號（如A/D），由于輸入信號的電壓>4V，超過了DSP的電源電壓，DSP的外部信號沒有保護電路，需要加緩沖，如74LVC245等，將5V信號變換成3.3V的信號。
仿真器的JTAG口的信號也必須為3.3V，否則有可能損壞DSP。
為什么要片內RAM大的DSP效率高?
目前DSP發展的片內存儲器RAM越來越大，要設計高效的DSP系統，就應該選擇片內RAM較大的DSP。片內RAM同片外存儲器相比，有以下優點：
片內RAM的速度較快，可以保證DSP無等待運行。
對于C2000/C3x/C5000系列，部分片內存儲器可以在一個指令周期內訪問兩次，使得指令可以更加高效。
片內RAM運行穩定，不受外部的干擾影響，也不會干擾外部。
DSP片內多總線，在訪問片內RAM時，不會影響其它總線的訪問，效率較高。
[page]
為什么DSP從5V發展成3.3V?
超大規模集成電路的發展從1um，發展到目前的0.1um，芯片的電源電壓也隨之降低，功耗也隨之降低。DSP也同樣從5V發展到目前的3.3V，核心電壓發展到1V。目前主流的DSP的外圍均已發展為3.3V，5V的DSP的價格和功耗都價格，以逐漸被3.3V的DSP取代。
如何選擇DSP的電源芯片?
TMS320LF24xx：TPS7333QD，5V變3.3V，最大500mA。TMS320VC33：TPS73HD318PWP，5V變3.3V和1.8V，最大750mA。TMS320VC54xx：TPS73HD318PWP，5V變3.3V和1.8V，最大750mA;TPS73HD301PWP，5V變3.3V和可調，最大750mA。TMS320VC55xx：TPS73HD301PWP，5V變3.3V和可調，最大750mA。TMS320C6000：PT6405B，PT6407E，最大3A。
如何選擇外部時鐘?
DSP的內部指令周期較高，外部晶振的主頻不夠，因此DSP大多數片內均有PLL。但每個系列不盡相同。
TMS320C2000系列：TMS320C20x：PLL可以÷2，×1，×2和×4，因此外部時鐘可以為5MHz-40MHz。TMS320F240：PLL可以÷2，×1，×1.5，×2，×2.5，×3，×4，×4.5，×5和×9，因此外部時鐘可以為2.22MHz-40MHz。TMS320F241/C242/F243：PLL可以×4，因此外部時鐘為5MHz。TMS320LF24xx：PLL可以由RC調節，因此外部時鐘為4MHz-20MHz。TMS320LF24xxA：PLL可以由RC調節，因此外部時鐘為4MHz-20MHz。
TMS320C3x系列：TMS320C3x：沒有PLL，因此外部主頻為工作頻率的2倍。TMS320VC33：PLL可以÷2，×1，×5，因此外部主頻可以為12MHz-100MHz。
TMS320C5000系列：TMS320C54x：PLL可以÷2，×1-32，因此外部主頻可以為0.25MHz-200MHz。TMS320VC54xx：PLL可以÷4，÷2，×1-32，因此外部主頻可以為0.625MHz-50MHz。TMS320VC55xx：PLL可以÷4，÷2，×1-32，因此外部主頻可以為6.25MHz-200MHz。
TMS320C6000系列：TMS320C62xx：PLL可以×1，×4，×6，×7，×8，×9，×10和×11，因此外部主頻可以為11.8MHz-75MHz。TMS320C67xx：PLL可以×1和×4，因此外部主頻可以為12.5MHz-41.7MHz。TMS320C64xx：PLL可以×1，×6和×12，因此外部主頻可以為30MHz-75MHz。
如何選擇DSP的外部存儲器?
DSP的速度較快，為了保證DSP的運行速度，外部存儲器需要具有一定的速度，否則DSP訪問外部存儲器時需要加入等待周期。
對于C2000系列：C2000系列只能同異步的存儲器直接相接。C2000系列的DSP目前的最高速度為30MHz，為保證DSP無等待運行，需要外部存儲器的速度<30ns。建議可以用的存儲器有：CY7C199-15：32K×8，15ns，5V；CY7C1021-15：64K×16，15ns，5V;CY7C1021V33-15：64K×16，15ns，3.3V。
對于C3x系列：C3x系列只能同異步的存儲器直接相接。C3x系列的DSP的最高速度，5V的為40MHz，3.3V的為75MHz，為保證DSP無等待運行，分別需要外部存儲器的速度<25ns和<12ns。
建議可以用的存儲器有：ROM：AM29F400-70：256K×16，70ns，5V，加入一個等待;AM29LV400-55：256K×16，55ns，3.3V，加入兩個等待（目前沒有更快的Flash）。SRAM：CY7C199-15：32K×8，15ns，5V;CY7C1021-15：64K×16，15ns，5V;CY7C1009-15：128K×8，15ns，5V;CY7C1049-15：512K×8，15ns，5V;CY7C1021V33-15：64K×16，15ns，3.3V;CY7C1009V33-15：128K×8，15ns，3.3V。
對于C54x系列：C54x系列只能同異步的存儲器直接相接。C54x系列的DSP的速度為100MHz或160MHz，為保證DSP無等待運行，需要外部存儲器的速度<10ns或<6ns。
建議可以用的存儲器有：ROM：AM29LV400-55：256K×16，55ns，3.3V，加入5或9個等待（目前沒有更快的Flash）。SRAM：CY7C1021V33-12：64K×16，12ns，3.3V，加入一個等待；CY7C1009V33-12：128K×8，12ns，3.3V，加入一個等待。
對于C55x和C6000系列：TI的DSP中只有C55x和C6000可以同同步的存儲器相連，同步存儲器可以保證系統的數據交換效率更高。ROM：AM29LV400-55：256K×16，55ns，3.3V。SDRAM：HY57V651620BTC-10S：64M，10ns。SBSRAM：CY7C1329-133AC，64k×32;CY7C1339-133AC，128k×32。FIFO：CY7C42x5V-10ASC，32k/64k×18。
在看過本篇文章之后，各位是不是更堅定了自己學習DSP的信心呢?小編將繼續收集整理關于DSP初學階段的一些疑問，幫助大家加快學習的步伐，并且走更少的彎路。
