Navigant Research的報告中提到，微型逆變器將是光伏領域最具有顛覆性的技術之一，這對于可再生能源的持續發展是極其重要的。而IHS預測，到了2017年，微型逆變器的全球市場規模將有望達到四倍以上的增長，而在中國市場的增長將會更加可觀。大聯大世平這次特別推出基于國際大廠芯片的兩套太陽能微型逆變器解決方案，更加契合了市場需求，以期樹立微型逆變器領域高性能、高可靠性的標桿。

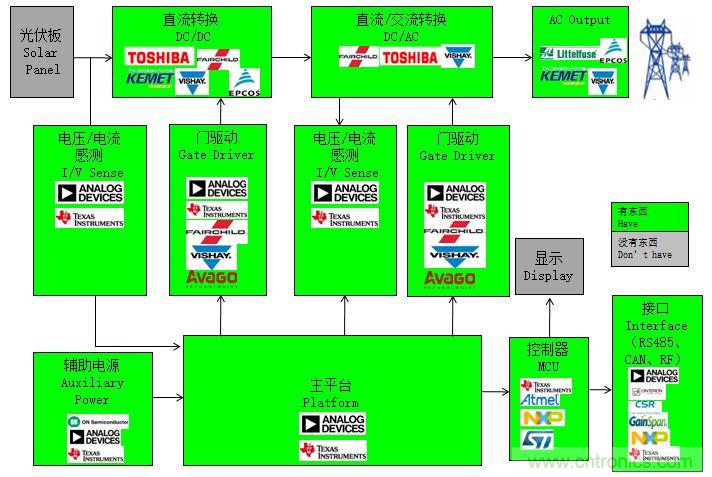

圖示1-大聯大世平太陽能微型逆變器方案框圖

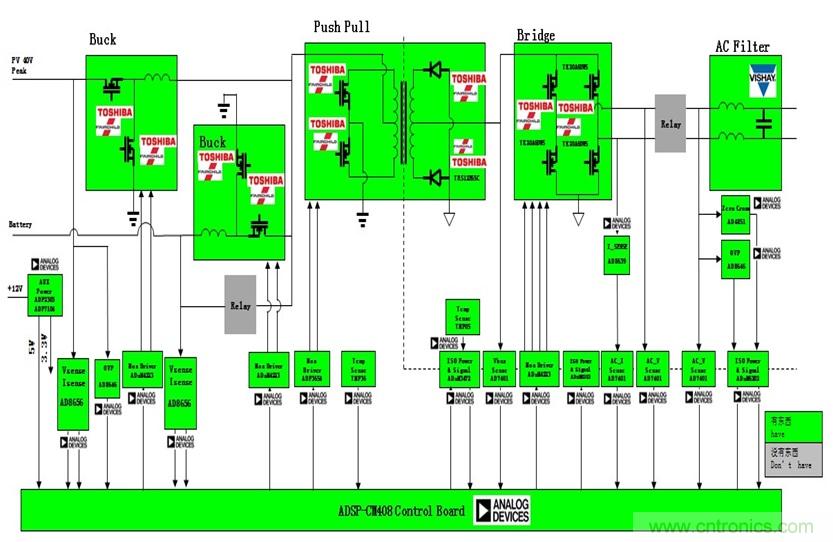

圖示2-大聯大世平基于 ADI ADSP-CM408 250W 微型逆變器方案框架圖



12V – 40V DC 輸入

220V AC 輸出

支持 MPPT 功能

支持并網

支持蓄電池充電、放電



• 為光伏而生的處理器：ADSP-CM408 是 ADI 公司專門為光伏應用而開發的一款DSP ，它不僅具有傳統 DSP 的高處理性能，同時有更高的采樣精度，內部固化的電能計量芯片，更是為開發者省去了不少編寫軟件的工作。同時，它內部的諧波分析引擎能方便的進行有功、無功功率的計算。

• 磁隔離技術的應用：替代了光伏行業傳統的光耦隔離，在電流檢測、MOSFET驅動、通信、系統電源方面都有合適的產品。為光伏逆變器的設計提供的更可靠的穩定性和更長的使用壽命。同時，可多功能集成的磁隔離產品為系統節省了更多的PCB面積。

• 安規認證：伴隨著光伏市場的規范化與成熟化，安規認證也越來越成為了產品出口的必要條件。ADI 磁隔離產品均通過了 UL、VDE、SAA、TUV 等認證，ADI 可為客戶提供有安規保證的產品。

• 高效率功率器件：采用東芝超低 Rds(on) 功率 Mos 及 SiC 整流二極管。

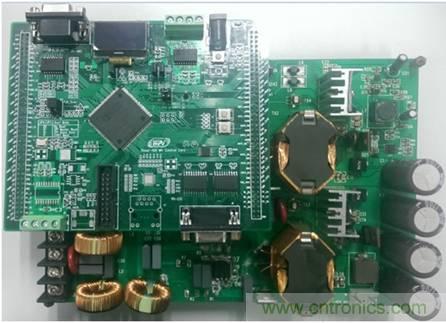

圖示3-大聯大世平基于 ADI ADSP-CM408 250W 微型逆變器方案照片

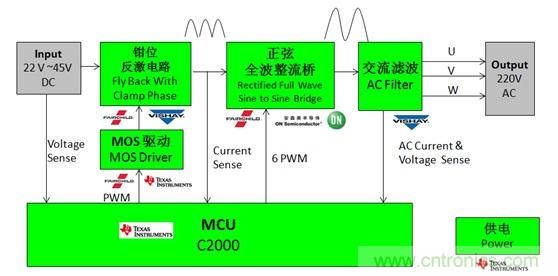

圖示4-大聯大世平基于 TI C2000 200W 微型逆變器方案框圖



• 輸入 22V ~ 45V 直流

• 輸出 220V 50Hz 交流

• 輸出功率 200W

• 數字控制

• 交錯反激拓?fù)浣Y(jié)構
