    你的位置:首頁 > 電源管理 > 正文

    工程師詳解:如何通過IGBT熱計算來優化電源設計

    發布時間:2015-01-12 責任編輯:xueqi

    【導讀】大家所知道的半導體組件結溫計算方法,對于IGBT而言,這種方法被證實不足以勝任。本文將闡釋怎樣量測兩個組件的功率耗散,使用IGBT及二極管的θ值計算平均結溫及峰值結溫,以達到電源優化的目的。

    大家都知道多數半導體組件結溫的計算過程。通常情況下,外殼或接腳溫度已知。量測裸片的功率耗散,并乘以裸片至封裝的熱阻(用theta或θ表示),以計算外殼至結點的溫升。這種方法適用于所有單裸片封裝,包括雙極結晶體管(BJT)、MOSFET、二極管及晶閘管。但對多裸片絕緣柵雙極晶體管(IGBT)而言,這種方法被證實不足以勝任。

    某些IGBT是單裸片組件,要么結合單片二極管作,要么不結合二極管;然而,大多數IGBT結合了聯合封裝的二極管。大多數制造商提供單個θ值,用于計算結點至外殼熱阻抗。這是一種簡化的裸片溫度計算方法,會導致涉及到的兩個結點溫度分析不正確。對于多裸片組件而言,θ值通常不同,兩個裸片的功率耗散也不同,各自要求單獨計算。此外,每個裸片互相提供熱能,故必須顧及到這種交互影響。

    下文將闡釋怎樣量測兩個組件的功率耗散,使用IGBT及二極管的θ值計算平均結溫及峰值結溫。

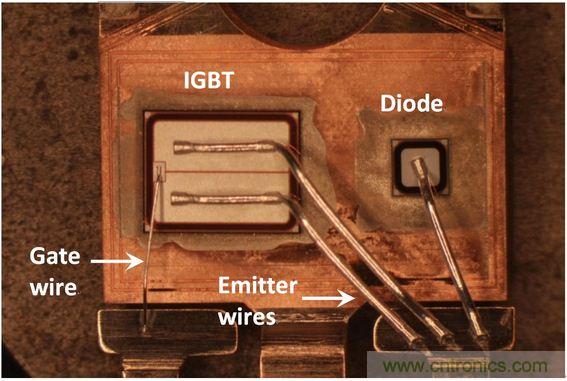

    圖1:貼裝在TO-247封裝引線框上的IGBT及二極管

    功率計算

    電壓與電流波形必須相乘然后作積分運算以量測功率。雖然電壓和電流簡單相乘就可以給出瞬時功率,但無法使用這種方法簡單地推導出平均功率,故使用了積分來將它轉換為能量。然后,使用不同損耗的能量之和以計算波形的平均功率。

    在開始計算之前定義導通、導電及關閉損耗的邊界很重要,因為如果波形的某些區域遺漏了或者是某些區域被重復了,它們可能會給量測結果帶來誤差。本文的分析中將使用10%這個點;然而,由于這是一種常見方法,也可以使用其他點,如5%或20%,只要它們適用于損耗的全部成分。

    正常情況下截取的是正在形成的正弦波的峰值波形。這就是峰值功率耗散。平均功率是峰值的50%(平均電壓是峰值電壓除以√2,平均電流是峰值電流除以√2)。

    一般而言,在電壓波形的峰值,IGBT將導電,而二極管不導電。為了量測二極管損耗,要求像電機這樣的無功負載,且需要捕獲電流處于無功狀態(如被饋送回電源)時的波形。


    圖2:IGBT導通波形

    導通時,應當量測起于IC電平10%終于10% VCE點的損耗。這些電平等級相當標準,雖然這樣說也有些主觀性。如果需要的話,也可以使用其他點。無論選擇何種電平來量測不同間隔,重要的是保持一致,使從不同 組件獲取的數據能夠根據相同的條件來比較。功率根據示波器波形來計算。由于它并非恒定不變,且要求平均功率,就必須計算電源波形的積分,如波形跡線的底部 所示,本案例中為674.3 μW(或焦耳)。


    圖3:IGBT關閉波形
    [page]

    與之類似,關閉損耗的量測如下圖所示。


    圖4:IGBT導電損耗波形

    導電損耗的量測方式類似。它們應當起于導通損耗終點,終于關閉損耗起點。這可能難于精確量測,因為導電損耗的時間刻度遠大于開關損耗。

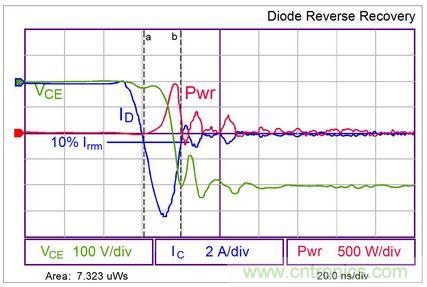

    圖5:二極管關閉波形

    必須獲取在開關周期的部分時段(此時電流為無功模式使二極管導電)時的二極管導通損耗資料。通常量測峰值、負及反向導電電流10%點的資料。


    圖6:二極管導電損耗波形

    二極管導電損耗是計算IGBT封裝總損耗所要求的最后一個損耗成分。當計算出所有損耗之后,它們需要應用于以工作模式時長為基礎的總體波形。當增加并顧及到這些能量之后,它們可以一起相加,并乘以開關頻率,以獲得二極管及IGBT功率損耗。
    [page]

    裸片溫度計算

    為了精確計算封裝中 兩個裸片的溫度,重要的是計算兩個裸片之間的自身發熱導致的熱相互影響。這要求3個常數:IGBT的θ值、IGBT的θ值,以及裸片交互影響ψ(Psi)。某些制造商會公布封裝的單個θ值,其中裸片溫度僅為估計值,實際上精度可能差異極大。

    安森美半導體IGBT組件的數據表中包含IGBT及二極管θ值圖表。穩態θ值如圖7及圖8中的圖表所示。IGBT的θ值為0.470 °C/W,二極管為1.06 °C/W。計算中還要求另一項熱系數,即兩個裸片之間的熱交互影響常數ψ。測試顯示對于TO-247、TO-220及類似封裝而言,此常數約為0.15 °C/W,下面的示例中將使用此常數。


    圖7:IGBT瞬時熱阻抗

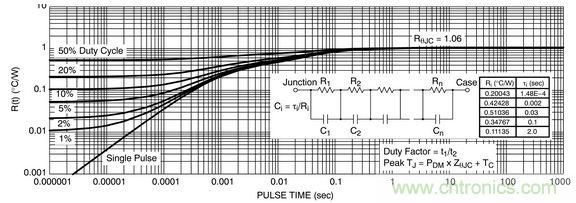

    圖8:二極管瞬態熱阻抗

    IGBT裸片溫度

    IGBT的裸片溫度可以根據下述等式來計算:


    假定下列條件:

    TC= 82°C

    JC-IGBT= 0.470 °C/W

    PD-IGBT= 65 W

    PD-DIODE= 35 W

    Psi交互影響= 0.15°C/W

    IGBT的裸片溫度就是:


    二極管裸片溫度

    JC-diode= 1.06°C/W


    類似的是,二極管裸片溫度為:


    峰值裸片溫度

    上述分析中計算的溫度針對的是平均裸片溫度。此溫度在開關周期內不斷變化,而峰值裸片溫度可以使用圖7和圖8中的熱瞬時曲線來計算。為了計算,有必要從曲線 中讀取瞬時信息。如果交流電頻率為60 Hz,半個周期就是時長就是8.3 ms。因此,使用8.3 ms時長內的50%占空比曲線,就可以計算Psi值:

    IGBT 0.36 °C/W

    二極管 0.70 °C/W


    IGBT裸片的峰值溫度就會是:


    二極管裸片峰值溫度就是:


    結論

    評估多裸片封裝內的半導體裸片溫度,在單裸片組件適用技術基礎上,要求更多的分析技術。有必要獲得兩個裸片提供的直流及瞬時熱信息,以計算裸片溫度。還有必要量測兩個組件的功率耗散,分析完整半正弦波范圍抽的損耗。此分析將增強用戶信心,即系統中的半導體組件將以安全可靠的溫度工作,提供最優的系統性能。
