    大佬指點迷津:無線充電做好五點就夠了

    發布時間:2014-12-24 責任編輯:sherryyu

    【導讀】一個設計良好的無線充電產品可以提供諸多好處,從改進的功能到支持新的技術等等。但是并不是所有的工程師能將無線充電設計產品貼近用戶體驗。業界的大佬們終于發話了,指出五點,話說只要做好這五點,無線充電就沒問題。

    一個設計良好的無線充電產品可以提供諸多好處,從改進的功能到支持新的技術等等。使用磁場耦合技術的無線充電系統從19世紀00年代晚期就已經出現了,但直到最近元件、芯片和系統架構的最新進展才使得工程師能在他們的設備中真正實現實用的無線充電系統來改善用戶體驗。

    1、用戶需要什么樣的無線充電產品?

    用戶如何與設備交互是每個優秀的工程師在項目啟動時要問的最基本問題之一。客戶需要快速充電嗎?需要對準方面的靈活性嗎?是不是要求發熱量低?需要長距離充電嗎?需要大功率嗎?每個發射器需要多個接收器?需要很小的外形尺寸嗎?

    所有這些選項都是可以滿足的,但通常需要進行折衷考慮。例如,大功率和低發熱量并不總是能夠同時滿足。距離和效率基本上是背道而馳的。因此在為某種設備設計無線充電系統時理解用戶需要什么以及如何對這些需求排定優先級是很重要的第一步。

    2、如何提高無線充電系統的效率?

    在用于衡量無線充電系統性能的指標中,效率永遠是第一位的。天生高效的系統可以提供更遠的距離、更好的方向靈活性、更低的發熱量、更小的尺寸以及更小的電源漏電流。下面是無線充電系統中對效率有決定性影響的三個主要模塊:

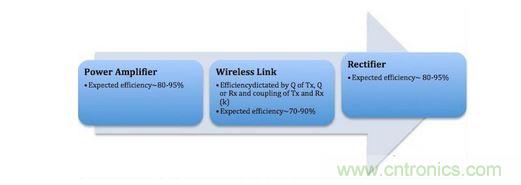

    無線充電系統的三大模塊
    無線充電系統的三大模塊

    如果所有三個模塊都工作在最低的估算效率(即圖中所示的80%,70%和80%),那么總的系統效率約等于45%。對于一個5W的設備來說,需要用 11W的發射功率才能提供全速充電,大約6W消散于設備本身(作為熱量散發掉)和周圍環境中,包括空氣、裝置和人體組織。在低功率情況下,這也許是安全和 可接受的。但在較高功率時,比如電動汽車的充電,此時典型的充電功率至少要5kW,那么有6kW要損失在發射器、汽車和周圍環境中,因此會引起嚴重的發熱 和安全問題。

    當無線充電系統的所有三個模塊都工作在最高估算效率(即95%,90%和95%)時,總的系統效率大約為82%。在這種情況下,一個5W的設備只需發 射器提供約6W的充電功率,只有1W因無效而損失掉。為了提高系統效率,設計師應專注于高效率元件,提高發射器與接收器之間的耦合程度。

    3、無線充電系統的功率電平

    使用磁場耦合的無線充電系統可以給從毫瓦到千瓦級的設備充電。對于毫瓦級設備來說,能量收集或射頻無線功率也許是更具吸引力的充電方案。設備的功率要求將決定你的元件選擇、可以在設計上跟你合作的公司以及設備尺寸。

    4、無線充電標準與法規

    在電子設備的無線充電方面目前已有多種標準,包括無線電力聯盟(A4WP)、電力事件聯盟(PMA)和無線充電聯盟(WPC)。這些標準組織存在的目的就是提供發射器和接收器之間的互操作性平臺,同時為滿足法規要求的產品和元件創新提供指導。

    如果你的設備要求互操作性(用戶需要在機場或當?shù)乜Х鹊瓿潆妴幔浚敲茨愕脑O(shè)計就應該圍繞某個標準展開。一般來說,A4WP針對“松散耦合”系統提 供了技術上最先進的解決方案,WPC則擁有商用化程度最高的開發工具和組件,但它是“緊密耦合”系統(至少現在是這樣)。PMA正在與A4WP合并,為它 的共享標準提供“緊密耦合”技術。

    如果你的設備不要求互操作性,用戶的設備總是使用同一種發射器,那么你就能靈活地開發私有、封閉的解決方案。當然,這種情況下利用標準組織推薦的現成 組件和技術仍然具有重要意義,至少在開發方便性和資源可用性方面給你提供了一個很好的起點,不過你不必非要滿足全部的標準規范。如果你的設備滿足自己的要 求,并且在法規范圍之內,你的設計就是成功的。

    5、無線充電系統元件選擇

    由于效率為王,而元件又決定了效率,那么在選擇元件時了解你自己的想法就非常重要了。在無線充電領域中,開發高效率、前沿技術的元件公司有許多。舉例 來說,宜普(EPC)公司開發的增強型氮化鎵(eGaN)晶體管具有高效率的開關性能,可以用來實現高性能的功率放大器。在天線方面,NuCurrent 公司開發的天線結構可以實現高效率、高度靈活的小型天線。與此同時,像IDT、博通、TI和其他一些IC公司正在開發可以支持多種標準、各種功率電平和小 型尺寸的IC.因此可選的余地很大,如果你是無線充電設計的新手,最好的方法是與元件供應商或設計咨詢公司一起合作,因為他們理解無線充電的前景,可以幫 助你快速跟蹤設計需求,并把你介紹給戰略開發合作伙伴。
    [page]
    松下無線充電參考設計

    概要

    松下無線電源控制IC支持所有設備(DSC、DVC、隨身聽、手機、智能手機等),符合WPC(無線充電聯盟)的WPC1.1(Qi標準)。松下無線電源方案采用了一個用于電力發射器(電池充電器)的發射端控制IC(NN32251A)和一個用于電力接收器(設備)的接收器控制IC(AN32258A),從而控制電力傳輸。

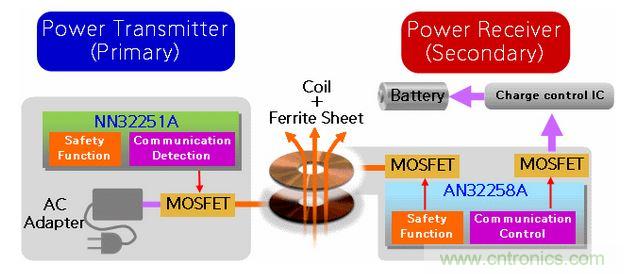

    松下無線電源解決方案
    松下無線電源解決方案

      NN32251A(電力發送端(Tx) IC)
      內置充跳升壓DCDC轉換器控制器
      半橋門驅動器:4路(全橋門驅動器:也可配置2路)
      支持單線圈(A11型)
      利用最多4線圈的多線圈擴展了自由定位。(Type A6)
      逆變器的高精度電壓和電流監控
      利用Qi中定義的頻率、工作狀態或電壓控制輸出
      電流和電壓信號的ASK解調(符合Qi標準)
      輸入電壓范圍: VADP : 4.6 V 至 19.5 V, VINV : 4.0 V 至 19 V
      支持欠壓鎖定,熱關斷和過壓檢測
      逆變器輸出短路保護
      溫度檢測電路:3路
      LED指示燈:2路
      封裝:64引腳 HQFP (尺寸: 12 mm x 12 mm)
      AN32258A (電力接收端(Rx) IC)
      同步全橋整流控制
      輸入電壓范圍: VRECT : 4.4 V 至 19 V
      可選輸出電壓: 5 V
      溫度檢測電路
      帶可調電流水平的滿充檢測
      外部電源的開關控制
      支持欠壓鎖定、熱關斷、過壓檢測和過流檢測
      LED指示燈
      I2C 接口
      封裝: 48引腳 WLCSP (尺寸: 3.16 mm x 3.16 mm, 0.4 mm 腳距)
    [page]
    開發套件

    NN32251A 開發套件(Tx)

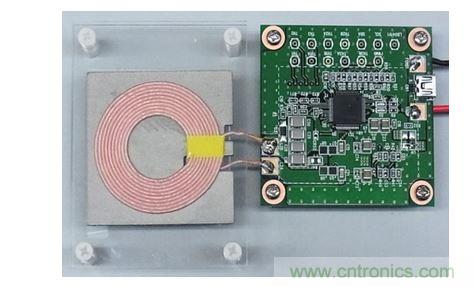

    NN32251A開發工具包的發射模塊圖像
    NN32251A開發工具包的發射模塊圖像

    AN32258A 開發套件(Rx)

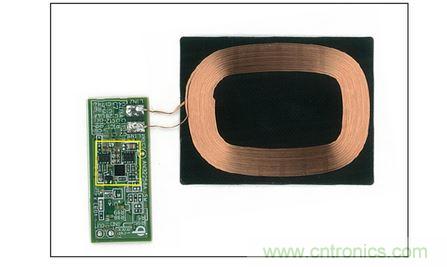

    AN32258A開發工具包的接收模塊圖像
    AN32258A開發工具包的接收模塊圖像

    特點

    支持各種基于WPC 1.1 (Qi 標準)設備的無線充電。

    充電過程的異常檢測和各種保護功能可確保安全性和可靠性。

    支持標準范圍內的最大5W輸出進行快速充電。

    提供外部低阻抗MOSFET的高效控制,降低功耗和生熱。(AN32258)

    提供包括松下線圈和外圍電路在內的解決方案,實現短理論到達時間(TAT)設計。
    要采購線圈么,點這里了解一下價格!
    特別推薦
