近日筆者修了一臺筆記本電腦的電源適配器，此電源適配器的配件是非原裝的，在檢修過程中發現問題并解決問題，雖然檢修和故障排除困難不大，但造成的原因耐人尋味，希望廣大電源愛好者能吸取教訓，從中學到更多的電源知識。

KA3842引腳功能定義：



①確定誤差放大器的增益與頻響特性



②反饋電壓輸入端，該電路中接地，控制①腳來實現此功能



③電流檢測端，檢測Q1源極電流定時端外接定時電阻電容，其振蕩器的工作頻率為f=1.8



④RTCT



⑤接地



⑥輸出端驅動能力是±1A。啟動電源端，啟動電壓低于16V，KA3842不工作



⑦后極限電壓30V，啟動闞值16V，低于10V關閉



⑧基準電壓輸出端，輸出粗確的+5V電壓，可達5mA

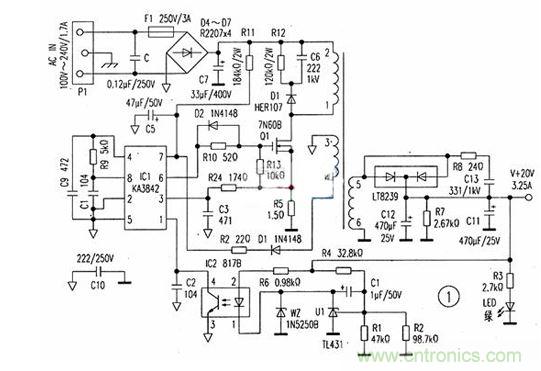

該電源適配器是因無輸出電壓而送修的。接通交流電源，綠色指示燈不亮。檢查交流輸入的線纜并無斷路.由此確定系電源內部元件損壞所至。用“一”字螺絲刀將外殼撬開查看線路板，發現如圖1中的保險絲F1已熔斷。懷疑初級元件有擊穿過流現象。于是重點對D4～D7、C7、Q1作檢查，未發現異常，故將F1更換后通電試機，但電源還是沒有輸出。這時測主濾波電容C7兩端+300V，正常。斷電后，再測C7兩端仍儲有高壓，說明開關電源并未起振。

圖2



根據圖2中控制芯片內部原理圖可知，KA3842的⑦腳是啟動端，正常工作時，+300V經啟動電阻R11使控制芯片初始啟動，這個電壓需16V以上(啟動電流約為0.5mA)方可使芯片正常起振工作。當KA3842順利啟動后，開關變壓器④、④繞組的脈沖電壓經D1整流、R2限壓.經C5濾波后得到約12V的直流電壓取代由啟動電阻R11提供的16V啟動電壓為KA3842供電。在通電情況下測量KA3842的⑦腳電壓為0V，筆者由于圖方便并沒有拆下R11來測量(由此造成后面不必要的損失)，只是將R11與KA3842⑦腳的印制線路劃斷，通電測最C5兩端的電壓可升至超過16V，說明啟動電阻R11及C5是正常的。斷電后再用萬用表電阻擋測量KA3842已懸空。⑦腳的對地電阻正反均為75Ω，通過器件內部原理圖可知這應該是異常的。很可能是內部⑦腳與⑤腳間的35V穩壓管已擊穿，使R11的啟動電壓與接地短路，于是將KA3842用uc3842直接代換。將⑦腳的印板走線接通后通電，只見電源指示燈亮一下即熄滅。



檢查發現UC3842內的穩壓管與KA3842一樣再次擊穿。這下筆者覺得奇怪了，啟動電壓有R11限流，正常工作電壓也有R2限流，而且電阻損壞只會阻值變大或開路，一般不會發生短路或阻值變小的現象。那又是什么使新更換的Ic內部穩壓管再次擊穿呢？要擊穿IC內部的二極管，一是電壓須超過該管的穩壓值。二是大電流。但檢查印板走線設計，并沒有發現高壓向⑦腳漏電的可能。難道是R11的阻值在減?。侩m說不可能，但也想不到其他的因素了。



當拆下R11檢查時發現其阻值雖正常，但細看發現.該電阻色環的第一環處有一點點燒糊的痕跡。查看印板時才發現是由于印板上元件排列緊湊，R11與R12均采用直立安裝且緊靠在一起，R12的引腳與R11的殼體相碰，當R12上的反峰高壓擊穿R11殼體的絕緣層后直接串人至Ic的⑦腳，造成其內部穩壓管擊穿而不工作。這就相當于反峰吸收網絡中的D1負極直接與Ic的⑦腳相碰一樣，反峰的高壓與啟動電壓疊加在一樣，瞬間即可使IC內的穩壓管擊穿。于是，將R11裝上，在R12相碰靠處用絕緣物隔開裝上KA3842，通電指示燈正常點亮，測輸出點輸出+20V穩定，開關電源恢復正常。



經過分析，造成故障的原因是該“三無”元件的布局不合理，R11和R12采用豎立焊接的大功率電阻靠得過近。當不小心將電源振動或摔碰后，由于慣性足以使兩電阻相碰而引發故障。該電源的品牌型號是LI SHIN INTERNATIONAL.ENTERPRISE CORP，型號：0335A2065。希望有此電源適配器的朋友注意，需另配此類關鍵附件，以免因小失大。
