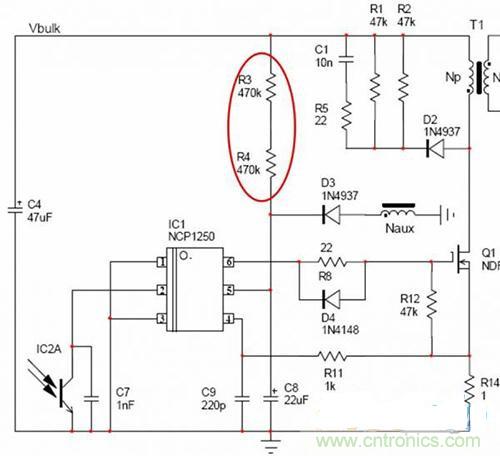

第一種方式：從整流橋后的Vbulk處接電阻到VCC，見(圖一)的R3、R4。此處要注意R3、R4的耐壓，如果是普通的1206電阻，至少要3顆;用高壓類型的，也最好用2顆。這種啟動方式是早期的，由于R3、R4一直在消耗功率，在追求低空載功耗的今天，基本已被淘汰。

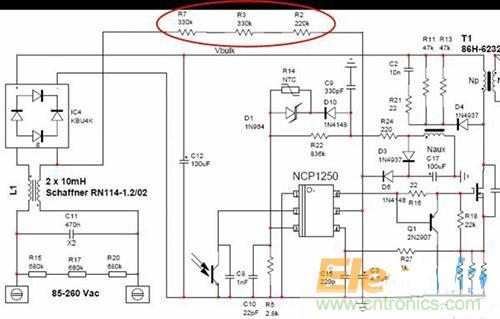

第二種方式：從整流橋前的L或者N處接電阻到VCC，見(圖二)的R2、R3、R7。這種啟動方式比第一種相比，R上的功耗降低了，缺點是啟動速度變慢了，但一般電源的開機時間要求并不嚴格，基本可以滿足要求，也是目前用的較多的啟動方式。

[page]

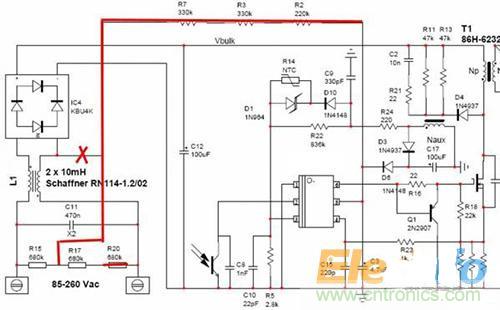

對于存在X電容放電電阻的，還可以利用這放電電阻，見(圖三)。可以省去多余的啟動電阻，節省空間和成本。

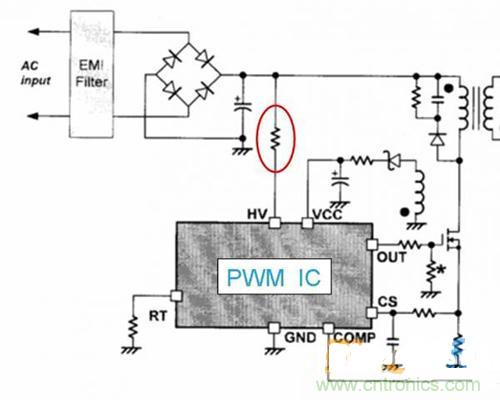

第三種方式高壓?jiǎn)?dòng)。高壓?jiǎn)?dòng)一般是通過內部電流源給VCC電容充電，充滿由VCC繞組供電后切斷電流源，斷開電阻，損耗低。啟動速度快，損耗低是高壓?jiǎn)?dòng)的優點，但其成本會增加，對成本敏感的小功率電源而言不是首選。

總結

文中介紹的三種案例都是VCC的啟動方式中常用的。從整流橋后的Vbulk處接電阻到VCC的方式由于啟動功耗較大，從而出現了從整流橋前的L或者N處接電阻到VCC這種方法，優點是功耗較低，適用于一般的開關電源。第三種方式成本較高，但是從功耗和啟動速度方面講，是最好的選擇。
