    盤點:幾種LED驅動方式對比及LED驅動電源的選擇

    發布時間:2013-12-03 責任編輯:eliane

    【導讀】LED器件對驅動電源的要求近乎于苛刻,設計一款好的驅動電源需要考慮的因素有很多,本文盤點了在選擇和設計LED驅動電源時需要考慮的幾點要素,并對目前主流的幾種LED驅動方式及其優缺點進行分析。

    LED是特性敏感的半導體器件,又具有負溫度特性,因而在應用過程中需要對其進行穩定工作狀態和保護,從而產生了驅動的概念。LED器件對驅動電源的要求近乎苛刻,LED不像普通的白熾燈泡,可以直接連接220V的交流市電。LED是3伏左右的低電壓驅動,必須要設計復雜的變換電路,不同用途的LED燈,要配備不同的電源適配器。國際市場上國外客戶對LED驅動電源的效率轉換、有效功率、恒流精度、電源壽命、電磁兼容的要求都非常高,設計一款好的電源必須綜合考慮這些因數,因為電源在整個燈具中的作用就好比像人的心臟一樣重要。

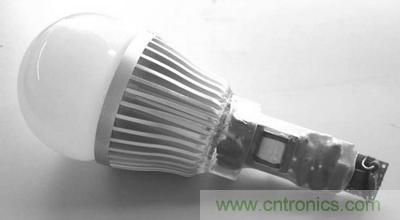

    幾種LED驅動方式對比及LED驅動電源的選擇

    由于受到LED功率水平的限制,通常需同時驅動多個LED以滿足亮度需求,因此,需要專門的驅動電路來點亮LED。目前主流的幾種LED驅動方式有如下幾種:

    阻容降壓

    利用電容在交流下的阻抗來限制輸入電流,從而獲得直流電平給LED供電。這種驅動方式結構簡單,成本低廉,但是輸入非隔離方案,有安全隱患。而且轉換效率很低,無法做到恒流控制。

    隔離反激電路

    利用反激電路,通過變壓器在副邊產生直流電平,再通過光耦將此電平的紋波反饋回原邊,從而自激穩定。此類電路符合安規認定要求,而且輸出恒流精度較好,轉換效率較高。但由于需要光耦和副邊恒流控制電路,導致系統復雜,體積大,成本高。目前已逐漸為原邊方案取代。

    原邊方案

    原邊方案就是通過完全在交流原邊控制輸出的電源和電流,最精確可以做到5%的恒流精度,副邊僅需簡單的輸出電路即可。原邊主要依靠輔助邊的反饋來控制輸出電壓,依靠限流電阻對原邊電流的控制,同時乘以匝比來控制輸出電流的精度。原邊方案繼承了隔離反激電路的種種優點,同時架構簡單,可以做到小體積和低成本,目前已成為主流驅動。

    原邊的恒流精度問題:由于變壓的生產精度難以控制,導致原邊方案在使用低質量變壓器時,輸出電流漂移較大。所以,原邊方案通過改進增加了副邊恒流控制電路,這樣雖然比普通的原邊方案復雜了,但是對比反激方案,仍然可以省去光耦等,系統性價比最高。
    [page]
    根據電網的用電規則和LED驅動電源的特性要求,在選擇和設計LED驅動電源時要考慮到以下幾點:

    1、高可靠性

    特別像LED路燈的驅動電源,裝在高空,維修不方便,維修的花費也大。

    2、高效率

    LED是節能產品,驅動電源的效率要高。對于電源安裝在燈具內的結構,尤為重要。因為LED的發光效率隨著LED溫度的升高而下降,所以LED的散熱非常重要。電源的效率高,它的耗損功率小,在燈具內發熱量就小,也就降低了燈具的溫升。對延緩LED的光衰有利。

    3、高功率因素

    功率因素是電網對負載的要求。一般70瓦以下的用電器,沒有強制性指標。雖然功率不大的單個用電器功率因素低一點對電網的影響不大,但晚上大家點燈,同類負載太集中,會對電網產生較嚴重的污染。對于30瓦~40瓦的LED驅動電源,據說不久的將來,也許會對功率因素方面有一定的指標要求。

    4、驅動方式

    現在通行的有兩種:其一是一個恒壓源供多個恒流源,每個恒流源單獨給每路LED供電。這種方式,組合靈活,一路LED故障,不影響其他LED的工作,但成本會略高一點。另一種是直接恒流供電,LED串聯或并聯運行。它的優點是成本低一點,但靈活性差,還要解決某個LED故障,不影響其他LED運行的問題。這兩種形式,在一段時間內并存。多路恒流輸出供電方式,在成本和性能方面會較好。也許是以后的主流方向。

    5、浪涌保護

    LED抗浪涌的能力是比較差的,特別是抗反向電壓能力。加強這方面的保護也很重要。有些LED燈裝在戶外,如LED路燈。由于電網負載的啟甩和雷擊的感應,從電網系統會侵入各種浪涌,有些浪涌會導致LED的損壞。因此LED驅動電源要有抑制浪涌的侵入,保護LED不被損壞的能力。

    6、保護功能

    電源除了常規的保護功能外,最好在恒流輸出中增加LED溫度負反饋,防止LED溫度過高。

    7、防護方面

    燈具外安裝型,電源結構要防水、防潮,外殼要耐曬。

    8、驅動電源的壽命要與LED的壽命相適配。

    9、要符合安規和電磁兼容的要求。

    隨著LED的應用日益廣泛,LED驅動電源的性能將越來越適合LED的要求。
