移動電源工作原理

移動電源不是一次性設備，它可以反復使用數百次以上。所以當移動電源電能使用完后，我們必須給移動電源充電。其原理和給手機充電一樣。連接到5V的USB 電腦接口或USB 充電器上即可給移動電源充電。所以移動電源內部還必須有充電管理系統。充電管理系統能根據鋰電的電壓，自動調節充電電流。過程有：預充，恒壓充電，和浮充充電等。


移動電源各個組成部分

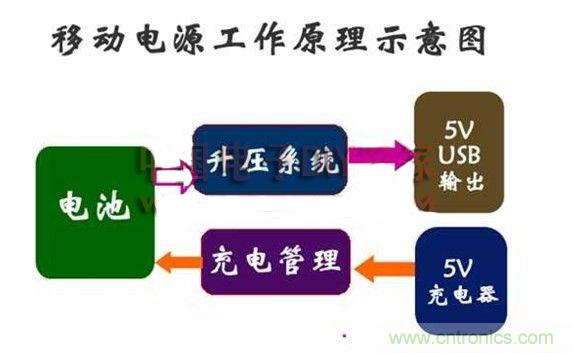

移動電源是一個集儲電，升壓，充電管理于一體的便攜式設備。儲電介質一般采用鋰電電芯，因為鋰電電芯體積相對小巧，容量大，市場流通廣，價格適中，被廣泛用于數碼產品。鋰電的電壓在2.7-4.2V 之間，電壓隨著電量的下降而下降。而2.7-4.2V的電壓是不能直接給其它數碼產品充電的，因為數碼產品的鋰電電壓也是2.7-4.2V,同電位的電壓之間是不能充電的。所以移動電源向外輸出電能是必須要有升壓系統，把2.7-4.2V 的鋰電電壓升壓到5V，這樣就可以給其它數碼產品充電了，如手機，MP4，平板電腦，PSP等。

電源電芯：
常用的有聚合物鋰電、18650鋰電、AAA鎳氫電池。
聚合物電池：標準電壓3.7 V，形狀較多，可定制，具有容量大，物美價廉，應用廣泛，如：手機，MP4，便攜音箱。
18650鋰電：標準電壓3.7V，具有體積小，容量大，標準電壓3.7V，主要用在筆記本電腦等高端產品。
AAA 鎳氫電池：標準電壓1.2V 。容量相對較小。應該廣泛，家用電器，玩家的等。

升壓系統：
升壓主流技術基本采用DC to DC 的升壓方式。國內技術轉換效率普遍低，一般在50-70%。臺灣的在75-80%。美國的相對會高些。也有降壓方案的，效率比較高，但對電芯的一致性要求高，所以幾乎很少采用。

充電管理系統：
目前國內充電管理系統比較成熟，智能IC監控整個充電過程。主流管理IC 有PT4056,PX40等。充電時間5000maH 大約8小時。過快充對電池的壽命有不良影響。

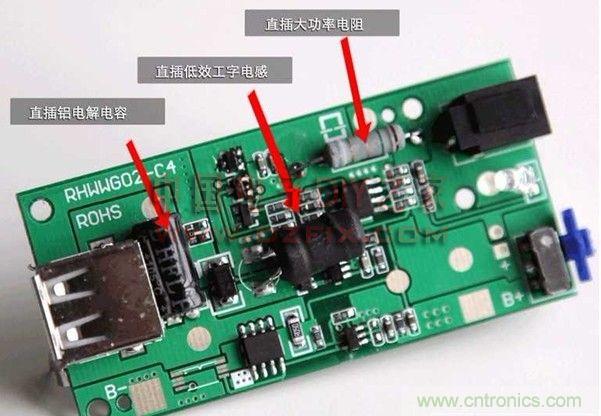

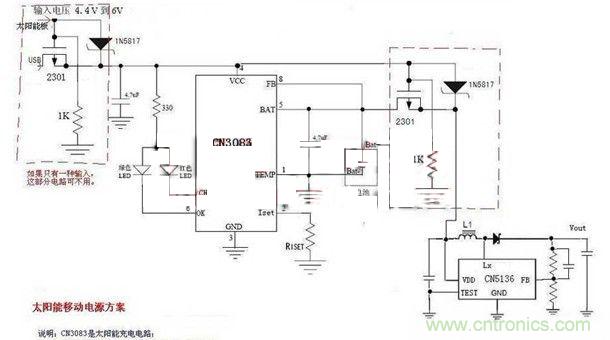

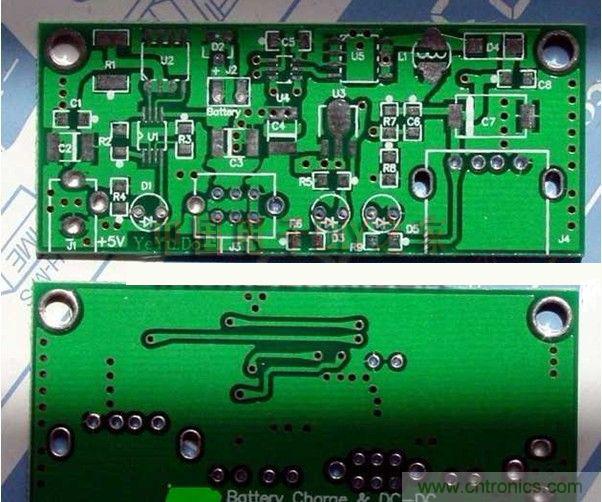

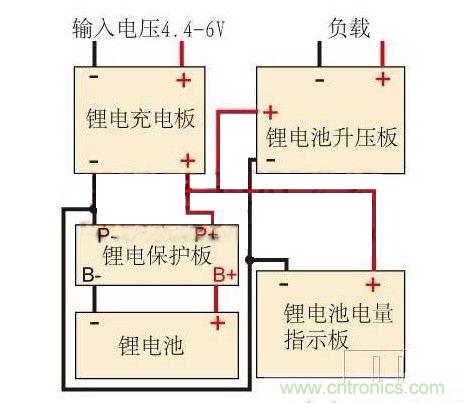

移動電源電路圖和PCB原理圖

以下圖中包含移動電源原理、常見電路圖和pcb原理圖，可以使你對移動電源有直觀和清晰的認識。
