有人提出：能否在1A線性充電器電路中加一個擴流電路，使充電電流擴大到2～2.5A，解決3000～5400mAh容量鋰離子電池的充電問題。如果擴流的充電器性能不錯、電路簡單、成本不高，這是個好主意。筆者就按這一思路設計一個擴流電路。這電路采用型號為CN3056的1A線性充電器為基礎，另外加上擴流電路及控制電路組成。

CN3056簡介

CN3056組成的充電器按恒流、恒壓模式充電，若充電電池電壓<3V，則有小電流預充電模式；充電電流可設定，最大充電電流為1A；精電密度4.2V±1%、有熱調節、欠壓鎖存及電池溫度檢測、超溫保護及充電狀態和溫度超差指示功能；10引腳小尺寸DFN封裝（3mm×3mm）。

若充電率在0.5～1C之間、電池的溫度在0～45℃之間（室溫充電），則CN3056充電器電路中可省去電池溫度檢測電路及電池超溫指示電路（引腳TEMP及FAULT端接地），電路如圖1所示。VIN是電源輸入端、CE是使能端，（高電平有效）；RISET為充電電流ICH設定電阻，RISET（Ω）=1800（V）/ICH（A）；CHRG為充電狀態信號輸出端：充電時此端為高電平，LED亮；充電結束時此端為高阻抗，LED滅；電池未裝入或接觸不良，LED閃亮。VIN一般取4.5～5V，10μF及6.8μF為輸入、輸出電容，保證充電器穩定工作。

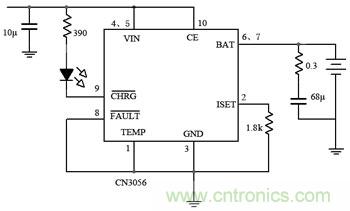

圖1：由CN3056構成的充電電路

電器擴流電路

充電器擴流電路是在原充電器電路上加上擴流電路組成的。擴流電路由兩部分組成：擴流部分及控制部分。采用CN3056充電器為基礎，加上擴流部分及控制部分電路如圖2所示。現分別介紹其工作原理。

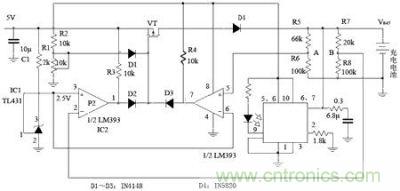

圖2：充電器電路

擴流部分電路

擴流部分電路如圖3所示。它由P溝道功率MOSFET（VT）、R及RP組成的分壓器、肖特基二極管D4組成。利用分壓器調節P-MOSFET的-VGS大小，使獲得所需擴流電流[page]

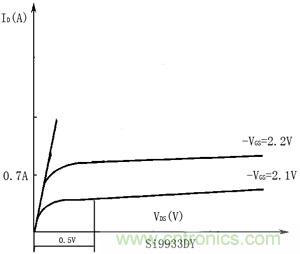

ID.P-MOSFET的輸出特性（以Si9933DY為例）如圖4所示。在-VGS=2.1V、VDS>0.5V時，其輸出特性幾乎是一水平直線；在不同的VDS時，ID是恒流。從圖4也可以看出，在-VGS增加時，ID也相應增加。

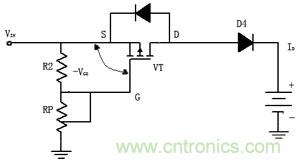

圖3：括流部分電路

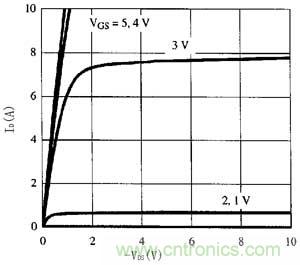

圖4：P-MOSFET輸出特性

控制部分電路

控制部分電路的目的是要保持原有的三階段充電模式，在預充電階段及恒壓充電階段不擴流，擴流僅在恒流階段，如圖5所示。

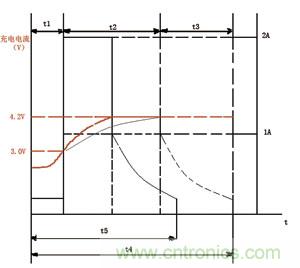

圖5：括流電路的電流表現　　

原充電器以1A電流充電，若擴流電流為1A，則在恒流充電階段時充電電流為2A.圖5中紅線為充電電池電壓特性、黑線為充電電流特性，實線為加擴流特性，虛線為未加擴流特性。從圖5可看出：擴流的充電時間t5比不擴流的時間要短（圖5中的時間坐標并未按比例畫）；并且也可以看出：擴流僅在恒流充電階段進行。

為保證擴流在電池電壓3.0V開始，在電池電壓4.15V時結束，控制電路設置了窗口比較器，在電池電壓（VBAT）為3.0～4.15V之間控制P-MOSFET導通。在此窗口電壓外，P-MOSFET截止。

在圖2中，由R5、R6及R7、R8組成兩個電壓分壓器（檢測電池的電壓VBAT），并分別將其檢測的電壓輸入比較器P1及比較器P2組成的窗口比較器。R3、R4分別為P1及P2[page]
的上拉電阻，D2、D3為隔離二極管。充電電池電壓VBAT與P1、P2的輸出及P-MOSFET的工作狀態如表1所示。

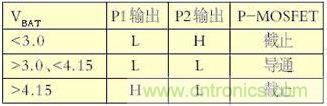

表1：充電電池電壓和P-MOSFET工作狀態

　　
從圖2可看出：P-MOSFET的-VGS電壓是由R2、RP往D1提供的，則P-MOSFET在上電后應是一直導通的。現要求在電池電壓（VBAT）小于3.0V及大于4.15V時P-MOSF ET要關斷，則控制電路要在VBAT<3.0V及VBAT> 4.15V時，在P-MOSFET的柵極G上加上高電平，使其-VGS=0.7V，小于導通閾值電壓-VGS（th），則P-MOSFET截止（關斷）。現由P1、P2比較器及其他元器件組成窗口比較器實現了這一控制要求：無論是P1或P2輸出高電平時，VIN通過R4或R3及D3或D2加在P-MOSFET的柵極上，迫使柵極電壓為VIN=0.7V，則-VDS=0.7V而截止，滿足了控制的要求（見圖6）。圖中，D1、D2、D3是隔離二極管，是正確控制必不可少的。

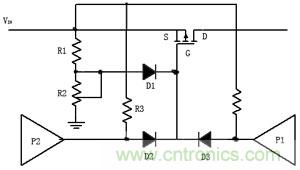

圖6：窗口比較器電路

P-MOSFET的功耗及散熱

擴流管P-MOSFET的功耗計算

P-MOSFET在擴流時的功耗PD與輸出電壓VIN電池電壓VBAT、肖特基二極管的正向壓降VF及擴流電流ID有關，其計算公式如下：

PD=VIN-（VBAT+VF）×ID （1）

其最大的功耗是在VIN（max）及VBAT（min）時，即在擴流開始時（VBAT=3V），則上式可寫成：

PDmax=VIN（max）-（3V+VF）×ID （2）

若VIN（max）=5.2V、在ID=1A時，VF=0.4V，則PDmax=1.8W.選擇的P-MOSFET的最大允許功耗應大于計算出的最大功耗。

P-MOSFET的散熱

貼片式功率MOSFET采用印制板的敷銅層來散熱，即在設計印制板時要留出一定的散熱面積。例如，采用DPAK封裝的MTD2955E在計算出PDmax=1.75W時，需11mm2散熱面積；若PDmax=3W時，需26mm2散熱面積。若采用雙面敷銅板（在上下層做一些金屬化孔相互連接，利用空氣流通），則其面積可減小。若散熱不好，功率MOSFET的溫度上升，ID的輸出會隨溫度增加而上升。所以足夠的散熱是要重視的，最好是實驗確定其合適散熱面積，使ID穩定。

這里還需要指出的是，不同封裝的P-MOSFET，在同樣的最大功耗時，其散熱面積是不同的。例如采用SO-8封裝的Si99XXDY系列P-MOSFET時，封裝尺寸小、背面無金屬散熱墊，其散熱面積要比用DPAK封裝大得多。具體的散熱面積由實驗確定。

兩種功率MOSFET

這里介紹兩種P-MOSFET：Si9933DY及MTD2955E。

引腳排列

Si9933DY引腳排列如圖7所示，MTD2955E引腳排列如圖8所示。

圖7：Si9933DY引腳排列

[page]

圖8：MTD2955E引腳排列

輸出特性

Si9933DY時可將兩MOSFET并聯應用，使功率增加一倍，PDS（ON）減小一半。采用Si9933DY可擴流1A.采用MTD2955E可擴流2A或2A以上。

圖9：Si9933DY輸出曲線

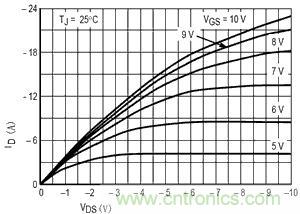

圖10：MTD2955E輸出曲線

采用上述簡單的擴流電路可增加充電電流到2～3A.但由于擴流管工作于線性狀態，管耗大，效率60%～70%.若需要更大的充電電流還是用開關電源，它可獲得更高的效率。
