Analog Devices, Inc. (以下簡稱：ADI)，全球領先的高性能信號處理解決方案供應商及數據轉換器市場份額領先者，最近推出內置2.5 V基準電壓源、超低功耗、12位、1 MSPS SAR（逐次逼近型寄存器）系列ADC的首款產品AD7091R。新款A(yù)DC用于USB（通用串行總線）或電池供電數據采集模塊、手持式計量表、現場儀器儀表、能量采集應用和醫療設備，如便攜式心電圖與心率監護儀。這款器件是同類產品中功效最高的轉換器，功耗比最接近的SAR ADC競爭產品低70%以上，封裝尺寸比內置基準電壓源的12位轉換器競爭產品小33%。

ADI公司工業和儀器儀表部門副總裁Mike Britchfield表示：“AD7091R的功效比ADC競爭產品、分立式ADC和基準電壓雙芯片替代產品高3.5倍，具備明顯的功耗性能優勢，專為需要嚴格控制系統功耗的系統工程師設計。

AD7091R內核在1 MSPS下工作，電壓為3 V時，功耗為349 μA（典型值）。該器件的功耗會隨吞吐量按比例自動調整。具有264 nA關斷電流和21.6µA待機電流，設計人員可
以進一步針對間歇性或單次采樣轉換優化功耗。新款器件還實現了4.5 ppm/?C基準電壓源溫度系數。

AD7091R 12位 ADC主要特性

低功耗
3 V、1 MSPS時為349 µA（典型值）
關斷電流：264 nA
21.6 µA待機電流
靈活的功耗/吞吐量管理
高吞吐量：1 MSPS
電源：2.7 V至5.25 V
直流精度：+/-1 LSB INL
4.5 ppm/°C 2.5V內部基準電壓源
高速串行接口：SPI®/QSPI/MICROWIRE/DSP兼容
串行接口電壓：1.65V至5.25V

[member]
[page]

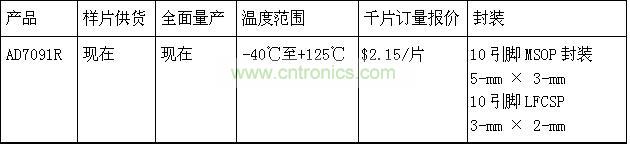

報價、供貨與配套產品


AD7091R的評估板EVAL-AD7091RSDZ現已開始供貨，價格為$59.00/片。EVAL-SDP-CB1Z控制器板必須與評估板一同訂購，價格為$99.00/片。

提供IBIS模型和軟件驅動程序以便設計導入。與低功耗放大器一起使用時，AD7091R ADC是降低信號鏈功耗的芯片組的一部分。與軌到軌輸入和輸出運算放大器AD8031一起使用時，功耗可比以前的產品減少45%以上。對低帶寬應用而言，AD8420儀表放大器與AD7091R ADC一起使用時，可提供功耗比以前解決方案低60%以上的高性價比解決方案。

關于ADI公司

Analog Devices, Inc.（簡稱ADI）將創新、業績和卓越作為企業的文化支柱，并基此成長為該技術領域最持久高速增長的企業之一。ADI公司是業界廣泛認可的數據轉換和信號處理技術全球領先的供應商，擁有遍布世界各地的60,000客戶，涵蓋了全部類型的電子設備制造商。作為領先業界40多年的高性能模擬集成電路（IC）制造商，ADI的產品廣泛用于模擬信號和數字信號處理領域。公司總部設在美國馬薩諸塞州諾伍德市，設計和制造基地遍布全球。
