中心議題：

• 探究動力電池組測試平臺設計
• 理解數據采集系統硬件結構

解決方案：

• 實現電池容量和能量的高效利用提供數據支持

 1 前言

作為電動汽車的能量存儲部件， 電池的功率密度、儲電能力、安全性等不僅決定著電動車的行駛里程和行駛速度，更關系到電動車的使用壽命及市場前景。目前， 電池在實際使用中普遍存在的問題是電荷量不足， 一次充電行駛里程難以滿足實用要求。

另外， 用可測得的電池參數對電池荷電狀態（ SOC,S tate- O f- Charge）作出準確、可靠的估計，也一直是電動汽車和電池研究人員關注并投入大量精力的研究課題。因此有必要建立動力電池測試平臺，利用該平臺對電池相關參數進行全面、精確的測量， 實現電池性能試驗， 工況模擬和算法研究， 確定最合理的充放電方式及更為精確的SOC 估算方法， 從而合理的分配和使用電池有限的能量， 盡可能延長電池的使用壽命， 進一步降低電動汽車的整車成本。與以往的電池測試系統相比，該測試平臺可全面監測電池相關參數， 并加入充放電能量的計量， 可從能量的角度對電池的性能進行描述， 從能量狀態（ SOE,Sta te- O f- Energy）的角度對電池的使用效率進行分析。系統硬件電路具有電池過電壓、欠電壓保護及均衡功能，可對單體電池進行監視和保護， 減小電池間的不一致性。在充放電設備與上位機之間建立通信， 控制充電機按照編程指令改變控制策略和輸出電流，檢驗充放電電流大小、方式和環境條件對電池的電荷量及使用壽命的影響。

2 測試平臺結構

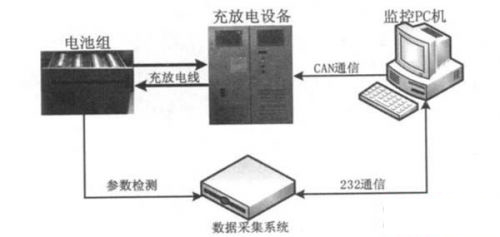

測試平臺的結構如圖1所示，以單片機為核心的電池數據采集系統直接對電池組的單體電壓、總電壓、溫度、電流、充放電容量、充放電能量等信息進行精確測量，并通過RS232總線將數據發送到上位機。由微型計算機構成的上位機監控系統， 實時顯示并記錄接收到的測試數據， 對數據進行分析，監控測試系統工作狀態。另外可根據具體的實驗要求，控制充放電設備按照編程指令輸出電流，模擬電池在某些特定條件下的使用情況。充放電設備實現電池組的充放電， 完成電池和電網之間能量的雙向流動， 與監控PC 機通過CAN 通信， 可接收監控PC機的編程控制指令。文中主要完成數據采集系統、上位機監控系統的設計并實現各部分之間的實時通訊。
3 系統硬件設計

數據采集系統硬件結構如圖2所示， 主要包括以下幾個模塊：微控制器、電源模塊、電流及安時檢測模塊、瓦時檢測模塊、電壓檢測模塊以及通信接口電路。 [page]
微控制器采用的是MC9S12DT128B 芯片， 該芯片具有串行接口、CAN 控制器等豐富的外圍資源，只需加入電平轉換電路即可實現與上位機之間的232通信。本設計使用數字溫度傳感器DS18B20來實現溫度檢測，它支持1- w ire總線協議， 可利用單片機的一個端口來讀取多個檢測點的數字化溫度信息， 擴展方便。

電壓檢測采用bq76PL536 芯片， 它同時檢測3到6節電池， 測量的單只電池的電壓范圍為1~ 5V。

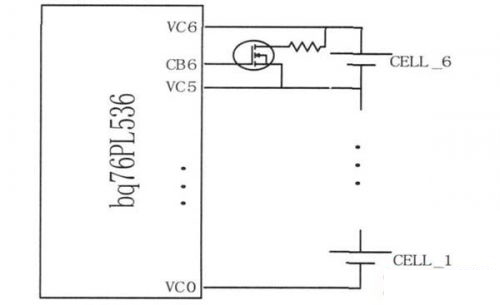

該芯片由所測電池直接供電， 供電電壓范圍為5. 5~ 30V。為了保證芯片在所測電池少于3 節時仍能正常工作， 電路中外接9V 的直流電源。在電池總電壓小于9V 時， 采用外部供電。該芯片具有電池過電壓， 欠電壓保護功能，電壓閾值及檢測延遲時間這些保護參數可通過程序寫入。當某節電池的實際情況超過設定的安全閾值范圍時， 芯片中電池故障寄存器相應字節置位，從而通知充電機動作， 防止電池過充或過放。在芯片外圍， 有MOS管與電阻構成的均衡電路，芯片的CBx管腳可以控制MOS管的導通與關斷， 如圖3所示。通過軟件設置， 當程序判斷出某節電池需要均衡時， 該電池對應的CBx 管腳被置位， 這時與CBx 相連接的MOS管導通， 均衡電路啟動。 CS5460A 芯片能夠精確檢測和計算有功電能、瞬時功率、IRM S和VRM S, 本系統用兩片CS5460 分別檢測電流、安時和瓦時。其中一片CS5460 采用分壓電阻檢測電壓， 分流器檢測電流，通過軟件設置，它在每秒鐘內對電壓、電流信號采樣4000次， 并計算出瞬時功率。通過4000次功率的累計，芯片可自行計算出這一秒鐘內的能量值， 即？？ 瓦時。另外一片CS5460將通過電壓測量通道測量恒壓源信號，電流測量通道測量分流器信號， 這樣測得的數值為電流與時間的積分，即電池電量的計量單位？？ 安時 , 可用于SOC 的計算。

4 系統軟件設計

數據采集系統軟件分為主程序、電流檢測及安時檢測、瓦時檢測、電壓檢測、溫度檢測以及RS232程序。系統上電后，主程序開始運行。首先進行系統初始化， 之后進入主循環， 然后循環調用其他子程序模塊， 完成各個參數的采集、通訊等功能。

上位機監控軟件在VC + + 6. 0 編程環境下完成， 整個應用程序采用模塊化和結構化模式： 各個程序模塊分別設計，然后用最小的接口組合起來， 控制明確地從一個程序模塊轉移到下一個模塊。該監控系統包括：

數據顯示： 實時顯示電池數據采集系統所檢測到的電池總電壓、單體電壓、電流、充放電總容量、充放電總能量、溫度等信息，將接收到的數據按時間先后順序存儲到access形式的數據庫中。讀取已存儲的access庫， 以列表的形式在界面上顯示數據。

參數設置及校準： 在數據采集系統上電后， 通過RS232接口和PC 之間的通訊， 根據事先設定的通信協議， 對電池的信息進行修改，或對芯片進行軟件校準等。
[page]
數據處理： 分析收到的電壓、溫度數據， 計算出最高、最低電壓/溫度， 及其位置信息， 并實時顯示。
另外數據采集系統已實現電池容量變化的實時計算， 但實際應用場合， 通過電流積分來進行SOC 估算存在累計誤差，所以需要定期修正。在上位機程序中， 有預留的模塊添加用于SOC 修正的代碼。在進行SOC 估算的實驗時，可根據實時收到的電池相關參數， 結合程序事先設置好的修正方法， 實現SOC在線估算。

充放電設備控制： 在上位機程序中有預留的模塊用于添加充放電設備的控制程序，使電池的電壓、溫度、充放電容量、充放電能量等相關參數都能參與電池的充放電控制和管理。在電池充放電過程中，上位機分析收到的電池狀態和信息，同時判斷電池組中所有電池是否發生過充電、過放電或過溫， 由于充放電設備與上位機之間存在CAN 通信，會及時按照上位機的程序指令動作。這種控制模式可以方便的用于電池組充放電策略的研究，上位機按照預先設定好的控制策略計算出充放電設備的電壓、電流控制值，并發送給充放電設備使其動作。同時這種控制模式也可以模擬電動汽車的實際運行情況， 提高了充放電設備的智能化水平，簡化了充電工作人員設置充電參數等繁瑣的工作， 使得充電機具有了更好的適應性， 充電機只需要得到上位機提供的指令就能實現安全充電。

5 系統測試

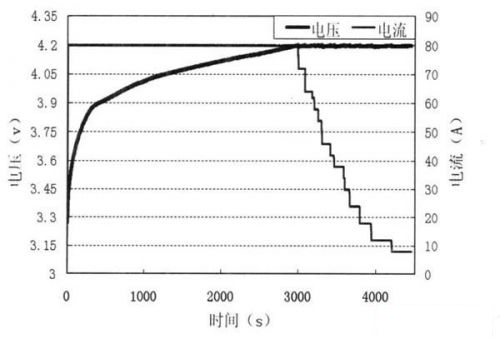

為了測試該系統， 使用3. 7V /80Ah的錳酸鋰電池做恒流恒壓充電試驗。在上位機程序中設置如下參數： 恒流階段充電電流80A, 充電截止電壓4. 2V,恒壓階段截止電流0. 1A, 得到的充電曲線如圖4所示。 從圖中可以看到， 在恒流充電時， 電流值保持恒定， 電壓穩步上升， 達到截止電壓后， 電池開始恒壓充電， 電壓值基本穩定，電流值逐漸下降至截止電流， 達到了控制目的。在整個測試過程中， 充電機能夠及時準確的按照上位機的編程指令動作， 系統工作穩定，實時性好， 采樣精度高， 其中電壓測量相對誤差最大值為0. 5%, 電流測量平均誤差為0. 41%,溫度測量誤差為0. 5%, 安時、瓦時計量誤差均在0. 5% 以內， 符合設計要求。

6 結論

該測試平臺能夠準確反應電池狀態的變化， 為最大限度的發揮電池性能， 提高電池使用效率， 實現電池容量和能量的高效利用提供數據支持，達到了設計要求。上位機監控程序模塊化， 結構化的優點，保證了系統良好的功能擴展性，為動力電池的性能測試、算法驗證、充電方法研究提供了可靠的平臺，為電動汽車的推廣使用奠定了基礎。
