產品特性：

• 厚度僅為0.17mm
• 電池的輸出電壓為4.1V
• 容量為0.7mAh
• 瞬時電流高達30mA～40mA

應用范圍：

• 無線用途

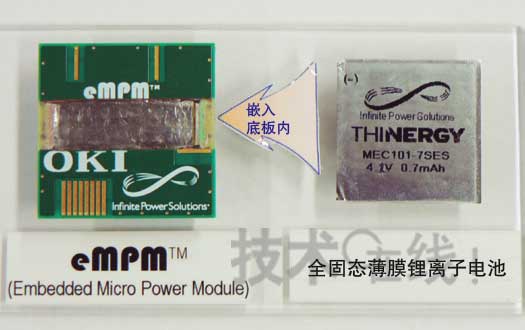

不僅是電容器及IC，就連電池也開始內置在印刷底板中。沖Printed Circuits試制出了內置薄型全固態鋰離子充電電池的4層印刷底板，并在2010年6月舉辦的安裝技術國際展會“JPCA Show 2010”上進行了參考展示。“已開始與多家設備廠商討論使用方法，希望最早于2011年啟動業務”（沖Printed Circuits技術本部商品開發部擔當部長中澤哲夫）。

改變產品設計

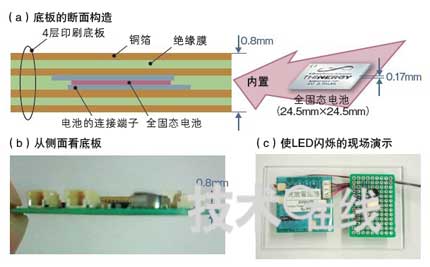

內置的全固態電池是美國Infinite Power Solutions（IPS）的開發品，厚度僅為0.17mm。因此，即使在4層印刷底板上內置，底板整體厚度也可控制在0.8mm（圖1）以下。沖Printed Circuits沒有公開底板的具體制造方法，但中澤表示，“內置電池時需要不同于此前的部件內置底板制造技術”。

沖Printed Circuits認為，通過在底板上內置電池，不僅有助于實現設備的小型化，還可改變產品設計。比如，間歇性工作的手機用模塊中，當無需電力時可對底板內的電池進行充電，需要高輸出功率時則進行放電。這樣，由于可減小主電源的最大電力供應量，因此可實現主電源的小型化。另外，通過使電池與電路靠近設置，還不易受到由外部噪聲導致的電壓變動的影響。

沖Printed Circuits選擇IPS的電池是因為，“在進行評測的眾多薄型全固態電池中，該電池的產品性能最高”（中澤）。電池的輸出電壓為4.1V，容量為0.7mAh，容量比同等尺寸的其他公司產品大，瞬時電流高達30mA～40mA，“可用于無線用途”（中澤）。據稱，這種電池的低溫高溫特性均很出色，經確認試制的4層底板即使經過回流工序，電池的特性也沒有發生劣化。
